グレーチングには、路面の雨水を効率的に排水溝に誘導する排水性だけでなく、グレーチング上を車両通行する際の強度も求められます。しかしグレーチングの適用荷重緩やかに車がグレーチング上を通過することを前提にしていますので、設置条件により通過時に大きな衝撃のかかる場所については、設置するグレーチングの種類や適用荷重を勘案してください。

1.U字溝グレーチング(スチール製)
  1.  U字溝グレーチングは、簡単に取付作業ができる上、安価ですので、広く溝蓋として使用されています。
  2.  ツバが路面上に出ますので、宅地や駐車場の側溝など通行時に大きな衝撃のかからない場所の溝蓋として最適です。
  3.  U字溝グレーチングには、交差部が組込固定の「組工タイプ」と圧接固定の「圧接タイプ」があります。
民間使用では安価な「
組工グレーチング」に高い人気があります。
グレーチング 側溝用   グレーチング側溝用
組工タイプ   1-1.組工グレーチング売上げ№1    プレーン普通目・ギザ普通目・ギザ細目 汎用タイプ
  1-2.ラトルグレーチング   粗目・組工タイプ 載るとガタつく防犯効果
 圧接粗目タイプ    1-3.プレーン圧接U字溝グレーチング   粗目・圧接タイプ スタンダードタイプ
  1-4.ギザ(ノンスリ)圧接U字溝グレーチング    ギザ粗目・圧接タイプ
 圧接細目タイプ    1-5.プレーン細目U字溝グレーチング   細目・圧接タイプ 隙間10ミリ前後
  1-6.ギザ(ノンスリ)細目U字溝グレーチング   ギザ細目・圧接タイプ 隙間10ミリ前後

2.かさ上げグレーチング(スチール製)
一般道の側溝や工場の出入口等、大きな荷重のかかる場所に使用されるコンクリ2次製品排水溝用のグレーチングで、コンクリ蓋では衝撃で割れてしまうような場所に使用されます。(掲載の規格の他にも地域独自の寸法規格がありますのでご相談ください。)
プレーンかさ上げグレーチング 平面図 納まり図
粗目タイプ 2-1.ロング U     2-2.国土交通省
かさ上げグレーチングは多種で、掲載の規格寸法の他にも
各地域独自の寸法規格がありますのでご相談ください。
プレーン・ノンスリップなどの表面仕様や部材構成の
仕様も地域により異なる場合があります。同等対応に
おいて詳細指定が必要な場合はご指示ください。
2-3.JIS 型     2-4.VS型
細目タイプ 2-5.細目ロング U   2-6.細目国土交通省
2-7.細目JIS型    2-8.細目VS型

3.横断・側溝用グレーチング(スチール製)
受枠を掘下げて固定してグレーチングを設置しますので路面からグレーチングが突出しません。交通量の少ない敷地内道路側溝・横断溝や駐車場、工場内の集排水溝など、溝蓋として最も適していますが受枠固定のための工事が必要です。

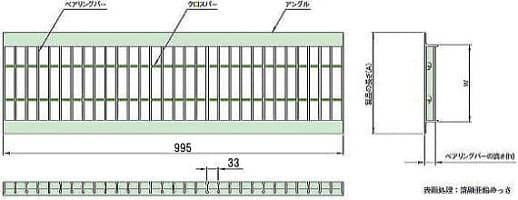

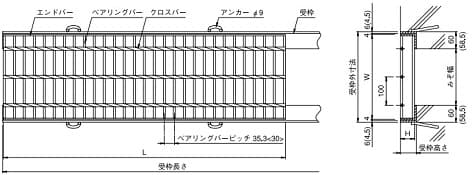

グレーチング側溝用 グレーチング図面
歩道用 3-1.プレーン ニムラ PKD-M 一般型 歩道用
3-2.ノンスリップ ニムラ PKD-MV スベリ止 歩道用
一般タイプ 3-3.プレーン ニムラ PKD 一般型 横断用・側溝用
3-4.ノンスリップ ニムラ PKD-V スベリ止 横断用・側溝用
3-5.ノンスリップ 中部コーポ VG5B Vギザ50 並目 横断用・側溝用
細目タイプ 3-6.プレーン ニムラ PKD-S 一般型 横断用・側溝用
3-7.ノンスリップ 中部コーポ VG1HB CXHB Vギザ100 細目 横断用・側溝用

4.ボルト固定グレーチング(スチール製)

車両からの衝撃が大きい場所ではグレーチングの跳ね上がり防止のため、ボルト固定グレーチングを使用します。
ボルトで固定することでグレーチングの振動を抑え、騒音低減効果もあり、主横断溝や車両通行速度の速い側溝等で使用します。

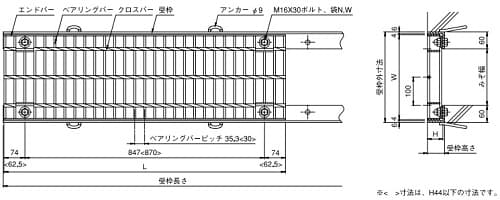

グレーチング ボルト固定式 グレーチング ボルト固定式 図面
エコノミータイプ 4-1.プレーン ニムラ PKTe 一般型 騒音低減用 横断時の衝撃を考慮
しない荷重算出です
4-2.ノンスリップ ニムラ PKT-Ve スベリ止 騒音低減用
4-3.ノンスリップ 中部コーポ VG5BBe Vギザ50 並目 騒音防止用
一般タイプ(粗目) 4-4.プレーン ニムラ PKT 一般型 騒音低減用 横断時の衝撃を考慮
した荷重算出です
4-5.ノンスリップ ニムラ PKT-V スベリ止 騒音低減用
4-6.ノンスリップ 中部コーポ VG5BB Vギザ50 並目 重荷重高速用
一般タイプ(細目) 4-7.プレーン ニムラ PKT-S 一般型 騒音低減用
4-8.ノンスリップ 中部コーポ VG1HBB・CXHBB Vギザ100 細目 騒音防止用

5.マスグレーチング(スチール製・コンクリ打設用)

四方受枠を掘下げて固定してグレーチングを設置しますので路面からグレーチングが突出しません。
一般的な
正方形型の他、ヒンジ回転タイプボルト固定タイプなど用途に応じ各種あります。

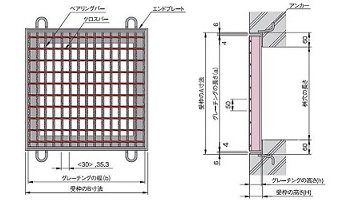

マスグレーチング(スチール製・コンクリ打設用) マスグレーチング(スチール製・コンクリ打設用) マスグレーチング図面
落込み四方受枠マスグレ 5-1.プレーン ニムラ PGM 一般型 落込みマスグレ
5-2.ノンスリップ ニムラ PGM-V スベリ止 落込みマスグレ
5-3.ノンスリップ 中部コーポ VG5BF 落込式 マスグレ
落込み細目マスグレ 5-4.プレーン ニムラ PGM-S 一般型 落込み細目マスグレ
5-5.ノンスリップ 中部コーポ VG1HBF・CXHBF 落込式 細目マスグレ
ボルト固定マスグレ 5-6.プレーン ニムラ PGT 一般型 ボルト固定式落込みマスグレ
5-7.ノンスリップ ニムラ PGT-V スベリ止 ボルト固定式落込みマスグレ
5-8.ノンスリップ 中部コーポ VG5BBF ボルト固定式マスグレ
5-9.細目ノンスリップ 中部コーポ VG1HBBF ボルト固定式 細目マスグレ
110度回転マスグレ 5-10.プレーン ニムラ PGE 一般型 110°開閉マスグレ
5-11.ノンスリップ 中部コーポ VG5M 110°開閉式マスグレ
5-12.細目ノンスリップ 中部コーポ VG1HM・CXHM 110°開閉式細目マスグレ
180度回転マスグレ  5-13.プレーン ニムラ PGR 一般型 180°開閉マスグレ
5-14.ノンスリップ 中部コーポ VG5MM 180°開閉式マスグレ

6.CDグレーチング(スチール製)
CDグレーチングはCDマス(都型)縁塊用のグレーチングで、標準仕様はギザギザ(すべり止め)タイプです。
各々、適用荷重2トンタイプと14トンタイプがあります。


普通目CDグレーチング 普通目CDグレーチング図面 細目CDグレーチング  細目CDグレーチング図面

CDグレーチング 6-1.ノンスリップ 東京都の仕様規格に準拠します
6-2.細目ノンスリップ

7.4面グレーチング(スチール製)
4面グレーチングの標準仕様はプレーンタイプです。4面グレーチングには、タメマス用改良マス用があります。
コンクリ2次製品メーカーにより
取付場所の寸法が異なりますので、予め採寸して取付可能であることを確認してください。


組工式普通目4面グレーチング 圧接式普通目4面グレーチング 細目4面グレーチング タメマス設置 改良マス設置
組工4面グレーチング 圧接4面グレーチング 細目4面グレーチング タメマス設置 改良マス設置

4面グレーチング 7-1.組工4面 組工4面グレーチングのツバはL3x30x30です
圧接4面グレーチング・細目4面グレーチングのツバはL5x40x40ですので
余裕のある対応が可能です
7-2.圧接4面
7-3.細目4面

8.縞板溝蓋・縞板マス蓋(スチール製)
縞鋼板で製作した排水孔のない溝蓋です。 落ち葉、ゴミの落下を防ぎます。 表面は溶融亜鉛鍍金仕上げです。

縞板溝蓋 縞板溝蓋図面     縞板マス蓋 縞板マス蓋図面
縞板溝蓋     縞板マス蓋

縞板溝蓋・縞板マス蓋 8-1.縞板溝蓋 溝蓋の長さはU字溝と同じ600ミリ。
8-2.縞板マス蓋 マス蓋には持上げるための穴が中央にあります

9.ゴムグレーチング
特殊合成ゴム製の溝蓋ですので弾力性があり、運動場・公園・教育施設等で安心してご利用いただけるゴム製溝蓋です。

U字溝用ゴムグレーチング U字溝用ゴムグレーチング図面       マス用ゴムグレーチング マス用4面ゴムグレーチング図面
U字溝用       マス用

ゴムグレーチング 9-1.U字溝用 標準色:グリーン 溝用は歩行・2トン(緊急用)の2タイプ
9-2.マス用 標準色:グリーン マス用は2枚割れ、歩行用のみ
