個人様の場合、西濃運輸引取にしていただくことで、送料を事業所扱いとさせていただきます。 |
|
|
組工グレーチングの特徴
|
プレーン |
ギザ(ノンスリップ) |
- 組工グレーチングはベアリングバーをクロスバーが貫通・組込構造になっており、最もコストパフォーマンスに優れ、広い分野でご利用いただいております
- 設置作業がU字溝に取り付けるだけで完了しますので、施工費とも他のグレーチングと比較して割安です。
- 車両通過時の衝撃が小さい敷地内等の側溝にご利用ください。
- すべてのU字溝グレーチングはツバ・上面が路面より出ます。車両通過時の衝撃の大きい場所でのご利用は、適用荷重とは関係なく避けてください。
|
|
|
|
|
|
![組工グレーチング 19-15](img_grating/E19-15.jpg) |
|
![組工グレーチング 25-15](img_grating/25-15.jpg) |

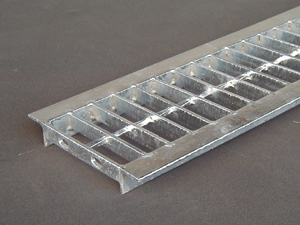

組工 19-15
〈歩行用〉 |
|

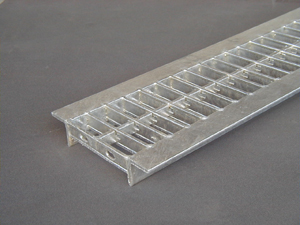

組工 25-15
〈車両通行用〉 |
|

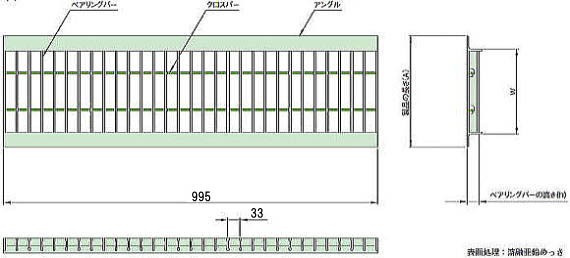

![組工グレーチング 寸法図](img_grating/gtu311.jpg) |
グレーチングの形式説明
![グレーチングの形式説明](img_grating/keishiki_12.jpg) |
|
|
|
|
●〈歩行用〉プレーン普通目 ツバ L3 x 30 P=33
形式 |
サイズ
(mm) |
税抜価格(税込価格) |
ダウンロード |
|
溝幅 |
内幅
(W) |
外幅
(A) |
高さ
(h) |
ツバ |
グレーチング 組工 19-09 |
90 |
80 |
134 |
19 |
L30x3 |
¥2,100(¥2,310) |
![組工 19-09 強度計算書](../gure5/img/keisansho.GIF) |
![組工 19-09 図面](../gure5/img/zumen.GIF) |
![](../img_new/botan-kounyu.png) |
グレーチング 組工 19-12 |
120 |
110 |
164 |
¥2,350(¥2,585) |
![組工 19-12 強度計算書](../gure5/img/keisansho.GIF) |
![組工 19-12 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 19-15 |
150 |
140 |
194 |
¥2,400(¥2,640) |
![組工 19-15 強度計算書](../gure5/img/keisansho.GIF) |
![組工 19-15 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 19-18 |
180 |
170 |
224 |
¥2,600(¥2,860) |
![組工 19-18 強度計算書](../gure5/img/keisansho.GIF) |
![組工 19-18 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 19-24 |
240 |
230 |
284 |
¥3,000(¥3,300) |
![組工 19-24 強度計算書](../gure5/img/keisansho.GIF) |
![組工 19-24 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 19-30 |
300 |
290 |
344 |
¥3,450(¥3,795) |
![組工 19-30 強度計算書](../gure5/img/keisansho.GIF) |
![組工 19-30 図面](../gure5/img/zumen.GIF) |
|
|
組工19-09・19-12は側溝適用荷重6トン、19-15、19-18は側溝適用荷重は2トンですが、安全性を考慮して歩行用として表示させていただきます。 |
|
|
|
●〈車両通行用〉プレーン普通目 ツバ L5 x 40 P=33
形式 |
サイズ
(㎜) |
適用
荷重 |
税抜価格(税込価格) |
ダウンロード |
|
溝幅 |
内幅
(W) |
外幅
(A) |
高さ
(H) |
ツバ |
グレーチング 組工 25-12 |
120 |
110 |
180 |
25 |
L40x5 |
T-14 |
¥3,600(¥3,960) |
![組工 25-12 強度計算書](../gure5/img/keisansho.GIF) |
![組工 25-12 図面](../gure5/img/zumen.GIF) |
![](../img_new/botan-kounyu.png) |
グレーチング 組工 25-15 |
150 |
140 |
210 |
25 |
T-14 |
¥3,900(¥4,290) |
![組工 25-15 強度計算書](../gure5/img/keisansho.GIF) |
![組工 25-15 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 25-18 |
180 |
170 |
240 |
25 |
T-6 |
¥4,300(¥4,730) |
![組工 25-18 強度計算書](../gure5/img/keisansho.GIF) |
![組工 25-18 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 25-24 |
240 |
230 |
300 |
25 |
T-2 |
¥4,600(¥5,060) |
![組工 25-24 強度計算書](../gure5/img/keisansho.GIF) |
![組工 25-24 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 32-24 |
240 |
230 |
300 |
32 |
T-6 |
¥5,400(¥5,940) |
![組工 32-24 強度計算書](../gure5/img/keisansho.GIF) |
![組工 32-24 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 25-30 |
300 |
290 |
360 |
25 |
T-2 |
¥5,800(¥6,380) |
![組工 25-30 強度計算書](../gure5/img/keisansho.GIF) |
![組工 25-30 図面](../gure5/img/zumen.GIF) |
グレーチング 組工 38-30 |
300 |
290 |
360 |
38 |
T-6 |
¥7,000(¥7,700) |
![組工 38-30 強度計算書](../gure5/img/keisansho.GIF) |
![組工 38-30 図面](../gure5/img/zumen.GIF) |
|
|
梱包形態・出荷メーカーについて |
- 弊社では、20~30枚以上、200~300㎏以上のグレーチングを目安に、パレット上にフィルムで梱包して出荷しております。
- 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
- 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
|
|
|
|
|
|
支払 |
|
送料
詳細 |
![](../img_new/chokusou_souryou-a1.jpg) |
本州・四国の事業所届け
1,980円※加算送料について
直送品につき3万円以上で送料無料 |
出荷 |
通常2~3日で出荷 欠品時納期
20日~1ヶ月で出荷 |
![](../img_new/chokusou_souryou-mi1.jpg) |
個人・現場、北海道・東北
九州・離島一部地域
見積フォーム ・ FAX見積用紙 |
個人様の場合、西濃運輸引取にしていただくことで、送料を事業所扱いとさせていただきます。
※本品は直送品につき、送料は個別加算となります
|
|
![組工ギザ 普通目](img_grating/kumiko-giza.jpg) |
|
![組工ギザ 細目](img_grating/kumiko-giza-hosome.jpg) |

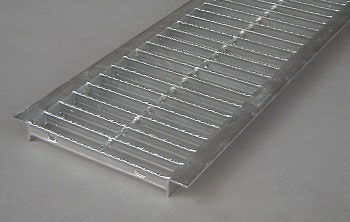

組工ギザ 普通目
〈歩行用〉 |
|

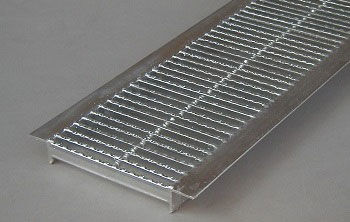

組工ギザ 細目
〈歩行用〉 |
|
|
●〈歩行用〉ギザ普通目 ツバ L3 x 30 P=33
形式 |
サイズ
(mm) |
税抜価格(税込価格) |
|
溝幅 |
内幅
(W) |
外幅
(A) |
高さ
(H) |
ツバ |
グレーチング 組工ギザ 19-09 |
90 |
80 |
134 |
19 |
L30x3 |
¥2,200(¥2,420) |
![](../img_new/botan-kounyu.png) |
グレーチング 組工ギザ 19-12 |
120 |
110 |
164 |
¥2,450(¥2,695) |
グレーチング 組工ギザ 19-15 |
150 |
140 |
194 |
¥2,600(¥2,860) |
グレーチング 組工ギザ 19-18 |
180 |
170 |
224 |
¥2,900(¥3,190) |
グレーチング 組工ギザ 19-24 |
240 |
230 |
284 |
¥3,300(¥3,630) |
グレーチング 組工ギザ 19-30 |
300 |
290 |
344 |
¥3,500(¥3,850) |
|
|
組工19-09・19-12は側溝適用荷重6トン、19-15、19-18は側溝適用荷重は2トンですが、安全性を考慮して歩行用として表示させていただきます。 |
|
|
●〈歩行用〉ギザ細目 ツバ L3 x 30 P=15・隙間=10
形式 |
サイズ
(mm) |
税抜価格(税込価格) |
|
溝幅 |
内幅
(W) |
外幅
(A) |
高さ
(H) |
ツバ |
グレーチング 組工 ギザ細目 19-09 |
90 |
80 |
134 |
19 |
L30x3 |
¥3,080(¥3,388) |
![](../img_new/botan-kounyu.png) |
グレーチング 組工 ギザ細目 19-12 |
120 |
110 |
164 |
¥3,420(¥3,762) |
グレーチング 組工 ギザ細目 19-15 |
150 |
140 |
194 |
¥3,710(¥4,081) |
グレーチング 組工 ギザ細目 19-18 |
180 |
170 |
224 |
¥4,160(¥4,576) |
グレーチング 組工 ギザ細目 19-24 |
240 |
230 |
284 |
¥5,130(¥5,643) |
グレーチング 組工 ギザ細目 19-30 |
300 |
290 |
344 |
¥6,160(¥6,776) |
|
|
■梱包形態・出荷メーカーについて |
- 弊社では、20~30枚以上、200~300㎏以上のグレーチングを目安に、パレット上にフィルムで梱包して出荷しております。
- 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
-
弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
|
|
|
|
|
|
|
|
