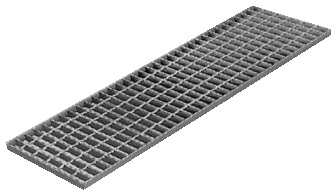

ボルト固定【一般タイプ】 グレーチングの販売
|
- ボルト固定グレーチングは、適用荷重が異なるエコミータイプ(騒音防止用)と一般タイプ(重荷重高速用)があります。
- 一般タイプ(重荷重高速用)はより高い安全値により設定されていますので、割高ですがお勧めです。
|
|
|
|
 |
-- クロスバーピッチ100mmタイプ -- |
■受枠形式
|
Aタイプ |
|
Bタイプ |
 |
|
 |
|
|
横断・側溝用グレーチング PKT のご注文方法について
|
|
1. |
グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
● 規格寸法・参考価格 ● |
グレーチング |
適用受枠A
(パッキン無し) |
適用受枠B
(パッキン付) |
形式 |
溝幅
mm |
寸法 mm |
適用
荷重 |
税込価格
/枚 |
形式 |
寸法 mm
(L=2,000) |
税込価格
/両側m |
形式 |
寸法 mm
(L=2,000) |
税込価格
/両側m |
W |
L |
H |
PKT 38-2 |
200 |
300 |
995 |
38 |
T-14 |
¥9,240 |
L-38A |
L50x60x6 |
¥5,940 |
L-38B |
L56x60x6 |
¥7,205 |
PKT 44-2 |
300 |
995 |
44 |
T-20 |
¥10,065 |
L-44A |
L56x60x6 |
¥6,105 |
L-44B |
L61x60x6 |
¥7,425 |
PKT 50-2 |
300 |
995 |
50 |
T-25 |
¥11,880 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT 44-2.5 |
250 |
350 |
995 |
44 |
T-14 |
¥11,000 |
L-44A |
L56x60x6 |
¥6,105 |
L-44B |
L61x60x6 |
¥7,425 |
PKT 50-2.5 |
350 |
995 |
50 |
T-20 |
¥13,365 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT 55-2.5 |
350 |
995 |
55 |
T-25 |
¥14,575 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT 50-3 |
300 |
400 |
995 |
50 |
T-14 |
¥14,630 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT 55-3 |
400 |
995 |
55 |
T-20 |
¥16,115 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT 60-3 |
400 |
995 |
60 |
T-25 |
¥17,380 |
L-60A |
L71x60x6 |
¥6,435 |
L-60B |
L76x60x6 |
¥8,030 |
PKT 50-3.5 |
350 |
450 |
995 |
50 |
T-14 |
¥15,730 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT 60-3.5 |
450 |
995 |
60 |
T-20 |
¥19,085 |
L-60A |
L71x60x6 |
¥6,435 |
L-60B |
L76x60x6 |
¥8,030 |
PKT 65-3.5 |
450 |
995 |
65 |
T-25 |
¥20,185 |
L-65A |
L76x60x6 |
¥6,930 |
L-65B |
L81x60x6 |
¥8,085 |
PKT 55-4 |
400 |
500 |
995 |
55 |
T-14 |
¥18,700 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT 65-4 |
500 |
995 |
65 |
T-20 |
¥22,000 |
L-65A |
L76x60x6 |
¥6,930 |
L-65B |
L81x60x6 |
¥8,085 |
PKT 75-4 |
500 |
995 |
75 |
T-25 |
¥25,300 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
PKT 55-4.5 |
450 |
550 |
995 |
55 |
T-14 |
¥20,185 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT 75-4.5 |
550 |
995 |
75 |
T-25 |
¥26,950 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
PKT 65-5 |
500 |
600 |
995 |
65 |
T-14 |
¥24,310 |
L-65A |
L76x60x6 |
¥6,930 |
L-65B |
L81x60x6 |
¥8,085 |
PKT 75-5 |
600 |
995 |
75 |
T-20 |
¥27,720 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
PKT 90-5 |
600 |
995 |
90 |
T-25 |
¥38,115 |
L-90A |
L101x60x6 |
¥7,150 |
L-90B |
L106x60x6 |
¥8,855 |
PKT 75-6 |
600 |
700 |
995 |
75 |
T-14 |
¥31,460 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
 |
 |
 |
|
|
|
GT-S 取手
|
|
 |
形式 |
税込価格 |
摘要 |
GT-S 取手 |
¥1,359 |
2本1組 |
 |
|
|
|
|
2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はFAXのみで、有効期限は2週間です。
|
|
|
|
|
|
|
1. |

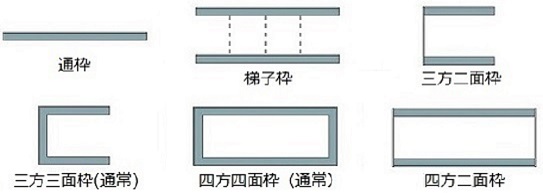

通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
|
2. |
本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。 |
|
|
Tボックス |
 |
|
■ 部品構成・寸法・価格表 ■
形式 |
寸法 mm |
材質 |
税込価格 |
|
A |
B |
L |
t |
材質 |
表面処理 |
Tボックス24 |
195 |
24 |
250 |
14 |
SS400 |
ユニクロメッキ |
¥2,717 |
 |
|
|
GCボルトカバー |
 |
|
形式 |
寸法 mm |
材質 |
税込価格 |
|
GCボルトカバー |
60x70x28 |
クロロプレン |
¥536 |
 |
|
|
|
ページ先頭へ↑
|
|
 |
-- クロスバーピッチ100mmタイプ -- |
|
■受枠形式
|
Aタイプ(パッキンなし) |
|
Bタイプ(パッキン付) |
 |
|
 |
|
|

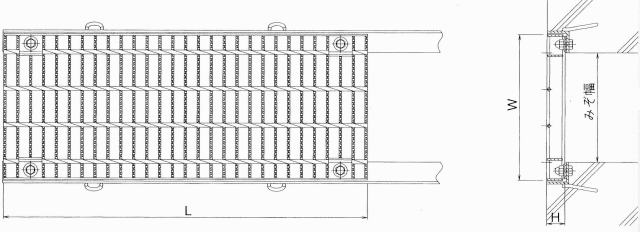

横断・側溝用グレーチング PKT-V のご注文方法について
|
1. |
グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
● 規格寸法・参考価格 ● |
グレーチング |
適用受枠A
(パッキン無し) |
適用受枠B
(パッキン付) |
形式 |
溝幅
mm |
寸法 mm |
適用荷重 |
税込価格
/枚 |
形式 |
寸法 mm
(L=2,000) |
税込価格
/両側m |
形式 |
寸法 mm
(L=2,000) |
税込価格
/両側m |
W |
L |
H |
PKT-V 38-2 |
200 |
300 |
995 |
38 |
T-14 |
¥10,157 |
L-38A |
L50x60x6 |
¥5,940 |
L-38B |
L56x60x6 |
¥7,205 |
PKT-V 44-2 |
300 |
995 |
44 |
T-20 |
¥11,108 |
L-44A |
L56x60x6 |
¥6,105 |
L-44B |
L61x60x6 |
¥7,425 |
PKT-V 50-2 |
300 |
995 |
50 |
T-25 |
¥13,187 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT-V 44-2.5 |
250 |
350 |
995 |
44 |
T-14 |
¥12,177 |
L-44A |
L56x60x6 |
¥6,105 |
L-44B |
L61x60x6 |
¥7,425 |
PKT-V 50-2.5 |
350 |
995 |
50 |
T-20 |
¥14,850 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT-V 55-2.5 |
350 |
995 |
55 |
T-25 |
¥16,097 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT-V 50-3 |
300 |
400 |
995 |
50 |
T-14 |
¥16,216 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT-V 55-3 |
400 |
995 |
55 |
T-20 |
¥17,879 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT-V 60-3 |
400 |
995 |
60 |
T-25 |
¥19,246 |
L-60A |
L71x60x6 |
¥6,435 |
L-60B |
L76x60x6 |
¥8,030 |
PKT-V 50-3.5 |
350 |
450 |
995 |
50 |
T-14 |
¥17,582 |
L-50A |
L61x60x6 |
¥6,325 |
L-50B |
L66x60x6 |
¥7,480 |
PKT-V 60-3.5 |
450 |
995 |
60 |
T-20 |
¥21,265 |
L-60A |
L71x60x6 |
¥6,435 |
L-60B |
L76x60x6 |
¥8,030 |
PKT-V 65-3.5 |
450 |
995 |
65 |
T-25 |
¥22,453 |
L-65A |
L76x60x6 |
¥6,930 |
L-65B |
L81x60x6 |
¥8,085 |
PKT-V 55-4 |
400 |
500 |
995 |
55 |
T-14 |
¥20,790 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT-V 65-4 |
500 |
995 |
65 |
T-20 |
¥24,413 |
L-65A |
L76x60x6 |
¥6,930 |
L-65B |
L81x60x6 |
¥8,085 |
PKT-V 75-4 |
500 |
995 |
75 |
T-25 |
¥28,096 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
PKT-V 55-4.5 |
450 |
550 |
995 |
55 |
T-14 |
¥22,453 |
L-55A |
L66x60x6 |
¥6,380 |
L-55B |
L71x60x6 |
¥7,535 |
PKT-V 75-4.5 |
550 |
995 |
75 |
T-25 |
¥29,878 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
PKT-V 65-5 |
500 |
600 |
995 |
65 |
T-14 |
¥26,908 |
L-65A |
L76x60x6 |
¥6,930 |
L-65B |
L81x60x6 |
¥8,085 |
PKT-V 75-5 |
600 |
995 |
75 |
T-20 |
¥30,650 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
PKT-V 90-5 |
600 |
995 |
90 |
T-25 |
¥42,293 |
L-90A |
L101x60x6 |
¥7,150 |
L-90B |
L106x60x6 |
¥8,855 |
PKT-V 75-6 |
600 |
700 |
995 |
75 |
T-14 |
¥34,868 |
L-75A |
L86x60x6 |
¥7,040 |
L-75B |
L91x60x6 |
¥8,140 |
 |
|
|
|
|
|
GT-S 取手
|
|
 |
形式 |
税込価格 |
摘要 |
GT-S 取手 |
¥1,359 |
2本1組 |
 |
|
|
|
|
2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はFAXのみで、有効期限は2週間です。
|
|
|
|
|
|
1. |
通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
|
2. |
本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。 |
|
|
Tボックス |
 |
|
■ 部品構成・寸法・価格表 ■
形式 |
寸法 mm |
材質 |
税込価格 |
|
A |
B |
L |
t |
材質 |
表面処理 |
Tボックス24 |
195 |
24 |
250 |
14 |
SS400 |
ユニクロメッキ |
¥2,717 |
 |
|
|
GCボルトカバー |
 |
|
形式 |
寸法 mm |
材質 |
税込価格 |
|
GCボルトカバー |
60x70x28 |
クロロプレン |
¥536 |
 |
|
ページ先頭へ↑
|
|
|
-- クロスバーピッチ50mmタイプ -- |
注:<>寸法は、
h<=44の場合を示す。 |
|
■部品構成表
部品名 |
材質 |
表面処理 |
グレーチング |
SS400 |
溶融亜鉛メッキ |
受枠 |
錆止め塗装(黒) |
|
|
|
■固定形式
|
Aタイプ(パッキンなし) |
|
Bタイプ(パッキン付) |
|
|
|
 |
|
 |
|
|
|
|
横断・側溝用グレーチング VG5BB のご注文方法について
|
1. |
グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
● 規格寸法・参考価格 ● |
グレーチング |
適用受枠A
(パッキン無し) |
適用受枠A
(パッキン付) |
形式 |
溝幅 |
寸法 mm |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
形式 |
寸法 mm |
質量
kg/m |
税込価格
/枚 |
形式 |
寸法 mm |
質量
kg/m |
税込価格
/枚 |
bxaxh |
VG5BB 38-2 |
200 |
995x300x38 |
18.5 |
T-14 |
¥13,673 |
GT-2-38A |
L50x60x6 |
10.3 |
¥6,897 |
GT-2-38B |
L56x60x6 |
11.2 |
¥8,349 |
VG5BB 44-2 |
995x300x44 |
20.3 |
T-20 |
¥14,157 |
GT-2-44A |
L56x60x6 |
11.2 |
¥7,018 |
GT-2-44B |
L61x60x6 |
11.5 |
¥8,470 |
VG5BB 50-2 |
995x300x50 |
25.2 |
T-25 |
¥17,848 |
GT-2-50A |
L61x60x6 |
11.5 |
¥7,502 |
GT-2-50B |
L66x60x6 |
12.0 |
¥8,954 |
VG5BB 44-2.5 |
250 |
995x350x44 |
22.8 |
T-14 |
¥16,577 |
GT-2-44A |
L56x60x6 |
11.2 |
¥7,018 |
GT-2-44B |
L61x60x6 |
11.5 |
¥8,470 |
VG5BB 50-2.5 |
995x350x50 |
28.5 |
T-20 |
¥20,752 |
GT-2-50A |
L61x60x6 |
11.5 |
¥7,502 |
GT-2-50B |
L66x60x6 |
12.0 |
¥8,954 |
VG5BB 55-2.5 |
995x350x55 |
30.7 |
T-25 |
¥22,385 |
GT-2-55A |
L66x60x6 |
12.0 |
¥7,623 |
GT-2-55B |
L71x60x6 |
12.5 |
¥9,075 |
VG5BB 50-3 |
300 |
995x400x50 |
31.8 |
T-14 |
¥21,599 |
GT-2-50A |
L61x60x6 |
11.5 |
¥7,502 |
GT-2-50B |
L66x60x6 |
12.0 |
¥8,954 |
VG5BB 55-3 |
995x400x55 |
34.3 |
T-20 |
¥25,168 |
GT-2-55A |
L66x60x6 |
12.0 |
¥7,623 |
GT-2-55B |
L71x60x6 |
12.5 |
¥9,075 |
VG5BB 60-3 |
995x400x60 |
37.4 |
T-25 |
¥26,983 |
GT-2-60A |
L71x60x6 |
12.5 |
¥7,744 |
GT-2-60B |
PL76x60x6 |
13.0 |
¥9,196 |
VG5BB 50-3.5 |
350 |
995x450x50 |
35.0 |
T-14 |
¥24,503 |
GT-2-50A |
L61x60x6 |
11.5 |
¥7,502 |
GT-2-50B |
L66x60x6 |
12.0 |
¥8,954 |
VG5BB 60-3.5 |
995x450x60 |
41.2 |
T-20 |
¥29,343 |
GT-2-60A |
L71x60x6 |
12.5 |
¥7,744 |
GT-2-60B |
PL76x60x6 |
13.0 |
¥9,196 |
VG5BB 65-3.5 |
995x450x65 |
43.3 |
T-25 |
¥30,855 |
GT-2-65A |
PL76x60x6 |
13.0 |
¥7,986 |
GT-2-65B |
PL81x60x6 |
13.5 |
¥9,438 |
VG5BB 55-4 |
400 |
995x500x55 |
41.4 |
T-14 |
¥28,859 |
GT-2-55A |
L66x60x6 |
12.0 |
¥7,623 |
GT-2-55B |
L71x60x6 |
12.5 |
¥9,075 |
VG5BB 65-4 |
995x500x65 |
47.4 |
T-20 |
¥33,517 |
GT-2-65A |
PL76x60x6 |
13.0 |
¥7,986 |
GT-2-65B |
PL81x60x6 |
13.5 |
¥9,438 |
VG5BB 75-4 |
995x500x75 |
53.7 |
T-25 |
¥38,236 |
GT-2-75A |
PL86x60x6 |
14.0 |
¥8,349 |
GT-2-75B |
PL91x60x6 |
14.5 |
¥9,801 |
VG5BB 60-4.5 |
450 |
995x550x60 |
49.0 |
T-14 |
¥31,037 |
GT-2-60A |
L71x60x6 |
12.5 |
¥7,744 |
GT-2-60B |
PL76x60x6 |
13.0 |
¥9,196 |
VG5BB 75-4.5 |
995x550x75 |
58.4 |
T-25
|
¥40,656 |
GT-2-75A |
PL86x60x6 |
14.0 |
¥8,349 |
GT-2-75B |
PL91x60x6 |
14.5 |
¥9,801 |
VG5BB 65-5 |
500 |
995x600x65 |
55.6 |
T-14 |
¥36,845 |
GT-2-65A |
PL76x60x6 |
13.0 |
¥7,986 |
GT-2-65B |
PL81x60x6 |
13.5 |
¥9,438 |
VG5BB 75-5 |
995x600x75 |
63.1 |
T-20 |
¥41,745 |
GT-2-75A |
PL86x60x6 |
14.0 |
¥8,349 |
GT-2-75B |
PL91x60x6 |
14.5 |
¥9,801 |
VG5BB 75-6 |
600 |
995x700x75 |
72.5 |
T-14 |
¥45,254 |
GT-2-75A |
PL86x60x6 |
14.0 |
¥8,349 |
GT-2-75B |
PL91x60x6 |
14.5 |
¥9,801 |
|
 |
|
 |
|
 |
|
|
|
|
2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はFAXのみで、有効期限は2週間です。
|
|
|
|
|
|
|
1. |
通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
|
2. |
本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。 |
|
|
|
Tボックス |
|
|
 |
|
形式 |
税込価格 |
Tボックス24 |
¥2,360 |
 |
|
|
|
ボルトボックス保護ゴムカバー |
 |
|
|
型式 |
用途 |
ベアリングバー
高さ(h) mm |
税込価格 |
|
ゴムカバー GC-S |
普通目
グレーチング |
h32、h38 |
¥322 |
 |
ゴムカバー GC-SL |
h44 |
¥343 |
ゴムカバー GC-H |
h50、h55 |
¥358 |
ゴムカバー GC-HL |
h60 |
¥394 |
ゴムカバー GC-S |
細目
グレーチング |
h32、h38 |
¥322 |
ゴムカバー GC-SL |
h44 |
¥343 |
ゴムカバー GC-M |
h50、h55 |
¥358 |
ゴムカバー GC-ML |
h60 |
¥394 |
|
|
|
|
巾出しゲージ CHG |
|
 |
|
|
形式 |
適用溝幅 mm |
税込価格 |
|
巾出しゲージ CHG-1-2 |
200 |
¥787 |
 |
巾出しゲージ CHG-1-2.5 |
250 |
¥787 |
巾出しゲージ CHG-1-3 |
300 |
¥787 |
巾出しゲージ CHG-1-3.5 |
350 |
¥930 |
巾出しゲージ CHG-1-4 |
400 |
¥930 |
巾出しゲージ CHG-1-4.5 |
450 |
¥1,073 |
巾出しゲージ CHG-1-5 |
500 |
¥1,073 |
*ボルト固定式受枠の施工時の位置決めが容易に行えます。 |
ページ先頭へ↑
|
|
|
|
|
|
|
|
|
|
 |
NO.221004 |
|
