ボルト固定【一般タイプ細目】グレーチングの販売

  • ボルト固定グレーチングは、適用荷重が異なるエコミータイプ(騒音防止用一般タイプ(重荷重高速用)があります。
  • 一般タイプ(重荷重高速用)はより高い安全値により設定されていますので、割高ですがお勧めです。
4-7.  ニムラ 鋼板製グレーチング PKT-S 一般型(プレーン)
4-8.  中部コーポ スチールグレーチング VG1HBB・CXHBB スベリ止(ノンスリップ)
支払
送料
詳細
本州・四国(一部地域を除く)
1,620円
直送品につき3万円以上で送料無料
出荷 3~4営業日
欠品時:実働2週間目安
北海道・九州・離島・一部地域
見積フォームFAX見積用紙

4-7

PKT-S(一般型・騒音低減用)
ニムラ鋼板製グレーチング

●公共建築協会評価対象製品

-- クロスバーピッチ100mmタイプ --
Aタイプ Bタイプ
 横断・側溝用グレーチング PKT-S のご注文方法について
1. グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
● 規格寸法・参考価格 ●
グレーチング 適用受枠A(パッキン無し) 適用受枠B(パッキン付)
形式 溝幅
mm
寸法 mm 適用
荷重
税込価格
/枚
形式 寸法 mm
(L=2,000)
税込価格
/両側m
形式 寸法 mm
(L=2,000)
税込価格
/両側m
W L H
PKT-S 332-2 200 300 995 32 T-14 ¥9,900 L-32A L44x60x6 ¥4,120 L-32B L50x60x6 ¥5,550
PKT-S 338-2 300 995 38 T-20
T-25
¥11,040 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 338-2.5 250 350 995 38 T-14 ¥12,480 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 438-2.5 350 995 38 T-25 ¥18,120 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 338-3 300 400 995 38 T-14 ¥13,320 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 438-3 400 995 38 T-20 ¥19,860 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 444-3 400 494+494 44 T-25 ¥22,020 L-44AD L56x60x6 ¥5,040 L-44BD L61x60x6 ¥6,390
PKT-S 438-3.5 350 450 995 38 T-14 ¥21,540 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 444-3.5 450 494+494 44 T-25 ¥24,060 L-44AD L56x60x6 ¥5,040 L-44BD L61x60x6 ¥6,390
PKT-S 438-4 400 500 995 38 T-14 ¥23,220 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 444-4 500 494+494 44 T-20 ¥25,980 L-44AD L56x60x6 ¥5,040 L-44BD L61x60x6 ¥6,390
PKT-S 750-4 500 498+498 50 T-25 ¥27,240 L-50AD L61x60x6 ¥5,190 L-50BD L66x60x6 ¥6,680
PKT-S 438-4.5 450 550 995 38 T-14 ¥24,900 L-38A L50x60x6 ¥4,350 L-38B L56x60x6 ¥5,730
PKT-S 444-4.5 550 494+494 44 T-14 ¥27,960 L-44AD L56x60x6 ¥5,040 L-44BD L61x60x6 ¥6,390
PKT-S 750-4.5 550 498+498 50 T-25 ¥29,640 L-50AD L61x60x6 ¥5,190 L-50BD L66x60x6 ¥6,680
PKT-S 444-5 500 600 494+494 44 T-14 ¥30,000 L-44AD L56x60x6 ¥5,040 L-44BD L61x60x6 ¥6,390
PKT-S 750-5 600 498+498 50 T-25 ¥32,040 L-50AD L61x60x6 ¥5,190 L-50BD L66x60x6 ¥6,680
PKT-S 444-5.5 550 650 494+494 44 T-14 ¥31,920 L-44AD L56x60x6 ¥5,040 L-44BD L61x60x6 ¥6,390
PKT-S 750-5.5 650 498+498 50 T-20 ¥34,440 L-50AD L61x60x6 ¥5,190 L-50BD L66x60x6 ¥6,680
PKT-S 755-5.5 650 498+498 55 T-25 ¥37,200 L-55AD L66x60x6 ¥5,480 L-55BD L71x60x6 ¥6,890
PKT-S 750-6 600 700 498+498 50 T-20 ¥36,840 L-50AD L61x60x6 ¥5,190 L-50BD L66x60x6 ¥6,680


GT-S 取手

GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,120 2本1組


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状
 注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
2. 本製品の1枚の長さは≒995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。
Tボックス
■ 部品構成・寸法・価格表 ■
形式 寸法 mm 材質 税込価格
A B L 材質 表面処理
Tボックス24 195 24 250 14 SS400 ユニクロメッキ ¥1,560

GCボルトカバー

形式 寸法 mm 材質 税込価格
GCボルトカバー 60x70x28 クロロプレン ¥420

GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,120 2本1組




ページ先頭へ↑

4-8

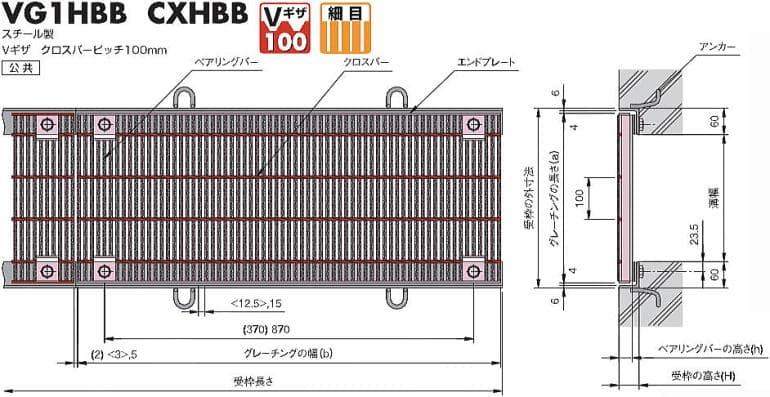

VG1HBB・CXHBB(スベリ止・騒音防止用)
中部コーポ スチールグレーチング

●公共建築協会
 評価対象製品

 -- クロスバーピッチ100mmタイプ --
注1: <>寸法は、CXHB3**タイプ
(ベアリングバー厚み 3mm)を示す。
注2: ( )寸法は、VG1HABタイプを示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)
■受枠形式
Aタイプ(パッキンなし) Bタイプ(パッキン付)
支払
送料
詳細
本州・四国(一部地域を除く)
1,944円
直送品につき3万円以上で送料無料
出荷 3~4営業日
欠品時:実働2週間目安
北海道・九州・離島・一部地域
見積フォームFAX見積用紙

 横断・側溝用グレーチング VG1HBB・CXHBB のご注文方法について
1. グレーチングを1枚(L≒995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
● 規格寸法・参考価格 ●
グレーチング 適用受枠A(パッキン無し) 適用受枠B(パッキン付)
形式 溝幅 寸法 mm 質量
kg/枚
適用
荷重
税込価格
/枚
形式 寸法 mm 質量
kg/m
税込価格
/両側m
形式 寸法 mm 質量
kg/m
税込価格
/両側m
bxaxh
CXHBB 332-2 200 997x300x32 24.5 T-14
T-20
T-25
¥11,160 GT-2-32A L44x60x6 9.7 ¥4,650 GT-2-32B L50x60x6 10.3 ¥6,020
CXHBB 332-2.5 250 997x350x32 27.7 T-14 ¥14,080 GT-2-32A L44x60x6 9.7 ¥4,650 GT-2-32B L50x60x6 10.3 ¥6,020
CXHBB 338-2.5 997x350x38 31.9 T-25 ¥15,010 GT-2-38A L50x60x6 10.3 ¥4,780 GT-2-38B L56x60x6 11.2 ¥6,270
VG1HBB 532-2.5 995x350X32 29.3 T-20 ¥14,880 GT-2-32A L44x60x6 9.7 ¥4,650 GT-2-32B L50x60x6 10.3 ¥6,020
VG1HBB 532-3 300 995x400x32 32.9 T-14 ¥16,120 GT-2-32A L44x60x6 9.7 ¥4,650 GT-2-32B L50x60x6 10.3 ¥6,020
VG1HBB 538-3 995x400x38 38.1 T-20 ¥18,730 GT-2-38A L50x60x6 10.3 ¥4,780 GT-2-38B L56x60x6 11.2 ¥6,270
VG1HBB 544-3 995x400x44 42.7 T-25 ¥19,530 GT-2-44A L56x60x6 11.2 ¥5,030 GT-2-44B L61x60x6 11.5 ¥6,390
CXHBB 338-3.5 350 997x450x38 39.5 T-14 ¥16,430 GT-2-38A L50x60x6 10.3 ¥4,780 GT-2-38B L56x60x6 11.2 ¥6,270
VG1HAB 544-3.5 995x450x44 47.3 T-20
T-25
¥21,460 GT-2-44A L56x60x6 11.2 ¥5,030 GT-2-44B L61x60x6 11.5 ¥6,390
VG1HAB 750-4 400 (498+498)x500x50 77.8 T-25 ¥30,880 GT-2-50AH L61x60x6 11.5 ¥5,770 GT-2-50BH L66x60x6 12.0 ¥7,130
VG1HBB 538-4 995x500x38 46.3 T-14 ¥22,260 GT-2-38A L50x60x6 10.3 ¥4,780 GT-2-38B L56x60x6 11.2 ¥6,270
VG1HBB 544-4 995x500x44 52.2 T-20 ¥22,880 GT-2-44A L56x60x6 11.2 ¥5,030 GT-2-44B L61x60x6 11.5 ¥6,390
VG1HAB 750-4.5 450 (498+498)x550x50 84.8 T-20
T-25
¥33,550 GT-2-50AH L61x60x6 11.5 ¥5,770 GT-2-50BH L66x60x6 12.0 ¥7,130
VG1HBB 544-4.5 995x550x44 56.7 T-14 ¥24,180 GT-2-44A L56x60x6 11.2 ¥5,030 GT-2-44B L61x60x6 11.5 ¥6,390
VG1HAB 750-5 500 (498+498)x600x50 92.4 T-20
T-25
¥36,270 GT-2-50AH L61x60x6 11.5 ¥5,770 GT-2-50BH L66x60x6 12.0 ¥7,130
VG1HBB 544-5 995x600x44 61.6 T-14 ¥25,420 GT-2-44A L56x60x6 11.2 ¥5,030 GT-2-44B L61x60x6 11.5 ¥6,390
VG1HAB 750-5.5 550 (498+498)x650x50 99.4 T-14
T-20
T-25
¥38,940 GT-2-50AH L61x60x6 11.5 ¥5,770 GT-2-50BH L66x60x6 12.0 ¥7,130
VG1HAB 750-6 600 (498+498)x700x50 106.8 T-14
T-20
¥41,610 GT-2-50AH L61x60x6 11.5 ¥5,770 GT-2-50BH L66x60x6 12.0 ¥7,130
VG1HAB 755-6 (498+498)x700x55 115.8 T-25 ¥45,020 GT-2-55AH L66x60x6 12.0 ¥6,200 GT-2-55BH L71x60x6 12.5 ¥7,570


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状
 注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
2. 本製品の1枚の長さは≒995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。
Tボックス
形式 税込価格
Tボックス24 ¥1,620
ボルトボックス保護ゴムカバー
型式 用途 ベアリングバー
高さ(h) mm
税込価格
ゴムカバー GC-S 普通目
グレーチング
h32、h38 ¥280
ゴムカバー GC-SL h44 ¥300
ゴムカバー GC-H h50、h55 ¥310
ゴムカバー GC-HL h60 ¥350
ゴムカバー GC-S 細目
グレーチング
h32、h38 ¥280
ゴムカバー GC-SL h44 ¥300
ゴムカバー GC-M h50、h55 ¥310
ゴムカバー GC-ML h60 ¥350
巾出しゲージ CHG
形式 適用溝幅 mm 税込価格
巾出しゲージ CHG-1-2 200 ¥560
巾出しゲージ CHG-1-2.5 250 ¥560
巾出しゲージ CHG-1-3 300 ¥560
巾出しゲージ CHG-1-3.5 350 ¥690
巾出しゲージ CHG-1-4 400 ¥690
巾出しゲージ CHG-1-4.5 450 ¥810
巾出しゲージ CHG-1-5 500 ¥810

*ボルト固定式受枠の施工時の位置決めが容易に行えます。
細目専用ハンドル GH-2
吊り上げ(垂直)質量40kg/本以下

形式 税込価格 摘要
細目専用ハンドル GH-2 ¥1,860 2本1組
ページ先頭へ↑
