マスグレーチング【180°回転】の販売

5-13.   ニムラ PGR 一般型 180°開閉マスグレ 一般型(プレーン)
5-14.  中部コーポ VG5MM 180°開閉式マスグレ スベリ止(ノンスリップ)
支払
送料
詳細
本州・四国(一部地域を除く)
1,620円
直送品につき3万円以上で送料無料
出荷 3~4営業日
欠品時:実働2週間目安
北海道・九州・離島・一部地域
見積フォームFAX見積用紙



5-13

PGR(一般型)
ニムラ 180°開閉式 細目マスグレ

●公共建築協会評価対象製品

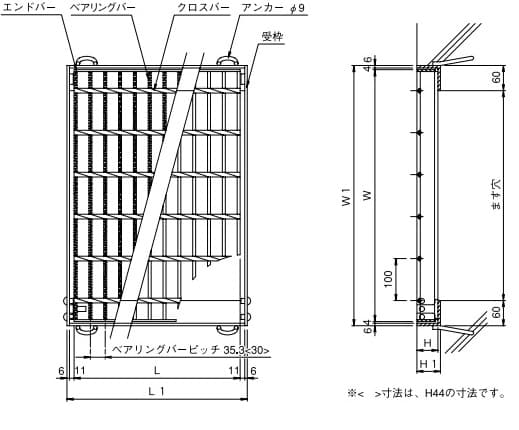

ニムラ PGR 一般型 180°開閉マスグレ 寸法図
グレーチングと四方枠のセット図

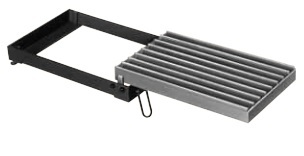

ニムラ PGR 一般型 180°開閉マスグレ
 -- クロスバーピッチ
    100mmタイプ --
  • 現在、「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
● 規格寸法・参考価格 ●
形式
マスグレ
桝穴
適用荷重 マスグレ本体 受枠 税込価格
/セット

寸法 mm
WxLxH
寸法 mm
W1xL1xH1
PGR 44-34 400x300 T-14 500x275x44 520x309x50 ¥6,780
PGR 50-34 T-20 500x285x50 520x323x56 ¥7,800
PGR 55-34 T-25 500x289x55 520x323x61 ¥8,700
PGR 50-35 500x300 T-14 600x289x50 620x323x56 ¥8,940
PGR 55-35 T-20 600x289x55 620x323x61 ¥9,360
PGR 65-35 T-25 600x289x65 620x323x71 ¥11,400
PGR 55-36 600x300 T-14 700x289x55 720x323x61 ¥10,350
PGR 65-36 T-20 700x289x65 720x323x71 ¥12,000
PGR 75-36 T-25 700x289x75 720x323x81 ¥12,960
PGR 44-44 400x400 T-14 500x395x44 520x429x50 ¥7,980
PGR 50-44 T-20 500x395x50 520x429x56 ¥9,540
PGR 55-44 T-25 500x395x55 520x429x61 ¥10,080
PGR 50-45 500x400 T-14 600x395x50 620x429x56 ¥10,620
PGR 55-45 T-20 600x395x55 620x429x61 ¥11,520
PGR 65-45 T-25 600x395x65 620x429x71 ¥13,200
PGR 55-46 600x400 T-14 700x395x55 720x429x61 ¥12,240
PGR 65-46 T-20 700x395x65 720x429x71 ¥13,620
PGR 75-46 T-25 700x395x75 720x429x81 ¥15,960
PGR 44-54 400x500 T-14 500x485x44 520x519xx50 ¥9,120
PGR 50-54 T-20 500x501x50 520x535x56 ¥11,160
PGR 55-54 T-25 500x501x55 520x535x61 ¥11,700
PGR 50-55 500x500 T-14 600x501x50 620x535x56 ¥12,240
PGR 55-55 T-20 600x501x55 620x535x61 ¥13,080
PGR 65-55 T-25 600x501x65 620x535x71 ¥15,480
PGR 55-56 600x500 T-14 700x501x55 720x535x61 ¥14,880
PGR 65-56 T-20 700x501x65 720x535x71 ¥16,680
PGR 75-56 T-25 700x501x75 720x535x81 ¥19,080
PGR 60-57 700x500 T-14 800x501x60 820x535x66 ¥16,140
PGR 75-57 T-25 800x501x75 820x535x81 ¥20,520
PGR 55-66 600x600 T-14 700x607x55 720x641x61 ¥16,440
PGR 65-66 T-20 700x607x65 720x641x71 ¥17,580
PGR 75-66 T-25 700x607x75 720x641x81 ¥21,840
PGR 60-77 700x700 T-14 800x713x60 820x747x66 ¥27,540
PGR 75-77 T-25 800x713x75 820x747x81 ¥29,700



ページ先頭へ↑

5-14

VG5MM(スベリ止)
中部コーポ 180°開閉式マスグレ
<横断用>

●公共建築協会評価対象製品

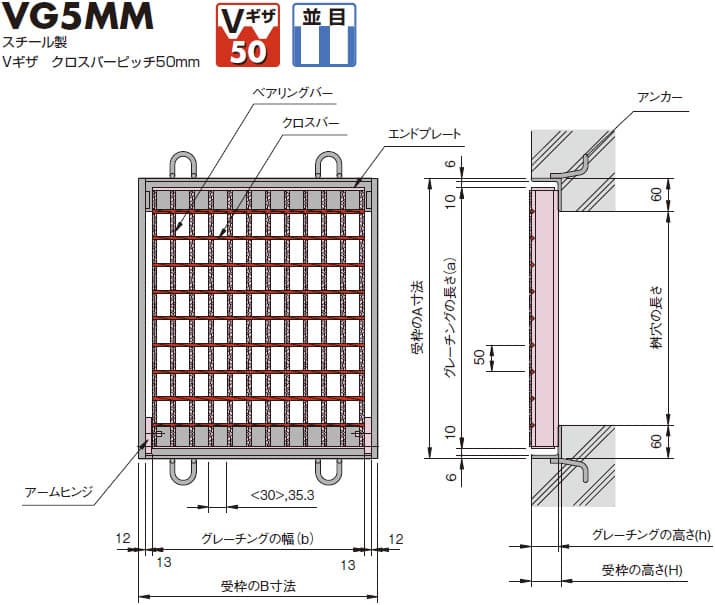

中部コーポ VG5MM 180°開閉式マスグレ
グレーチングと四方枠のセット図


 -- クロスバーピッチ50mmタイプ -- 注:<>寸法は、
h<=44の場合を示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)
  • 現在、「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
  • 欠品等の都合により、別メーカーの同等品をご案内することがあります。
支払
送料
詳細
本州・四国(一部地域を除く)
1,800円
直送品につき3万円以上で送料無料
出荷 3~4営業日
欠品時:実働2週間目安
北海道・九州・離島・一部地域
見積フォームFAX見積用紙
● 規格寸法・参考価格 ●
形式
マスグレ
桝穴
幅 x 長さ
mm
適用
荷重
マスグレ本体 適用受枠 税込価格
/セット

寸法 mm
B x A x H
質量
kg/枚
寸法 mm
B x A x H
質量
kg/枚
VG5MM 44-34 300x400 T-14 275x488x44 7.7 325x520x50 7.7 ¥8,000
VG5MM 50-34 T-20 254x488x50 10.3 304x520x56 8.3 ¥9,180
VG5MM 55-34 T-25 254x488x55 11.2 304x520x61 9.4 ¥10,300
VG5MM 44-44 400x400 T-14 365x488x44 10.0 415x520x50 8.6 ¥9,430
VG5MM 50-44 T-20 360x488x50 14.8 410x520x56 9.4 ¥11,290
VG5MM 55-44 T-25 360x488x55 16.1 410x520x61 10.5 ¥11,910
VG5MM 44-54 500x400 T-14 455x488x44 12.4 505x520x50 9.5 ¥10,790
VG5MM 50-54 T-20 466x488x50 16.4 516x520x56 10.5 ¥13,150
VG5MM 55-54 T-25 466x488x55 17.8 516x520x61 11.7 ¥12,900
VG5MM 50-450 450x450 T-14 431x538x50 16.7 481x570x56 10.6 ¥13,520
VG5MM 55-450 T-20 431x538x55 18.1 481x570x61 11.9 ¥15,010
VG5MM 60-450 T-25 431x538x60 19.9 481x570x66 12.6 ¥15,750
VG5MM 50-35 300x500 T-14 254x588x50 11.1 304x620x56 9.2 ¥10,540
VG5MM 55-35 T-20 254x588x55 12 304x620x61 10.5 ¥11,100
VG5MM 65-35 T-25 254x588x65 14 304x620x71 11.3 ¥13,520
VG5MM 50-45 400x500 T-14 360x588x50 15.3 410x620x56 10.3 ¥12,530
VG5MM 55-45 T-20 360x588x55 16.6 410x620x61 11.6 ¥13,640
VG5MM 65-45 T-25 360x588x65 19.3 410x620x71 12.6 ¥15,570
VG5MM 50-55 500x500 T-14 466x588x50 19.5 516x620x56 11.4 ¥14,450
VG5MM 55-55 T-20 466x588x55 21.2 516x620x61 12.8 ¥15,440
VG5MM 65-55 T-25 466x588x65 24.6 516x620x71 13.9 ¥18,230
VG5MM 55-36 300x600 T-14 254x688x55 14.0 304x720x61 11.6 ¥12,400
VG5MM 65-36 T-20 254x688x65 16.2 304x720x71 12.6 ¥13,640
VG5MM 75-36 T-25 254x688x75 18.6 304x720x81 14.3 ¥15,320
VG5MM 55-46 400x600 T-14 360x688x55 19.3 410x720x61 12.8 ¥15,500
VG5MM 65-46 T-20 360x688x65 22.4 410x720x71 13.8 ¥16,930
VG5MM 75-46 T-25 360x688x75 25.6 410x720x81 15.8 ¥18,850
VG5MM 55-56 500x600 T-14 466x688x55 24.6 516x720x61 13.9 ¥17,550
VG5MM 65-56 T-20 466x688x65 28.6 516x720x71 15.1 ¥19,660
VG5MM 75-56 T-25 466x688x75 32.7 516x720x81 17.2 ¥22,450
VG5MM 55-66 600x600 T-14 572x688x55 30.0 622x720x61 15.1 ¥20,220
VG5MM 65-66 T-20 572x688x65 34.7 622x720x71 16.3 ¥22,010
VG5MM 75-66 T-25 572x688x75 39.7 622x720x81 18.6 ¥25,730
VG5MM 60-57 500x700 T-14 466x788x60 30.8 516x820x66 16.1 ¥20,840
VG5MM 75-57 T-20,T-25 466x788x75 37.2 516x820x81 18.6 ¥24,120
