マスグレーチングの販売【落し込み四方受枠タイプ】
|
|
|
5-1 |
PGM(一般型)
ニムラ鋼板製グレーチング 落込み
|
●公共建築協会評価対象製品
|
|

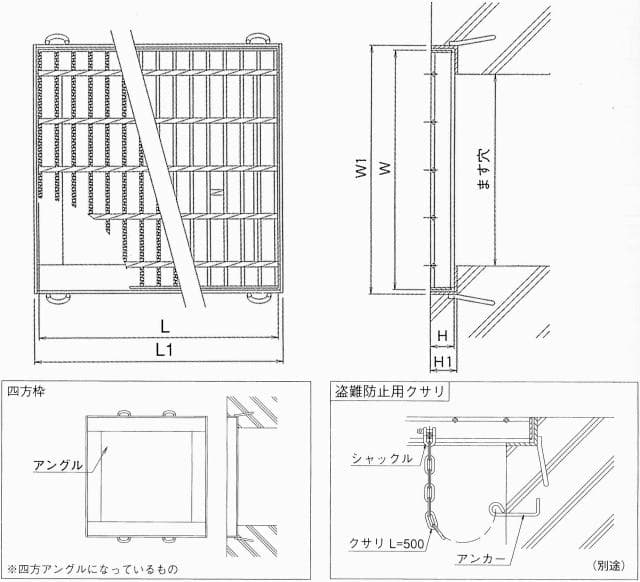

グレーチングと四方枠のセット図
|
-- クロスバーピッチ100mmタイプ --
|
- 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
- 欠品等の都合により、別メーカーの同等品をご案内することがあります。
|
|
|
|
|
グレーチング本体 |
四方受枠 |
|
形式 |
桝穴
幅x長さ
mm |
適用
荷重 |
寸法 mm
WxLxH |
税込価格
/枚 |
形式 |
寸法 mm
W1xL1XH1 |
税込価格
/枠 |
PGM 32-15 |
150x150 |
T-20 |
250x245x32 |
¥1,760 |
四方枠 PGM 32-15 |
270x270x38 |
¥2,365 |
|
PGM 32-22 |
200x200 |
T-20 |
300x305x32 |
¥2,200 |
四方枠 PGM 32-22 |
320x325x38 |
¥2,695 |
PGM 38-25 |
250x250 |
T-20 |
350x350x38 |
¥3,740 |
四方枠 PGM 38-25 |
370x370x44 |
¥3,245 |
PGM 25-33 |
300x300 |
T-2 |
400x395x25 |
¥2,860 |
四方枠 PGM 25-33 |
420x420x31 |
¥2,805 |
PGM 38-33 |
T-14 |
400x395x38 |
¥3,685 |
四方枠 PGM 38-33 |
420x420x44 |
¥3,960 |
PGM 44-33 |
T-20 |
400x395x44 |
¥4,290 |
四方枠 PGM 44-33 |
420x420x50 |
¥4,235 |
PGM 50-33 |
T-25 |
400x395x50 |
¥5,775 |
四方枠 PGM 50-33 |
420x420x56 |
¥4,620 |
PGM 32-35 |
350x350 |
T-2 |
455x455x32 |
¥3,850 |
四方枠 PGM 32-35 |
475x475x38 |
¥4,345 |
PGM 44-35 |
T-14 |
455x455x44 |
¥6,600 |
四方枠 PGM 44-35 |
475x475x50 |
¥4,730 |
PGM 50-35 |
T-20
T-25 |
450x450x50 |
¥8,250 |
四方枠 PGM 50-35 |
470x470x56 |
¥4,950 |
PGM 32-44 |
400x400 |
T-2 |
515x515x32 |
¥5,335 |
四方枠 PGM 32-44 |
535x535x38 |
¥4,730 |
PGM 44-44 |
T-14 |
515x515x44 |
¥7,095 |
四方枠 PGM 44-44 |
535x535x50 |
¥5,335 |
PGM 50-44 |
T-20 |
500x501x50 |
¥8,800 |
四方枠 PGM 50-44 |
520x520x56 |
¥5,500 |
PGM 55-44 |
T-25 |
500x501x55 |
¥9,570 |
四方枠 PGM 55-44 |
520x520x61 |
¥5,610 |
PGM 32-45 |
450x450 |
T-2 |
550x545x32 |
¥5,995 |
四方枠 PGM 32-45 |
570x570x38 |
¥5,225 |
 |
PGM 50-45 |
T-14 |
550x550x50 |
¥10,120 |
四方枠 PGM 50-45 |
570x570x56 |
¥5,940 |
PGM 55-45 |
T-20 |
550x550x55 |
¥11,055 |
四方枠 PGM 55-45 |
570x570x61 |
¥6,270 |
PGM 60-45 |
T-25 |
550x550x60 |
¥12,320 |
四方枠 PGM 60-45 |
570x570x66 |
¥6,380 |
PGM 38-55 |
500x500 |
T-2 |
605x605x38 |
¥8,085 |
四方枠 PGM 38-55 |
625x625x44 |
¥5,885 |
PGM 50-55 |
T-14 |
607x607x50 |
¥12,540 |
四方枠 PGM 50-55 |
630x630x56 |
¥6,490 |
PGM 55-55 |
T-20 |
607x607x55 |
¥13,310 |
四方枠 PGM 55-55 |
630x630x61 |
¥6,765 |
PGM 65-55 |
T-25 |
607x607x65 |
¥14,740 |
四方枠 PGM 65-55 |
630x630x71 |
¥7,040 |
PGM 38-66 |
600x600 |
T-2 |
700x695x38 |
¥10,780 |
四方枠 PGM 38-66 |
720x720x44 |
¥6,875 |
PGM 55-66 |
T-14 |
713x713x55 |
¥16,885 |
四方枠 PGM 55-66 |
735x735x61 |
¥7,865 |
PGM 65-66 |
T-20 |
713x713x65 |
¥19,635 |
四方枠 PGM 65-66 |
735x735x71 |
¥8,305 |
PGM 75-66 |
T-25 |
713x713x75 |
¥21,175 |
四方枠 PGM 75-66 |
735x735x81 |
¥8,360 |
PGM 44-77 |
700x700 |
T-2 |
815x815x44 |
¥16,280 |
四方枠 PGM 44-77 |
835x835x50 |
¥8,360 |
 |
PGM 60-77 |
T-14 |
800x800x60 |
¥23,760 |
四方枠 PGM 60-77 |
820x820x66 |
¥9,350 |
PGM 75-77 |
T-25 |
800x800x75 |
¥27,775 |
四方枠 PGM 75-77 |
820x820x81 |
¥10,175 |
PGM 44-88 |
800x800 |
T-2 |
905x905x44 |
¥19,635 |
四方枠 PGM 44-88 |
925x925x50 |
¥9,350 |
PGM 65-88 |
T-14 |
900x890x65 |
¥29,975 |
四方枠 PGM 65-88 |
920x920x71 |
¥10,615 |
PGM 75-88 |
T-20 |
900x890x75 |
¥33,275 |
四方枠 PGM 75-88 |
920x920x81 |
¥11,385 |
PGM 90-88 |
T-25 |
900x890x90 |
¥47,355 |
四方枠 PGM 90-88 |
920x920x96 |
¥13,145 |
PGM 50-99 |
900x900 |
T-2 |
1,000x995x50 |
¥30,800 |
四方枠 PGM 50-99 |
1,020x1,020x56 |
¥10,780 |
PGM 65-99 |
T-14 |
1,000x995x65 |
¥36,960 |
四方枠 PGM 65-99 |
1,020x1,020x71 |
¥11,715 |
PGM 90-99 |
T-25 |
1,000x995x90 |
¥54,285 |
四方枠 PGM 90-99 |
1,020x1,020x96 |
¥13,365 |
PGM 50-11 |
1,000
x
1,000 |
T-2 |
1,115x537
/572x50 |
¥37,235 |
四方枠 PGM 50-11 |
1,135x1,135x56 |
¥11,715 |
PGM 75-11 |
T-14 |
1,115x537
/572x75 |
¥51,370 |
四方枠 PGM 75-11 |
1,135x1,135x81 |
¥13,860 |
PGM 90-11 |
T-20 |
1,115x537
/572x90 |
¥67,485 |
四方枠 PGM 90-11 |
1,135x1,135x96 |
¥13,860 |
|
|
|
|

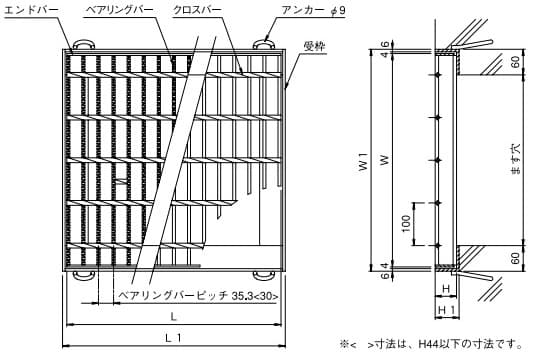

グレーチングと四方枠のセット図
|
-- クロスバーピッチ100mmタイプ -- |
- 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
- 欠品等の都合により、別メーカーの同等品をご案内することがあります。
|
|
|
|
|
グレーチング本体 |
四方受枠 |
|
形式 |
桝穴
幅x長さ
mm |
適用
荷重 |
寸法 mm
WxLxH |
税込価格
/枚 |
形式 |
桝穴
幅x長さ
mm |
寸法 mm
W1xL1XH1 |
税込価格
/枠 |
PGM-V 32-15 |
150x150 |
T-20 |
250x245x32 |
¥1,960 |
四方枠 PGM-V 32-15 |
150x150 |
270x270x38 |
¥2,554 |
 |
PGM-V 32-22 |
200x200 |
T-20 |
300x305x32 |
¥2,435 |
四方枠 PGM-V 32-22 |
200x200 |
320x325x38 |
¥2,911 |
PGM-V 38-25 |
250x250 |
T-20 |
350x350x38 |
¥4,158 |
四方枠 PGM-V 38-25 |
250x250 |
370x370x44 |
¥3,505 |
PGM-V 25-33 |
300
x
300 |
T-2 |
400x395x25 |
¥3,148 |
四方枠 PGM-V 25-33 |
300
x
300 |
420x420x31 |
¥3,029 |
PGM-V 38-33 |
T-14 |
400x395x38 |
¥4,099 |
四方枠 PGM-V 38-33 |
420x420x44 |
¥4,277 |
PGM-V 44-33 |
T-20 |
400x395x44 |
¥4,811 |
四方枠 PGM-V 44-33 |
420x420x50 |
¥4,574 |
PGM-V 50-33 |
T-25 |
400x395x50 |
¥6,356 |
四方枠 PGM-V 50-33 |
420x420x56 |
¥4,990 |
PGM-V 32-35 |
350
x
350 |
T-2 |
455x455x32 |
¥4,396 |
四方枠 PGM-V 32-35 |
350
x
350 |
475x475x38 |
¥4,693 |
PGM-V 44-35 |
T-14 |
455x455x44 |
¥7,306 |
四方枠 PGM-V 44-35 |
475x475x50 |
¥5,108 |
PGM-V 50-35 |
T-20
,T-25 |
450x450x50 |
¥9,207 |
四方枠 PGM-V 50-35 |
470x470x56 |
¥5,346 |
PGM-V 32-44 |
400
x
400 |
T-2 |
515x515x32 |
¥5,881 |
四方枠 PGM-V 32-44 |
400
x
400 |
535x535x38 |
¥5,108 |
PGM-V 44-44 |
T-14 |
515x515x44 |
¥7,781 |
四方枠 PGM-V 44-44 |
535x535x50 |
¥5,762 |
PGM-V 50-44 |
T-20 |
500x501x50 |
¥9,682 |
四方枠 PGM-V 50-44 |
520x520x56 |
¥5,940 |
PGM-V 55-44 |
T-25 |
500x501x55 |
¥10,573 |
四方枠 PGM-V 55-44 |
520x520x61 |
¥6,059 |
PGM-V 32-45 |
450
x
450 |
T-2 |
550x545x32 |
¥6,772 |
四方枠 PGM-V 32-45 |
450
x
450 |
570x570x38 |
¥5,643 |
 |
PGM-V 50-45 |
T-14 |
550x550x50 |
¥11,227 |
四方枠 PGM-V 50-45 |
570x570x56 |
¥6,415 |
PGM-V 55-45 |
T-20 |
550x550x55 |
¥12,296 |
四方枠 PGM-V 55-45 |
570x570x61 |
¥6,772 |
PGM-V 60-45 |
T-25 |
550x550x60 |
¥13,662 |
四方枠 PGM-V 60-45 |
570x570x66 |
¥6,890 |
PGM-V 38-55 |
500
x
500 |
T-2 |
605x605x38 |
¥8,969 |
四方枠 PGM-V 38-55 |
500
x
500 |
625x625x44 |
¥6,356 |
PGM-V 50-55 |
T-14 |
607x607x50 |
¥13,959 |
四方枠 PGM-V 50-55 |
630x630x56 |
¥7,009 |
PGM-V 55-55 |
T-20 |
607x607x55 |
¥14,672 |
四方枠 PGM-V 55-55 |
630x630x61 |
¥7,306 |
PGM-V 65-55 |
T-25 |
607x607x65 |
¥16,394 |
四方枠 PGM-V 65-55 |
630x630x71 |
¥7,603 |
PGM-V 38-66 |
600
x
600 |
T-2 |
700x695x38 |
¥11,880 |
四方枠 PGM-V 38-66 |
600
x
600 |
720x720x44 |
¥7,425 |
PGM-V 55-66 |
T-14 |
713x713x55 |
¥18,770 |
四方枠 PGM-V 55-66 |
735x735x61 |
¥8,494 |
PGM-V 65-66 |
T-20 |
713x713x65 |
¥21,681 |
四方枠 PGM-V 65-66 |
735x735x71 |
¥8,969 |
PGM-V 75-66 |
T-25 |
713x713x75 |
¥23,404 |
四方枠 PGM-V 75-66 |
735x735x81 |
¥9,029 |
PGM-V 44-77 |
700
x
700 |
T-2 |
815x815x44 |
¥18,058 |
四方枠 PGM-V 44-77 |
700
x
700 |
835x835x50 |
¥9,029 |
 |
PGM-V 60-77 |
T-14 |
800x800x60 |
¥26,433 |
四方枠 PGM-V 60-77 |
820x820x66 |
¥10,098 |
PGM-V 75-77 |
T-25 |
800x800x75 |
¥30,829 |
四方枠 PGM-V 75-77 |
820x820x81 |
¥10,989 |
PGM-V 44-88 |
800
x
800 |
T-2 |
905x905x44 |
¥21,681 |
四方枠 PGM-V 44-88 |
800
x
800 |
925x925x50 |
¥10,098 |
PGM-V 65-88 |
T-14 |
900x890x65 |
¥33,264 |
四方枠 PGM-V 65-88 |
920x920x71 |
¥11,464 |
PGM-V 75-88 |
T-20 |
900x890x75 |
¥36,947 |
四方枠 PGM-V 75-88 |
920x920x81 |
¥12,296 |
PGM-V 90-88 |
T-25 |
900x890x90 |
¥52,688 |
四方枠 PGM-V 90-88 |
920x920x96 |
¥14,197 |
PGM-V 50-99 |
900
x
900 |
T-2 |
1,000x995x50 |
¥34,096 |
四方枠 PGM-V 50-99 |
900
x
900 |
1,020x1,020x56 |
¥11,642 |
PGM-V 65-99 |
T-14 |
1,000x995x65 |
¥40,986 |
四方枠 PGM-V 65-99 |
1,020x1,020x71 |
¥12,652 |
PGM-V 90-99 |
T-25 |
1,000x995x90 |
¥60,172 |
四方枠 PGM-V 90-99 |
1,020x1,020x96 |
¥14,434 |
PGM-V 50-11 |
1,000
x
1,000 |
T-2 |
1,115x537
/572x50 |
¥41,342 |
四方枠 PGM-V 50-11 |
1,000
x
1,000 |
1,135x1,135
x56 |
¥12,652 |
PGM-V 75-11 |
T-14 |
1,115x537
/572x75 |
¥56,905 |
四方枠 PGM-V 75-11 |
1,135x1,135
x81 |
¥14,969 |
PGM-V 90-11 |
T-20 |
1,115x537
/572x90 |
¥74,844 |
四方枠 PGM-V 90-11 |
1,135x1,135
x96 |
¥17,345 |
|
|
|
|

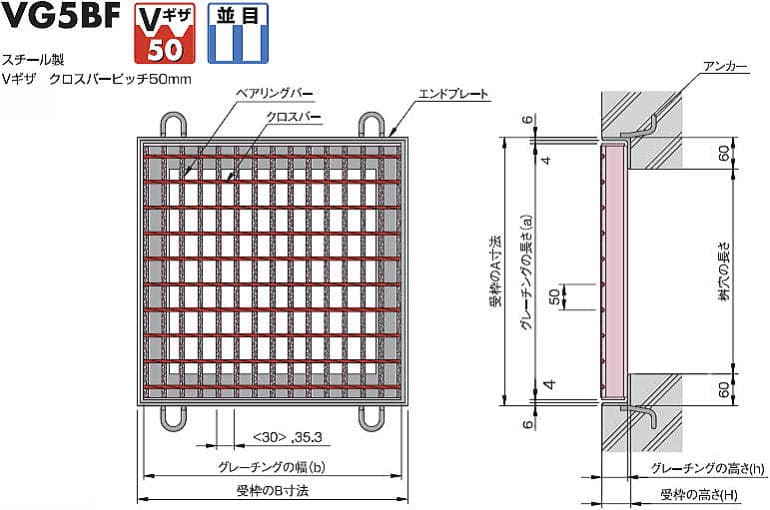

グレーチングと四方枠のセット図
|
-- クロスバーピッチ50mmタイプ -- |
注:<>寸法は、
h<=44の場合を示す。 |
|
■部品構成表
部品名 |
材質 |
表面処理 |
グレーチング |
SS400 |
溶融亜鉛メッキ |
受枠 |
錆止め塗装(黒) |
|
|
横断用です。施工の際、車両の進行方向をご確認の上、道路の端にご使用ください。 |
|
- 現在「グレーチング」「四方受枠」は個別販売を標準対応としております。受枠は黒塗装仕上げです。
- 欠品等の都合により、別メーカーの同等品をご案内することがあります。
|
|
|
|
|
|
グレーチング本体 |
四方受枠 |
|
形式 |
桝穴
幅x長さ
mm |
適用
荷重 |
寸法 mm
bxaxh |
税込価格
/枚 |
形式 |
桝穴
幅x長さ
mm |
寸法 mm
BxAxH |
税込価格
/枠 |
VG5BF 25-33 |
300
x
300 |
T-2 |
395x400x25 |
¥3,993 |
四方枠 VG5BF 25-33 |
300
x
300 |
420x420x31 |
¥4,054 |
 |
VG5BF 38-33 |
T-14 |
395x400x38 |
¥5,203 |
四方枠 VG5BF 38-33 |
420x420x44 |
¥5,385 |
VG5BF 44-33 |
T-20 |
395x400x44 |
¥5,929 |
四方枠 VG5BF 44-33 |
420x420x50 |
¥5,808 |
VG5BF 50-33 |
T-25 |
395x400x50 |
¥7,865 |
四方枠 VG5BF 50-33 |
420x420x56 |
¥6,171 |
VG5BF 32-350 |
350
x
350 |
T-2 |
455x450x32 |
¥5,506 |
四方枠 VG5BF 32-350 |
350
x
350 |
475x470x38 |
¥5,324 |
VG5BF 44-350 |
T-14 |
455x450x44 |
¥9,015 |
四方枠 VG5BF 44-350 |
475x470x50 |
¥6,474 |
VG5BF 50-350 |
T-20
,T-25 |
450x450x50 |
¥11,314 |
四方枠 VG5BF 50-350 |
475x470x56 |
¥6,776 |
VG5BF 32-44 |
400
x
400 |
T-2 |
500x500x32 |
¥7,381 |
四方枠 VG5BF 32-44 |
400
x
400 |
520x520x38 |
¥6,232 |
VG5BF 44-44 |
T-14 |
500x500x44 |
¥9,801 |
四方枠 VG5BF 44-44 |
520x520x50 |
¥6,776 |
VG5BF 50-44 |
T-20 |
501x500x50 |
¥11,919 |
四方枠 VG5BF 50-44 |
520x520x56 |
¥7,321 |
VG5BF 55-44 |
T-25 |
501x500x55 |
¥12,947 |
四方枠 VG5BF 55-44 |
520x520x61 |
¥7,381 |
VG5BF 32-450 |
450
x
450 |
T-2 |
545x550x32 |
¥8,289 |
四方枠 VG5BF 32-450 |
450
x
450 |
570x570x38 |
¥6,958 |
|
VG5BF 50-450 |
T-14 |
550x550x50 |
¥13,794 |
四方枠 VG5BF 50-450 |
570x570x56 |
¥8,047 |
VG5BF 55-450 |
T-20 |
550x550x55 |
¥15,125 |
四方枠 VG5BF 55-450 |
570x570x61 |
¥8,289 |
VG5BF 60-450 |
T-25 |
550x550x60 |
¥16,759 |
四方枠 VG5BF 60-450 |
570x570x66 |
¥8,410 |
VG5BF 38-55 |
500
x
500 |
T-2 |
605x600x38 |
¥11,132 |
四方枠 VG5BF 38-55 |
500
x
500 |
625x620x44 |
¥7,865 |
VG5BF 50-55 |
T-14 |
607x600x50 |
¥17,061 |
四方枠 VG5BF 50-55 |
625x620x56 |
¥8,712 |
VG5BF 55-55 |
T-20 |
607x600x55 |
¥18,211 |
四方枠 VG5BF 55-55 |
625x620x61 |
¥9,075 |
VG5BF 65-55 |
T-25 |
607x600x65 |
¥20,086 |
四方枠 VG5BF 65-55 |
625x620x71 |
¥9,438 |
VG5BF 38-66 |
600
x
600 |
T-2 |
695x700x38 |
¥14,520 |
四方枠 VG5BF 38-66 |
600
x
600 |
720x720x44 |
¥9,136 |
VG5BF 55-66 |
T-14 |
700x700x55 |
¥23,111 |
四方枠 VG5BF 55-66 |
720x720x61 |
¥10,467 |
VG5BF 65-66 |
T-20 |
700x700x65 |
¥26,741 |
四方枠 VG5BF 65-66 |
720x720x71 |
¥11,011 |
VG5BF 75-66 |
T-25 |
700x700x75 |
¥28,919 |
四方枠 VG5BF 75-66 |
720x720x81 |
¥11,132 |
VG5BF 44-77 |
700
x
700 |
T-2 |
800x800x44 |
¥22,083 |
四方枠 VG5BF 44-77 |
700
x
700 |
825x820x50 |
¥11,011 |
|
VG5BF 60-77 |
T-14 |
800x800x60 |
¥32,368 |
四方枠 VG5BF 60-77 |
825x820x66 |
¥12,463 |
VG5BF 75-77 |
T-20
,T-25 |
800x800x75 |
¥37,692 |
四方枠 VG5BF 75-77 |
825x820x81 |
¥13,492 |
VG5BF 44-88 |
800
x
800 |
T-2 |
905x900x44 |
¥26,741 |
四方枠 VG5BF 44-88 |
800
x
800 |
925x920x50 |
¥12,403 |
VG5BF 65-88 |
T-14 |
900x900x65 |
¥40,777 |
四方枠 VG5BF 65-88 |
925x920x71 |
¥14,157 |
VG5BF 75-88 |
T-20 |
900x900x75 |
¥45,315 |
四方枠 VG5BF 75-88 |
925x920x81 |
¥15,186 |
VG5BF 90-88 |
T-25 |
900x900x90 |
¥62,436 |
四方枠 VG5BF 90-88 |
925x920x96 |
¥16,698 |
VG5BF 50-99 |
900
x
900 |
T-2 |
995x1,000x50 |
¥41,806 |
四方枠 VG5BF 50-99 |
900
x
900 |
1020x1020x56 |
¥14,278 |
VG5BF 65-99 |
T-14 |
995x1,000x65 |
¥50,155 |
四方枠 VG5BF 65-99 |
1,020x1,020x71 |
¥15,549 |
VG5BF 90-99 |
T-20
,T-25 |
995x1,000x90 |
¥72,600 |
四方枠 VG5BF 90-99 |
1,020x1,020x96 |
¥18,029 |
VG5BF 50-11 |
1,000
x
1,000 |
T-2 |
(550+550)
x1,100x50 |
¥50,760 |
四方枠 VG5BF 50-11 |
1,000
x
1,000 |
1,125x1,120
x56 |
¥15,549 |
VG5BF 75-11 |
T-14 |
(550+550)
x1,100x75 |
¥69,696 |
四方枠 VG5BF 75-11 |
1,125x1,120
x81 |
¥18,392 |
VG5BF 90-11 |
T-20 |
(550+550)
x1,100x90 |
¥88,875 |
四方枠 VG5BF 90-11 |
1,125x1,120
x96 |
¥20,328 |
VG5BF 100-11 |
T-25 |
(550+550)
x1,100x100 |
¥102,427 |
四方枠 VG5BF 100-11 |
1,125x1,120
x106 |
¥20,933 |
|
|
|
|
|
|
|
|
|
|
 |
NO.221004 |
