 横断・側溝用【歩道用】グレーチングの販売

3-1.  ニムラ 鋼板製グレーチング PKD-M 一般型(プレーン)
3-2.  ニムラ 鋼板製グレーチング PKD-MV スベリ止(ノンスリップ)
支払
送料
詳細
本州・四国(一部地域を除く)
1,620円
直送品につき3万円以上で送料無料
出荷 3~4営業日
欠品時:実働2週間目安
北海道・九州・離島・一部地域
見積フォームFAX見積用紙
3-1

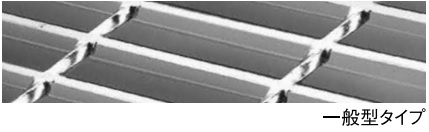

PKD-M(一般型)
ニムラ 鋼板製グレーチング

●公共建築協会評価対象製品

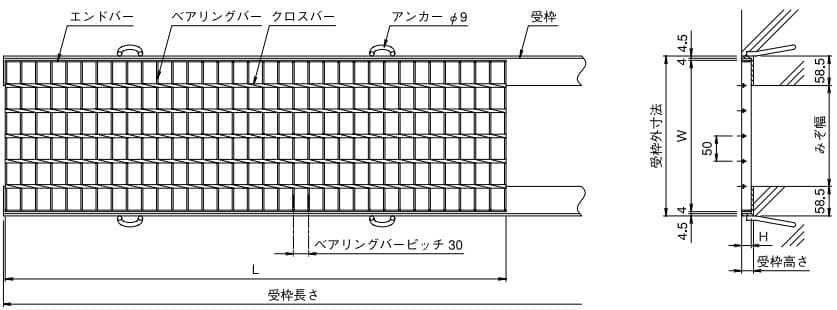

-- ベアリングバーピッチ 30.0mmタイプ --
-- クロスバーピッチ 50.0mmタイプ --



横断・側溝用グレーチング PKD-M のご注文方法について
1. グレーチングを1枚(L=993)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
 ● 規格寸法・価格一覧 ●
形式 溝幅
mm
実寸法
mm
重量 適用
荷重
税込価格
/枚
適用通し受枠 重量 税込価格
/両側
W L H kg/m 呼称 寸法 mm
(L=2,000)
kg/m
 PKD-M 19-1 100 200 993 19 4.5 歩道用 ¥2,340 L-19  L23.5x58.5x4.5  5.8 ¥2,520
 PKD-M 19-1.5 150 250 993 19 5.2 ¥2,460
 PKD-M 19-2 200 300 993 19 6.3 ¥2,640
 PKD-M 19-2.5 250 350 993 19 7.2 ¥3,000
 PKD-M 19-3 300 400 993 19 8.2 ¥3,420
 PKD-M 19-3.5 350 450 993 19 9.1 ¥3,780
 PKD-M 19-4 400 500 993 19 10.1 ¥4,140
 PKD-M 19-4.5 450 550 993 19 11.1 ¥4,560
 PKD-M 19-5 500 600 993 19 12.0 ¥4,860

GT-S 取手

GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,120 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
. 本製品の1枚の長さは993ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに発注ください。




3-2

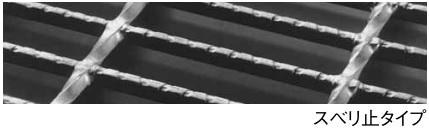

PKD-MV(スベリ止)
ニムラ 鋼板製グレーチング

●公共建築協会評価対象製品

-- ベアリングバーピッチ 30.0mmタイプ --
-- クロスバーピッチ 50.0mmタイプ --



 横断・側溝用グレーチング PKD-MV のご注文方法について
1. グレーチングを1枚(L=993)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
● 規格寸法・価格一覧 ●
形式 溝幅
mm
実寸法
mm
重量 適用荷重 税込価格
/枚
適用通し受枠 重量 税込価格
/両側

W L H kg/m 呼称 寸法 mm
(L=2,000)
kg/m
 PKD-MV 19-1 100 200 993 19 4.5 歩道用 ¥2,540 L-19 L23.5x58.5x4.5 5.8 ¥2,520
 PKD-MV 19-1.5 150 250 993 19 5.2 ¥2,670
 PKD-MV 19-2 200 300 993 19 6.3 ¥2,860
 PKD-MV 19-2.5 250 350 993 19 7.2 ¥3,250
 PKD-MV 19-3 300 400 993 19 8.2 ¥3,710
 PKD-MV 19-3.5 350 450 993 19 9.1 ¥4,100
 PKD-MV 19-4 400 500 993 19 10.1 ¥4,490
 PKD-MV 19-4.5 450 550 993 19 11.1 ¥4,940
 PKD-MV 19-5 500 600 993 19 12.0 ¥5,270


GT-S 取手

GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,120 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

 注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
2. 本製品の1枚の長さは993ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに発注ください。
