お店からのご案内

 横断・側溝用【歩道用】グレーチングの販売

3-3.  ニムラ 鋼板製グレーチング PKD 一般型(プレーン)
3-4.  ニムラ 鋼板製グレーチング PKD-V スベリ止(ノンスリップ)
3-5.  中部コーポ グレーチング VG5B スベリ止(ノンスリップ)
支払
送料
詳細
本州・四国(一部地域を除く)
1,944円※加算送料について

直送品につき3万円以上で送料無料
出荷 3~4営業日
欠品時:実働2週間目安
北海道・九州・離島・一部地域
見積フォームFAX見積用紙

3-3

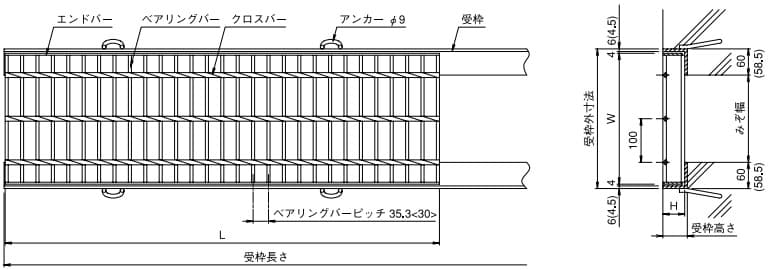

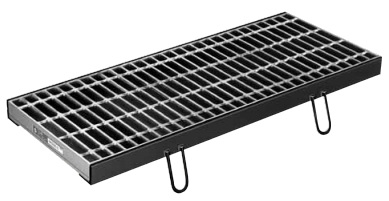

PKD(一般型)
ニムラ 鋼板製グレーチング

●公共建築協会評価対象製品

ニムラ鋼板製グレーチング PKD
-- クロスバーピッチ100mmタイプ --


 横断・側溝用グレーチング PKD のご注文方法について
1. グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
● 規格寸法・参考価格 ●
グレーチング 適用受枠
形式 溝幅
mm
寸法 mm 適用荷重 税込価格
/枚
形式 寸法 mm
(L=2,000)
税込価格
/m
W L H 横断 側溝
PKD 19-1 100 200 995 19 T-6 T-6 ¥3,460 L-19 L23.5x58.5x4.5 ¥2,700
PKD 25-1 200 995 25 T-14 T-14 ¥3,780 L-25 L31x60x6 ¥3,030
PKD 32-1 200 995 32 T-20 T-20 ¥4,270 L-32 L38x60x6 ¥3,140
PKD 19-1.5 150 250 995 19 T-2 T-6 ¥3,890 L-19 L23.5x58.5x4.5 ¥2,700
PKD 25-1.5 250 995 25 T-14 T-14 ¥4,270 L-25 L31x60x6 ¥3,030
PKD 32-1.5 250 995 32 T-25 T-25 ¥4,860 L-32 L38x60x6 ¥3,140
PKD 25-2 200 300 995 25 T-2 T-6 ¥4,590 L-25 L31x60x6 ¥3,030
PKD 32-2 300 995 32 T-14 T-14 ¥5,300 L-32 L38x60x6 ¥3,140
PKD 38-2 300 995 38 T-20 T-25 ¥5,730 L-38 L44x60x6 ¥3,460
PKD 44-2 300 995 44 T-25 T-25 ¥6,430 L-44 L50x60x6 ¥3,620
PKD 25-2.5 250 350 995 25 T-2 T-2 ¥5,080 L-25 L31x60x6 ¥3,030
PKD 32-2.5 350 995 32 T-2 T-6 ¥5,460 L-32 L38x60x6 ¥3,140
PKD 38-2.5 350 995 38 T-14 T-14 ¥6,540 L-38 L44x60x6 ¥3,460
PKD 44-2.5 350 995 44 T-20 T-25 ¥7,080 L-44 L50x60x6 ¥3,620
PKD 50-2.5 350 995 50 T-25 T-25 ¥9,080 L-50 L56x60x6 ¥3,890
PKD 25-3 300 400 995 25 - T-2 ¥5,460 L-25 L31x60x6 ¥3,030
PKD 32-3 400 995 32 T-2 T-2 ¥6,050 L-32 L38x60x6 ¥3,140
PKD 38-3 400 995 38 T-2 T-6 ¥6,970 L-38 L44x60x6 ¥3,460
PKD 44-3 400 995 44 T-14 T-14 ¥7,780 L-44 L50x60x6 ¥3,620
PKD 50-3 400 995 50 T-20 T-25 ¥9,990 L-50 L56x60x6 ¥3,890
PKD 55-3 400 995 55 T-25 T-25 ¥11,240 L-55 L61x60x6 ¥4,000
PKD 25-3.5 350 450 995 25 T-2 ¥5,840 L-25 L31x60x6 ¥3,030
PKD 32-3.5 450 995 32 T-2 T-2 ¥6,430 L-32 L38x60x6 ¥3,140
PKD 44-3.5 450 995 44 T-6 T-6 ¥8,540 L-44 L50x60x6 ¥3,620
PKD 50-3.5 450 995 50 T-14 T-14 ¥10,910 L-50 L56x60x6 ¥3,890
PKD 55-3.5 450 995 55 T-20 T-25 ¥12,260 L-55 L61x60x6 ¥4,000
PKD 60-3.5 450 995 60 T-25 T-25 ¥13,610 L-60 L61x60x6 ¥4,160
PKD 32-4 400 500 995 32 - T-2 ¥7,240 L-32 L38x60x6 ¥3,140
PKD 38-4 500 995 38 T-2 T-2 ¥8,160 L-38 L44x60x6 ¥3,460
PKD 44-4 500 995 44 T-2 T-6 ¥9,350 L-44 L50x60x6 ¥3,620
PKD 50-4 500 995 50 T-14 T-14 ¥11,940 L-50 L56x60x6 ¥3,890
PKD 55-4 500 995 55 T-14 T-20 ¥13,720 L-55 L61x60x6 ¥4,000
PKD 60-4 500 995 60 T-20 T-20 ¥14,210 L-60 L66x60x6 ¥4,160
PKD 65-4 500 995 65 T-25 T-25 ¥16,040 L-65 L71x60x6 ¥4,270
PKD 32-4.5 450 550 995 32 - T-2 ¥7,670 L-32 L38x60x6 ¥3,140
PKD 38-4.5 550 995 38 T-2 T-2 ¥8,860 L-38 L44x60x6 ¥3,460
PKD 50-4.5 550 995 50 T-6 T-6 ¥13,070 L-50 L56x60x6 ¥3,890
PKD 55-4.5 550 995 55 T-14 T-14 ¥14,580 L-55 L61x60x6 ¥4,000
PKD 65-4.5 550 995 65 T-20 T-20 ¥16,420 L-65 L71x60x6 ¥4,270
PKD 75-4.5 550 995 75 T-25 T-25 ¥20,040 L-75 L81x60x6 ¥4,380


GT-S 取手

GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,200 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。




ページ先頭へ↑

3-4

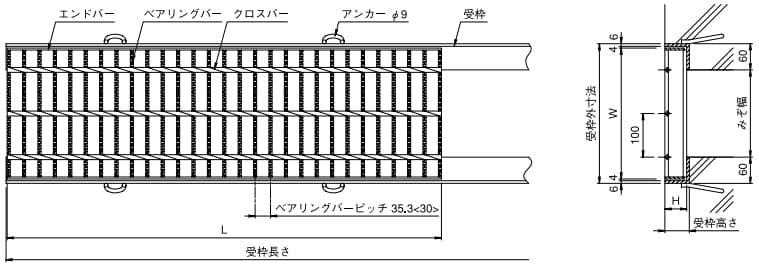

PKD-V(スベリ止)
ニムラ 鋼板製グレーチング

●公共建築協会評価対象製品

ニムラ鋼板製グレーチング PKD-V
-- クロスバーピッチ100mmタイプ --

 横断・側溝用グレーチング PKD-V のご注文方法について
1. グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。

● 規格寸法・参考価格 ●
グレーチング 適用受枠
形式 溝幅
mm
寸法 mm 適用荷重 税込価格
/枚
形式 寸法 mm
(L=2,000)
税込価格
/両側m
W L H 横断 側溝
PKD-V 25-1 100 200 995 25 T-14 T-14 ¥4,200 L-25 L31x60x6 ¥3,030
PKD-V 32-1 200 995 32 T-20 T-20 ¥4,730 L-32 L38x60x6 ¥3,140
PKD-V 25-1.5 150 250 995 25 T-14 T-14 ¥4,730 L-25 L31x60x6 ¥3,030
PKD-V 32-1.5 250 995 32 T-25 T-25 ¥5,430 L-32 L38x60x6 ¥3,140
PKD-V 25-2 200 300 995 25 T-2 T-6 ¥5,080 L-25 L31x60x6 ¥3,030
PKD-V 32-2 300 995 32 T-14 T-14 ¥5,900 L-32 L38x60x6 ¥3,140
PKD-V 38-2 300 995 38 T-20 T-25 ¥6,300 L-38 L44x60x6 ¥3,460
PKD-V 44-2 300 995 44 T-25 T-25 ¥7,120 L-44 L50x60x6 ¥3,620
PKD-V 25-2.5 250 350 995 25 T-2 T-2 ¥5,600 L-25 L31x60x6 ¥3,030
PKD-V 32-2.5 350 995 32 T-2 T-6 ¥6,070 L-32 L38x60x6 ¥3,140
PKD-V 38-2.5 350 995 38 T-14 T-14 ¥7,240 L-38 L44x60x6 ¥3,460
PKD-V 44-2.5 350 995 44 T-20 T-25 ¥7,820 L-44 L50x60x6 ¥3,620
PKD-V 50-2.5 350 995 50 T-25 T-25 ¥10,090 L-50 L56x60x6 ¥3,890
PKD-V 25-3 300 400 995 25 - T-2 ¥6,070 L-25 L31x60x6 ¥3,030
PKD-V 32-3 400 995 32 T-2 T-2 ¥6,710 L-32 L38x60x6 ¥3,140
PKD-V 38-3 400 995 38 T-2 T-6 ¥7,700 L-38 L44x60x6 ¥3,460
PKD-V 44-3 400 995 44 T-14 T-14 ¥8,640 L-44 L50x60x6 ¥3,620
PKD-V 50-3 400 995 50 T-20 T-25 ¥11,090 L-50 L56x60x6 ¥3,890
PKD-V 55-3 400 995 55 T-25 T-25 ¥12,490 L-55 L61x60x6 ¥4,000
PKD-V 25-3.5 350 450 995 25 T-2 ¥6,480 L-25 L31x60x6 ¥3,030
PKD-V 32-3.5 450 995 32 T-2 T-2 ¥7,120 L-32 L38x60x6 ¥3,140
PKD-V 44-3.5 450 995 44 T-6 T-6 ¥9,510 L-44 L50x60x6 ¥3,620
PKD-V 50-3.5 450 995 50 T-14 T-14 ¥12,140 L-50 L56x60x6 ¥3,890
PKD-V 55-3.5 450 995 55 T-20 T-25 ¥13,590 L-55 L61x60x6 ¥4,000
PKD-V 60-3.5 450 995 60 T-25 T-25 ¥15,110 L-60 L61x60x6 ¥4,160
PKD-V 32-4 400 500 995 32 - T-2 ¥8,050 L-32 L38x60x6 ¥3,140
PKD-V 38-4 500 995 38 T-2 T-2 ¥9,040 L-38 L44x60x6 ¥3,460
PKD-V 44-4 500 995 44 T-2 T-6 ¥10,330 L-44 L50x60x6 ¥3,620
PKD-V 50-4 500 995 50 T-14 T-14 ¥13,240 L-50 L56x60x6 ¥3,890
PKD-V 55-4 500 995 55 T-14 T-20 ¥14,820 L-55 L61x60x6 ¥4,000
PKD-V 60-4 500 995 60 T-20 T-20 ¥15,750 L-60 L66x60x6 ¥4,160
PKD-V 65-4 500 995 65 T-25 T-25 ¥17,790 L-65 L71x60x6 ¥4,270
PKD-V 32-4.5 450 550 995 32 - T-2 ¥8,520 L-32 L38x60x6 ¥3,140
PKD-V 38-4.5 550 995 38 T-2 T-2 ¥9,800 L-38 L44x60x6 ¥3,460
PKD-V 50-4.5 550 995 50 T-6 T-6 ¥14,530 L-50 L56x60x6 ¥3,890
PKD-V 55-4.5 550 995 55 T-14 T-14 ¥16,160 L-55 L61x60x6 ¥4,000
PKD-V 65-4.5 550 995 65 T-20 T-20 ¥18,200 L-65 L71x60x6 ¥4,270
PKD-V 75-4.5 550 995 75 T-25 T-25 ¥22,220 L-75 L81x60x6 ¥4,380


GT-S 取手

GT-S 取手
形式 税込価格 摘要
GT-S 取手 ¥1,200 2本1組

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。




ページ先頭へ↑

3-5

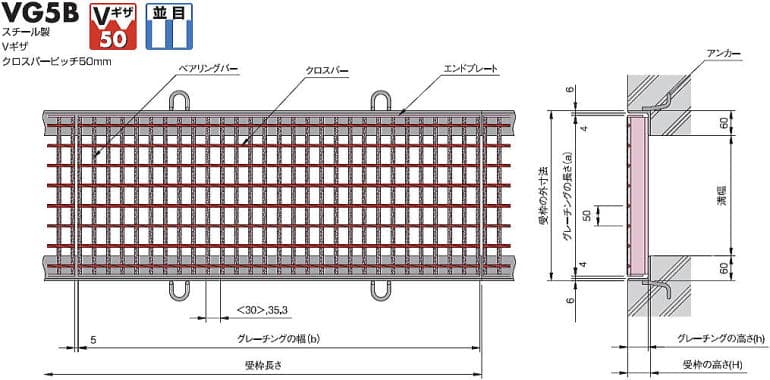

VG5B(スベリ止)
中部コーポ  グレーチング

●公共建築協会評価対象製品

中部コーポ グレーチング VG5B
 -- クロスバーピッチ50mmタイプ -- 注:<>寸法は、
h<=44の場合を示す。
■部品構成表
部品名 材質 表面処理
グレーチング SS400 溶融亜鉛メッキ
受枠 錆止め塗装(黒)


支払
送料
詳細
本州・四国(一部地域を除く)
1,944円※加算送料について

直送品につき3万円以上で送料無料
出荷 3~4営業日
欠品時:実働2週間目安
北海道・九州・離島・一部地域
見積フォームFAX見積用紙
横断・側溝用グレーチング VG5B のご注文方法について
1. グレーチングを1枚(L=995)単位、加工のない通し受枠を両側1m単位で購入の場合
下欄の価格一覧の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
● 規格寸法・参考価格 ●
グレーチング    適用受枠
形式 溝幅 寸法 mm
bxaxh
質量
kg/枚
適用荷重 税込価格
/枚
  形式 寸法mm 質量
kg/m
税込価格
/両側m
横断 側溝
VG5B 25-2 200 995x300x25 10.6 T-2 T-2
T-6
¥5,602   GT-1-25 L31x60x6 8.0 ¥3,447
VG5B 32-2 995x300x32 13.1 T-6
T-14
T-14 ¥6,341   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 38-2 995X300x38 15.4 T-20 T-20 ¥6,956   GT-1-38 L44x60x6 9.4 ¥4,063
VG5B 44-2 995x300x44 17.2 T-25 T-25 ¥7,818   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 25-2.5 250 995x350x25 12.1 T-2 T-2 ¥6,156   GT-1-25 L31x60x6 8.0 ¥3,447
VG5B 32-2.5 995x350x32 15.1 - T-6 ¥6,710   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 38-2.5 995x350x38 17.6 T-6
T-14
T-14 ¥8,003   GT-1-38 L44x60x6 9.4 ¥4,063
VG5B 44-2.5 995x350x44 19.7 T-20 T-20
T-25
¥8,680   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 50-2.5 995x350x50 25.4 T-25 - ¥11,081   GT-1-50 L56x60x6 10.8 ¥4,555
VG5B 25-3 300 995x400x25 13.7 - T-2 ¥6,710   GT-1-25 L31x60x6 8.0 ¥3,447
VG5B 32-3 995x400x32 17.0 T-2 - ¥7,326   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 38-3 995x400x38 19.8 - T-6 ¥8,495   GT-1-38 L44x60x6 9.4 ¥4,063
VG5B 44-3 995x400x44 22.2 T-6
T-14
T-14 ¥9,542   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 50-3 995x400x50 28.6 T-20 T-20
T-25
¥12,250   GT-1-50 L56x60x6 10.8 ¥4,555
VG5B 55-3 995x400x55 31.2 T-25 - ¥13,789   GT-1-55 L61x60x6 11.1 ¥4,679
VG5B 25-3.5 350 995x450x25 15.2 - T-2 ¥7,141   GT-1-25 L31x60x6 8.0 ¥3,447
VG5B 32-3.5 995x450x32 18.9 T-2 - ¥7,880   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 44-3.5 995x450x44 24.7 T-6 T-6 ¥10,527   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 50-3.5 995x450x50 31.9 T-14 T-14 ¥13,420   GT-1-50 L56x60x6 10.8 ¥4,555
VG5B 55-3.5 995x450x55 34.7 T-20 T-20
T-25
¥14,959   GT-1-55 L61x60x6 11.1 ¥4,679
VG5B 60-3.5 995x450x60 38.1 T-25 - ¥16,744   GT-1-60 L66x60x6 11.8 ¥4,802
VG5B 32-4 400 995x500x32 20.8 - T-2 ¥8,865   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 38-4 995x500x38 24.3 T-2 - ¥9,973   GT-1-38 L44x60x6 9.4 ¥4,063
VG5B 44-4 995x500x44 27.2 - T-6 ¥11,450   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 50-4 995x500x50 35.2 T-6
T-14
T-14 ¥14,590   GT-1-50 L56x60x6 10.8 ¥4,555
VG5B 55-4 995x500x55 38.2 - T-20 ¥16,313   GT-1-55 L61x60x6 11.1 ¥4,679
VG5B 60-4 995x500x60 42.0 T-20 - ¥17,360   GT-1-60 L66x60x6 11.8 ¥4,802
VG5B 65-4 995x500x65 44.3 T-25 T-25 ¥19,576   GT-1-65 L71x60x6 12.3 ¥4,925
VG5B 32-4.5 450 995x550x32 22.8 - T-2 ¥9,357   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 38-4.5 995x550X38 26.5 T-2 - ¥10,835   GT-1-38 L44x60x6 9.4 ¥4,063
VG5B 50-4.5 995x550x50 38.5 T-6 T-6 ¥16,006   GT-1-50 L56x60x6 10.8 ¥4,555
VG5B 55-4.5 995x550x55 41.8 T-14 T-14 ¥17,852   GT-1-55 L61x60x6 11.1 ¥4,679
VG5B 65-4.5 995x550x65 48.4 T-20 T-20 ¥20,069   GT-1-65 L71x60x6 12.3 ¥4,925
VG5B 75-4.5 995x550x75 55.3 T-25 T-25 ¥24,439   GT-1-75 PL81x60x6 13.3 ¥5,048
VG5B 32-5 500 995x600x32 24.7 - T-2 ¥9,973   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 44-5 995x600x44 32.3 T-2 - ¥13,359   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 50-5 995x600x50 41.7 - T-6 ¥17,360   GT-1-50 L56x60x6 10.8 ¥4,555
VG5B 55-5 995x600x55 45.3 T-6
T-14
- ¥18,899   GT-1-55 L61x60x6 11.1 ¥4,679
VG5B 60-5 995x600x60 49.7 - T-14 ¥20,684   GT-1-60 L66x60x6 11.8 ¥4,802
VG5B 65-5 995x600x65 52.5 T-20 - ¥21,792   GT-1-65 L71x60x6 12.3 ¥4,925
VG5B 75-5 995x600x75 60.0 T-25 T-20 ¥25,178   GT-1-75 PL81x60x6 13.3 ¥5,048
VG5B 90-5 995x600x90 69.7 - T-25 ¥34,043   GT-1-90 L96x60x6 14.8 ¥5,910
VG5B 32-5.5 550 995x650x32 26.6 - T-2 ¥10,650   GT-1-32 L38x60x6 8.9 ¥3,570
VG5B 44-5.5 995x650x44 34.8 T-2 - ¥15,390   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 50-5.5 995x650x50 45.0 - T-6 ¥18,530   GT-1-50 L56x60x6 10.8 ¥4,555
VG5B 55-5.5 995x650x55 48.9 T-6 - ¥20,130   GT-1-55 L61x60x6 11.1 ¥4,679
VG5B 60-5.5 995x650x60 53.6 T-14 - ¥22,285   GT-1-60 L66x60x6 11.8 ¥4,802
VG5B 65-5.5 995x650x65 56.6 - T-14 ¥23,454   GT-1-65 L71x60x6 12.3 ¥4,925
VG5B 75-5.5 995x650x75 64.7 T-20 T-20 ¥26,779   GT-1-75 PL81x60x6 13.3 ¥5,048
VG5B 90-5.5 995x650X90 75.2 T-25 T-25 ¥40,691   GT-1-90 L96x60x6 14.8 ¥5,910
VG5B 38-6 600 995x700x38 33.2 - T-2 ¥13,605   GT-1-38 L44x60x6 9.4 ¥4,063
VG5B 44-6 995x700x44 37.3 T-2 - ¥15,636   GT-1-44 L50x60x6 10.0 ¥4,309
VG5B 55-6 995x700x55 52.4 - T-6 ¥21,546   GT-1-55 L61x60x6 11.1 ¥4,679
VG5B 60-6 995x700x60 57.5 T-6 - ¥23,639   GT-1-60 L66x60x6 11.8 ¥4,802
VG5B 65-6 995x700x65 60.7 T-14 - ¥25,055   GT-1-65 L71x60x6 12.3 ¥4,925
VG5B 75-6 995x700x75 69.4 T-20 T-14 ¥28,872   GT-1-75 PL81x60x6 13.3 ¥5,048
VG5B 90-6 995x700x90 80.5 T-25 T-20 ¥41,799   GT-1-90 L96x60x6 14.8 ¥5,910
VG5B 100-6 995x700x100 89.6 - T-25 ¥48,571   GT-1-100 L106x60x6 15.3 ¥6,033


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 発注
見積商品   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

注 意 事 項
. 通し受枠には2mタイプと1mタイプがあり、黒塗り仕上げです。
ご発注時に特段の指示のない場合、2mタイプが優先して出荷され、奇数m調整のための1m分だけが1mタイプが2本出荷されます。 例)5mの場合、1m通し枠2本、2m通し枠4本となります。
. 本製品の1枚の長さは995ミリのため、連続敷設枚数が多い場合、メートル換算の受枠に対して大きな隙間が生じる場合(足りなくなる場合)があります。グレーチング敷設時のクリアランスを多めにとるか、グレーチングを多めに御発注ください。



外構プロ    グレーチングの販売     横断側溝用グレーチング(歩道タイプ)   横断側溝用グレーチング(細目タイプ)
横断側溝用グレーチング
歩道タイプ
  横断側溝用グレーチング
細目タイプ


NO.180821
