【プレーン】U字溝グレーチングの販売

1-1.  歩行用 圧接U字溝グレーチング
1-2.  一般用 圧接U字溝グレーチング
歩行用圧接U字溝グレーチング
支払
送料
詳細
本州・四国(一部地域を除く)
1,980円※加算送料について

直送品につき3万円以上で送料無料
出荷 2~5営業日
欠品時:ご連絡
個人宅配達
北海道・九州・一部地域

見積フォームFAX見積用紙
(注意)本州・四国の個人様宅は送料見積とさせていただきます。※加算送料について

1.歩行用 圧接U字溝グレーチング

歩行用圧接U字溝グレーチング
歩行用圧接U字溝グレーチングの特徴
  • 圧接式U字溝グレーチングは並列したベアリングバー上をクロスバーが交差・圧接したグレーチングで、ツバがL3x30、クロスバーピッチが50ミリになっております。
  • ベアリングバーはプレーンタイプのFB3x19を使用していますので、歩行専用タイプとなります。

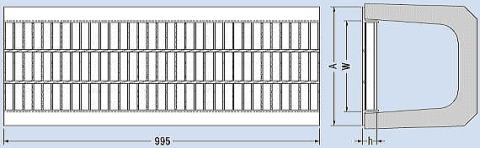

歩行用圧接U字溝グレーチング 寸法図
グレーチングの形式説明

グレーチングの形式説明


 歩行用 圧接U字溝グレーチング ●
(長さ993ミリ ピッチ30ミリ)
形式 サイズ(mm) 適用
荷重
税込価格
(税抜価格)

溝幅 内幅
(W)
外幅
(A)
高さ
(h)
ツバ
圧歩 19-10 100 90 144 19 L30x30x3 歩行用 ¥2,365(¥2,150)
圧歩 19-12 120 110 164 ¥2,530(¥2,300)
圧歩 19-15 150 140 194 ¥2,640(¥2,400)
圧歩 19-18 180 170 224 ¥2,915(¥2,650)
圧歩 19-20 200 190 244 ¥3,080(¥2,800)
圧歩 19-24 240 230 284 ¥3,300(¥3,000)
圧歩 19-30 300 290 344 ¥3,740(¥3,400)
圧歩 19-36 360 350 404 ¥4,565(¥4,150)
圧歩 19-45 450 440 494 ¥5,005(¥4,550)
*ニムラPUCMが主な販売対象となりますが、在庫状況により他社品になることがあります。


2.一般用 圧接U字溝グレーチング
一般用圧接U字溝グレーチング   一般用圧接式U字溝グレーチングの特徴

  • 圧接式U字溝グレーチングは並列したベアリングバー上をクロスバーが交差・圧接したグレーチングで、ベアリングバーの大きさによりツバがL5x40以上、クロスバーピッチが100ミリになっております。
  • ベアリングバーはプレーンタイプのIバーを使用し、車両通行に対応していますので、車両通過時の衝撃が小さい敷地内等の側溝にご利用ください。
  • すべてのU字溝グレーチングはツバ・上面が路面より出ます。車両通過時の衝撃の大きい場所でのご利用は、適用荷重とは関係なく避けてください。

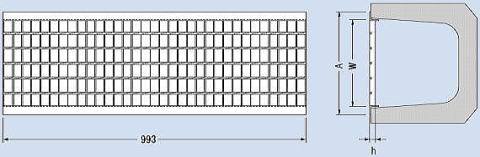

一般用圧接U字溝グレーチング 寸法図
グレーチングの形式説明

グレーチングの形式説明
 一般用 圧接U字溝グレーチング ●
(車両通行用 ピッチ30、35.3ミリ)
形式 サイズ(㎜) 適用
荷重
税込価格
(税抜価格)

溝幅 内幅
(W)
外幅
(A)
高さ
(H)
ツバ
圧接 19-12 120 110 180 19 L40x40x5 T-14 ¥3,795(¥3,450)
圧接 25-12 120 110 180 25 L40x40x5 T-14 ¥4,015(¥3,650)
圧接 19-15 150 140 210 19 L40x40x5 T-2 ¥4,070(¥3,700)
圧接 25-15 150 140 210 25 L40x40x5 T-14 ¥4,400(¥4,000)
圧接 19-18 180 170 240 19 L40x40x5 T-2 ¥4,400(¥4,000)
圧接 25-18 180 170 240 25 L40x40x5 T-14 ¥4,675(¥4,250)
圧接 25-24 240 230 300 25 L40x40x5 T-2 ¥5,225(¥4,750)
圧接 32-24 240 230 300 32 L40x40x5 T-14 ¥5,390(¥4,900)
圧接 25-30 300 290 360 25 L40x40x5 T-2 ¥5,830(¥5,300)
圧接 38-30 300 290 360 38 L40x40x5 T-6 ¥6,930(¥6,300)
圧接 44-30 300 288 376 44 L50x50x6 T-14 ¥7,975(¥7,250)
圧接 32-36 360 350 420 32 L40x40x5 T-2 ¥6,545(¥5,950)
圧接 44-36 360 347 435 44 L50x50x6 T-6 ¥9,570(¥8,700)
圧接 50-36 360 347 435 50 L50x50x6 T-14 ¥11,000(¥10,000)
圧接 32-40 400 390 460 32 L40x40x5 T-2 ¥7,315(¥6,650)
圧接 44-40 400 387 475 44 L50x50x6 T-6 ¥10,835(¥9,850)
圧接 50-40 400 387 475 50 L50x50x6 T-14 ¥12,925(¥11,750)
圧接 32-45 450 440 510 32 L40x40x5 T-2 ¥8,250(¥7,500)
圧接 50-45 450 437 525 50 L50x50x6 T-6 ¥14,300(¥13,000)
圧接 55-45 450 433 547 55 L65x65x8 T-14 ¥15,950(¥14,500)
圧接 32-50 500 490 560 32 L40x40x5 T-2 ¥10,395(¥9,450)
圧接 50-50 500 487 575 50 L50x50x6 T-6 ¥15,400(¥14,000)
圧接 60-50 500 483 571 60 L50x50x6 T-14 ¥20,955(¥19,050)
圧接 38-60 600 590 660 38 L40x40x5 T-2 ¥13,530(¥12,300)
圧接 55-60 600 583 697 55 L65x65x8 T-6 ¥23,100(¥21,000)
圧接 75-60 600 583 715 75 L75x75x9 T-14 ¥30,360(¥27,600)
*ニムラPUCが主な販売対象となりますが、在庫状況により他社品になることがあります。
■梱包形態・出荷メーカーについて
  • 弊社では、20~30枚以上、200~300㎏以上のグレーチングのご注文を目安に、パレット上にフィルムで梱包して出荷しております。
  • 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  • 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。
    メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
