【プレーン細目】U字溝グレーチングの販売

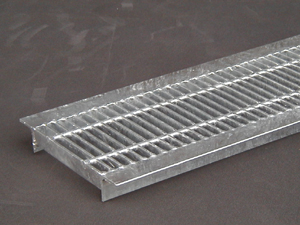

プレーン細目U字溝グレーチング 19-15

支払
送料
詳細
本州・四国の事業所届け
1,980円※加算送料について

直送品につき3万円以上で送料無料
出荷 2~5営業日
欠品時:ご連絡
個人・現場、北海道・東北
九州・離島一部地域

見積フォームFAX見積用紙
個人様の場合、西濃運輸引取にしていただくことで、送料を事業所扱いとさせていただきます。


細目U字溝グレーチング
の特徴
  • 細目U字溝グレーチングは、並列したベアリングバー上をクロスバーが交差・圧接したプレーンタイプグレーチングで、隙間が10ミリ前後でハイヒールのかかとが入りにくい歩行性を重視したグレーチングです(ベアリングバーFB3x19を使用しピッチ12.5の場合、隙間は9.5ミリです)
  • 細目U字溝グレーチングのベアリングバーがH19ミリタイプのツバは、L3x30の歩行用です。溝長手方向にそりやすいので、適用荷重が高くても歩行者を優先した場合にご利用ください。車両通行を重視する場合はL5x40以上のツバで構成されたグレーチングをご利用ください
  • すべてのU字溝グレーチングはツバ・上面が路面より出ます。車両通過時の衝撃の大きい場所でのご利用は、適用荷重とは関係なく避けてください。

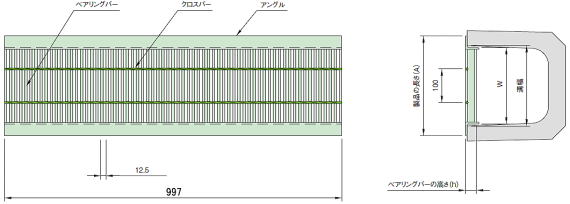

プレーン細目U字溝グレーチング 寸法図 グレーチングの形式説明

グレーチングの形式説明

プレーン細目U字溝グレーチング(メインバーピッチ12.5ミリ=隙間約10ミリ クロスバーピッチ100ミリ)
形式 サイズ(mm) 適用荷重 税込価格
(税抜価格)
ダウンロード
溝幅 内幅
(W)
外幅
(A)
高さ
(H)
ツバ規格
細目 19-09 90 80 134 19 L30x30x3 T-14 ¥3,556(¥3,233)
細目 19-10 100 90 144 ¥3,615(¥3,286)
細目 19-12 120 110 164 ¥3,731(¥3,392)
細目 19-15 150 140 194 T-6 ¥3,906(¥3,551)
細目 25-15 210 25 L40x40x5 T-14 ¥6,763(¥6,148)
細目 19-18 180 170 224 19 L30x30x3 T-6 ¥4,489(¥4,081)
細目 25-18 240 25 L40x40x5 T-14 ¥7,171(¥6,519)
細目 19-20 200 190 244 19 L30x30x3 T-2 ¥4,839(¥4,399)
細目 25-20 260 25 L40x40x5 T-14 ¥7,462(¥6,784)
細目 19-24 240 230 284 19 L30x30x3 T-2 ¥5,539(¥5,035)
細目 25-24 300 25 L40x40x5 T-6 ¥8,628(¥7,844)
細目 32-24 32 T-14 ¥9,211(¥8,374)
細目 19-30 300 290 344 19 L30x30x3 歩行用 ¥6,763(¥6,148)
細目 25-30 360 25 L40x40x5 T-2 ¥10,203(¥9,275)
細目 32-30 32 T-14 ¥10,786(¥9,805)
細目 19-36 360 350 404 19 L30x30x3 歩行用 ¥8,337(¥7,579)
細目 25-36 420 25 L40x40x5 T-2 ¥11,660(¥10,600)
細目 38-36 38 T-6 ¥14,225(¥12,932)
細目 19-45 450 440 494 19 L30x30x3 歩行用 ¥9,969(¥9,063)
細目 32-45 510 32 L40x40x5 T-2 ¥15,100(¥13,727)
細目 38-45 510 38 T-6 ¥19,239(¥17,490)
細目 44-45  437 525 44 L50x50x6 T-14 ¥24,486(¥22,260)

*ニムラPUCSが主な販売対象となりますが、在庫状況・規格都合により他社品になることがあります。

■梱包形態・出荷メーカーについて
  • 弊社では、20~30枚以上、200~300㎏以上のグレーチングのご注文を目安に、パレット上にフィルムで梱包して出荷しております。
  • 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
  • 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
