| ギザ歩行用圧接式U字溝グレーチングの特徴 |
- ギザ歩行用圧接式U字溝グレーチングは並列したベアリングバー上をクロスバーが交差・圧接したグレーチングで、ツバがＬ3ｘ30、クロスバーピッチが50ミリになっております。
- ベアリングバーは上面がタイプの凸凹したギザタイプの３ｘ１９を使用していますので、歩行専用タイプとなります。
|
|
|
 |
グレーチングの形式説明
 |
|
|
| |

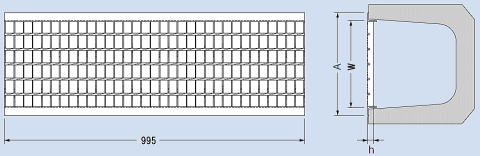

●ギザ圧接Ｕ字溝グレーチング（歩行用 メーンバーピッチ30ミリ クロスバーピッチ50ミリ）
| 形式 |
サイズ（ｍｍ） |
税込価格
（税抜価格） |
|
| 溝幅 |
内幅（Ｗ） |
外幅（Ａ） |
長さ（L） |
高さ（ｈ） |
ツバ寸法 |
| ギザ歩行 19-10 |
100 |
90 |
144 |
995 |
19 |
L30x30x3 |
¥3,267(¥2,970) |
|
| ギザ歩行 19-12 |
120 |
110 |
164 |
¥3,386(¥3,078) |
| ギザ歩行 19-15 |
150 |
140 |
194 |
¥3,505(¥3,186) |
| ギザ歩行 19-18 |
180 |
170 |
224 |
¥3,861(¥3,510) |
| ギザ歩行 19-20 |
200 |
190 |
244 |
¥4,099(¥3,726) |
| ギザ歩行 19-24 |
240 |
230 |
284 |
¥4,514(¥4,104) |
| ギザ歩行 19-30 |
300 |
290 |
344 |
¥5,049(¥4,590) |
| ギザ歩行 19-36 |
360 |
350 |
404 |
¥6,118(¥5,562) |
| ギザ歩行 19-45 |
450 |
440 |
494 |
¥6,653(¥6,048) |
|
| ＊ニムラＰＵＣＭＶが主な販売対象となりますが、在庫状況により他社品になることがあります。 |
| |
| ２．ギザ一般用 圧接Ｕ字溝グレーチング |
| ギザ圧接Ｕ字溝グレーチング（一般用）の特徴 |
- 圧接式U字溝グレーチングは並列したベアリングバー上をクロスバーが交差・圧接したグレーチングで、ベアリングバーの大きさによりツバがＬ５ｘ４0以上、クロスバーピッチが通常１００ミリになっております。（クロスバー50ピッチタイプの場合はご相談ください。）
- ベアリングバーはプレーンタイプのＩバーを使用し、車両通行に対応していますので、車両通過時の衝撃が小さい敷地内等の側溝にご利用ください。
- すべてのU字溝グレーチングはツバ・上面が路面より出ます。車両通過時の衝撃の大きい場所でのご利用は、適用荷重とは関係なく避けてください。
|
|
|
 |
|
 |
グレーチングの形式説明
 |
|
|
|

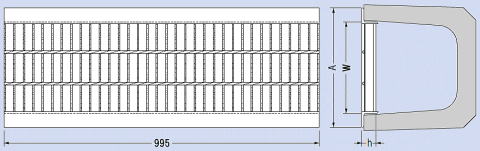

●ギザ圧接Ｕ字溝グレーチング（一般・車両通行用 メーンバーピッチ30ミリ クロスバーピッチ100ミリ）
| 形式 |
サイズ（㎜） |
適用荷重 |
税込価格
(税抜価格) |
|
| 溝幅 |
内幅（Ｗ） |
外幅（Ａ） |
高さ（Ｈ） |
ツバ |
| ギザ圧接 25-12 |
120 |
110 |
180 |
25 |
L40ｘ40ｘ5 |
Ｔ-14 |
¥5,346(¥4,860) |
|
| ギザ圧接 25-15 |
150 |
140 |
210 |
25 |
L40ｘ40ｘ5 |
Ｔ-14 |
¥5,881(¥5,346) |
| ギザ圧接 25-18 |
180 |
170 |
240 |
25 |
L40ｘ40ｘ5 |
Ｔ-14 |
¥6,237(¥5,670) |
| ギザ圧接 25-24 |
240 |
230 |
300 |
25 |
L40ｘ40ｘ5 |
Ｔ-2 |
¥7,128(¥6,480) |
| ギザ圧接 32-24 |
240 |
230 |
300 |
32 |
L40ｘ40ｘ5 |
Ｔ-14 |
¥7,247(¥6,588) |
| ギザ圧接 25-30 |
300 |
290 |
360 |
25 |
L40ｘ40ｘ5 |
Ｔ-2 |
¥7,781(¥7,074) |
| ギザ圧接 38-30 |
300 |
290 |
360 |
38 |
L40ｘ40ｘ5 |
Ｔ-6 |
¥9,207(¥8,370) |
| ギザ圧接 44-30 |
300 |
287 |
375 |
44 |
L50ｘ50ｘ6 |
Ｔ-14 |
¥10,930(¥9,936) |
| ギザ圧接 32-36 |
360 |
350 |
420 |
32 |
L40ｘ40ｘ5 |
Ｔ-2 |
¥8,732(¥7,938) |
| ギザ圧接 44-36 |
360 |
347 |
435 |
44 |
L50ｘ50ｘ6 |
Ｔ-6 |
¥12,890(¥11,718) |
| ギザ圧接 50-36 |
360 |
347 |
435 |
50 |
L50ｘ50ｘ6 |
Ｔ-14 |
¥14,791(¥13,446) |
| ギザ圧接 32-40 |
400 |
390 |
460 |
32 |
L40ｘ40ｘ5 |
Ｔ-2 |
¥10,217(¥9,288) |
| ギザ圧接 44-40 |
400 |
387 |
475 |
44 |
L50ｘ50ｘ6 |
Ｔ-6 |
¥14,375(¥13,068) |
| ギザ圧接 50-40 |
400 |
387 |
475 |
50 |
L50ｘ50ｘ6 |
Ｔ-14 |
¥17,345(¥15,768) |
| ギザ圧接 32-45 |
450 |
440 |
510 |
32 |
L40ｘ40ｘ5 |
Ｔ-2 |
¥11,345(¥10,314) |
| ギザ圧接 50-45 |
450 |
437 |
525 |
50 |
L50ｘ50ｘ6 |
Ｔ-6 |
¥19,008(¥17,280) |
| ギザ圧接 55-45 |
450 |
433 |
547 |
50 |
L65ｘ65ｘ8 |
Ｔ-6 |
¥21,681(¥19,710) |
| ギザ圧接 32-50 |
500 |
490 |
560 |
32 |
L40ｘ40ｘ5 |
Ｔ-2 |
¥13,900(¥12,636) |
| ギザ圧接 50-50 |
500 |
487 |
575 |
50 |
L50ｘ50ｘ6 |
Ｔ-6 |
¥20,849(¥18,954) |
| ギザ圧接 60-50 |
500 |
483 |
597 |
60 |
L65ｘ65ｘ8 |
Ｔ-14 |
¥28,690(¥26,082) |
| ギザ圧接 38-60 |
600 |
590 |
660 |
38 |
L40ｘ40ｘ5 |
Ｔ-2 |
¥18,592(¥16,902) |
| ギザ圧接 55-60 |
600 |
583 |
697 |
55 |
L65ｘ65ｘ8 |
Ｔ-6 |
¥31,660(¥28,782) |
| ギザ圧接 75-60 |
600 |
583 |
715 |
75 |
L75ｘ75ｘ9 |
Ｔ-14 |
¥41,580(¥37,800) |
|
| |
| ■ノンスリップＵ字溝グレーチングについて |
- ノンスリップＵ字溝グレーチングは、メインバーの表面に凸凹模様等を施すことにより、摩擦を増やしすべり防止機能を向上させ、快適な歩行感が得られます。革靴やスニーカーなど、底の平らな靴を履いた歩行者に効果を発揮します。
- ツバの厚み分だけグレーチングが突出しますので車両通行時に大きな衝撃のかかる場所での使用はできません。掲載の適用荷重は側溝での計算荷重です。
- 下のＵ字溝が凸凹（不陸）しているとガタツキ、Ｕ字溝の屈曲部が大きいと設置することができません。
|
|
| |
| ＊ニムラＰＵＣＶが主な販売対象となりますが、在庫状況により他社品になることがあります。 |
|
| 梱包形態・出荷メーカーについて |
- 弊社では、20～30枚以上、200～300㎏以上のグレーチングのご注文を目安に、パレット上にフィルムで梱包して出荷しております。
- 商品の引渡しは車上渡しですので、フォークリフトのない場合はフィルムを破いて手降ろししてください。
- 弊社では、同一規格のグレーチングをその時の在庫状況を勘案して複数の問屋から購入しておりますので、購入時期により出荷メーカーが違う場合がありますことを予めご了承ください。
- メーカーが違ってもプレーングレーチングは外観・荷重条件に大きな違いがありませんので、弊社独自の形式呼称を使用しております。
|
|
|
|
|
|
|
|
|
|
|
|
 |
|
