中部 ステンレスグレーチングの特徴

中部コーポレーションのステンレスグレーチングはサビに強く、美しいステンレスグレーチンクは建物の美観や周囲の景観をいっそう引立たせます。庭園の緑や花、照明設備等エクステリヤ周りの排水溝蓋としてもフィットします。



 サビに強い美しいフォルムで景観を創造

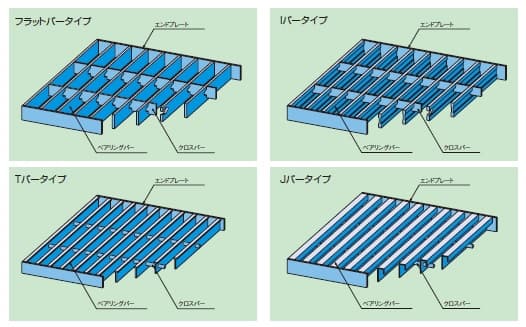

各部の名称



選定基準

敷設場所、用途、通行車両の総質量による適用荷重、条件に合わせて製品をお選びください。型式別選定(設計)基準以外でご使用の場合はお問い合わせください。
(例)・桝蓋で側溝使用、側溝で常時車が通行する場所
   ・フォークリフト、台車等が通行する場合


設計基準



強度区分

使用区分 適用荷重 進行方向 衝撃係数 支間距離 許容応力
(N/mm2)
一般溝用 T-20 Gタイプ 横断 0.40 溝幅 約180
一般タイプ
T-14 一般タイプ
T-6
T-2
T-20 Gタイプ 側溝 0 溝幅 約180
一般タイプ
T-14 一般タイプ
T-6
T-2
集水桝用 T-20 一般タイプ 横断 0 溝幅 約180
T-14
T-6
T-2
U字溝用 T-14 Gタイプ 側溝 0 溝幅 約180
T-14 一般タイプ
T-6
T-2
歩道用 5.0KN/m2 - - 0 溝幅 約180

タイプ
公道を除く、駐車場や工場・敷地内の道路で車両が通るところに使用できます。溶接強度を上げたタイプです。
〔例〕駐車場、工場・敷地内道路


一般タイプ
公道を除く、工場・敷地内及び建物の内外の車両の通行が少なく、通常は緊急車両を除く大型車両が通行しない場所で使用してください。
〔例〕建物廻り歩道、建屋内道路


注意

公道及び工場・事務所出入口等で、車両が頻繁に通行する場所やフォークリフトなどの特殊車両が通行する場所は別途ご相談ください。
〔例〕市場、清掃工場、倉庫


製品体系

一般溝用 集水桝用
一般
荷重

EP
EX
  CSB
CSNB
  CSBB
CSNBB
一般
荷重
CSM
CSNM

SIB
SVB
  SIBB
SVBB
SIK
SVK
歩道用

ETP
ETX
ETW
  ETP-B
ETX-B
ETW-B
歩道用
重荷重

CSB-G   CSBB-G
重荷重

SVG   SVGB

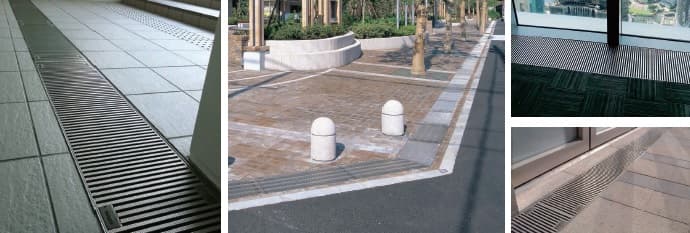

施工例

中部ステン施工例
