横断側溝用 一般タイプ
中部 ステンレスグレーチング CSB・CSNB
|
|
|
|
 |
 |
発注形式 |
|
製品情報 |

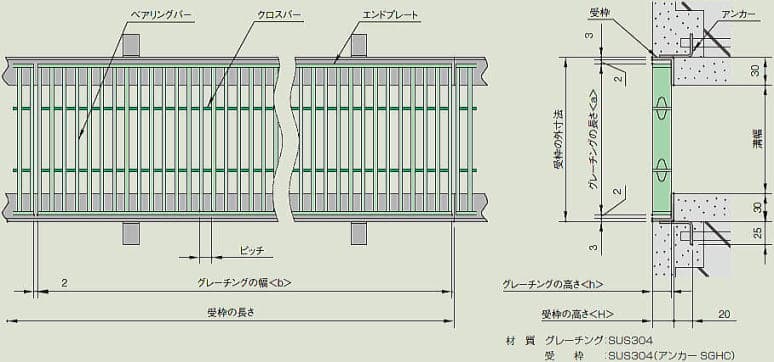

ステングレーチング CSB
呼称 |
|
20-2
寸法 |
|
P=15
ピッチ |
|

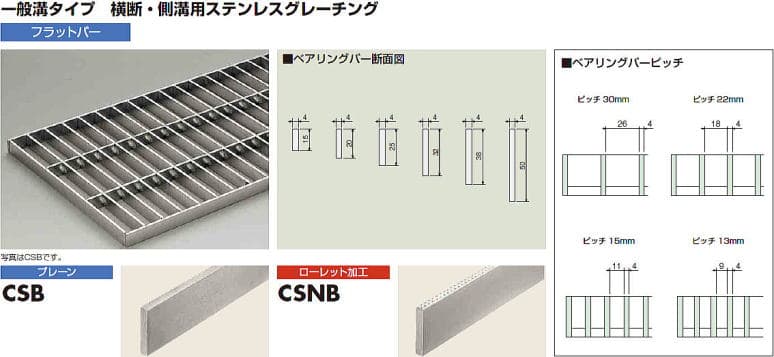

- CSBはプレーンタイプ・CSNBはノンスリップタイプです。
- ベアリングバーピッチは30、22、15、13mmです。
- ベアリングバーピッチ13mmタイプのみ寸法(b)が992mmです。
- メーカーによりグレーチングの幅と長さの表記が違います。
|
|
|
※ 受枠の発注漏れにご注意ください。 |
|
|
|
ステングレーチング CSB / CSNB のご注文方法について
|
1. |
グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
|
■ CSB(プレーンタイプ) 寸法価格表 ■
(※注意 P=13はb寸法992ミリ)
溝幅 |
呼称 |
グレーチング |
適用受枠 |
b |
a |
h |
ピッチ30mm |
ピッチ22mm |
ピッチ15mm |
ピッチ13mm |
型式
記号 |
税込価格
/両側m |
質量
kg
/枚 |
適用
荷重 |
税込価格
/枚 |
質量
kg
/枚 |
適用
荷重 |
税込価格
/枚 |
質量
kg
/枚 |
適用
荷重 |
税込価格
/枚 |
質量
kg
/枚 |
適用
荷重 |
税込価格
/枚 |
100 |
CSB15-1 |
994
(992) |
150 |
15 |
3.6 |
T6/T14 |
¥9,266 |
4.4 |
T14 |
¥11,669 |
5.8 |
T14 |
¥15,272 |
6.5 |
T14 |
¥17,503 |
ST-1-15M |
¥5,262 |
CSB20-1 |
20 |
4.7 |
T20 |
¥11,726 |
5.7 |
T20 |
¥14,758 |
7.6 |
T20 |
¥19,276 |
8.4 |
T20 |
¥21,965 |
ST-1-20M |
¥5,377 |
CSB25-1 |
25 |
5.7 |
T20 |
¥15,044 |
7.1 |
T20 |
¥18,476 |
9.4 |
T20 |
¥24,939 |
10.4 |
T20 |
¥27,513 |
ST-1-25M |
¥6,178 |
150 |
CSB15-1.5 |
994
(992) |
200 |
15 |
4.4 |
歩/T2 |
¥11,097 |
5.5 |
T2 |
¥14,414 |
7.4 |
T2/T14 |
¥18,876 |
8.3 |
T6/T14 |
¥21,450 |
ST-1-15M |
¥5,262 |
CSB20-1.5 |
20 |
5.7 |
T2/T14 |
¥14,014 |
7.2 |
T14 |
¥18,075 |
9.8 |
T20 |
¥23,852 |
10.6 |
T20 |
¥27,742 |
ST-1-20M |
¥5,377 |
CSB25-1.5 |
25 |
7.1 |
T14/T20 |
¥17,846 |
8.9 |
T20 |
¥21,965 |
12.1 |
T20 |
¥29,401 |
13.5 |
T20 |
¥33,348 |
ST-1-25M |
¥6,178 |
CSB32-1.5 |
32 |
9.0 |
T20 |
¥21,622 |
11.4 |
T20 |
¥27,399 |
15.5 |
T20 |
¥36,780 |
17.3 |
T20 |
¥42,442 |
ST-1-32M |
¥7,036 |
200 |
CSB15-2 |
994
(992) |
250 |
15 |
5.2 |
歩 |
¥13,900 |
6.6 |
歩/T2 |
¥17,846 |
9.0 |
T2 |
¥24,024 |
10.2 |
T2 |
¥27,227 |
ST-1-15M |
¥5,262 |
CSB20-2 |
20 |
6.8 |
歩/T2 |
¥17,675 |
8.7 |
T2 |
¥22,708 |
11.9 |
T2/T14 |
¥30,831 |
13.3 |
T6/T14 |
¥34,663 |
ST-1-20M |
¥5,377 |
CSB25-2 |
25 |
8.4 |
T2/T6 |
¥21,793 |
10.7 |
T6/T14 |
¥27,685 |
14.8 |
T14/T20 |
¥37,352 |
16.5 |
T20 |
¥41,813 |
ST-1-25M |
¥6,178 |
CSB32-2 |
32 |
10.7 |
T14/T20 |
¥26,827 |
13.7 |
T20 |
¥34,263 |
18.9 |
T20 |
¥46,275 |
21.2 |
T20 |
¥55,942 |
ST-1-32M |
¥7,036 |
CSB38-2 |
38 |
12.7 |
T20 |
¥31,403 |
16.2 |
T20 |
¥40,841 |
22.4 |
T20 |
¥55,827 |
25.1 |
T20 |
¥63,206 |
ST-1-38M |
¥7,894 |
250 |
CSB15-2.5 |
994
(992) |
300 |
15 |
6.4 |
歩 |
¥16,188 |
8.0 |
歩 |
¥21,908 |
11.0 |
歩/T2 |
¥28,428 |
12.3 |
歩/T2 |
¥32,032 |
ST-1-15M |
¥5,262 |
CSB20-2.5 |
20 |
8.2 |
歩 |
¥20,535 |
10.4 |
歩/T2 |
¥26,426 |
14.3 |
T2 |
¥35,864 |
15.9 |
T2 |
¥40,669 |
ST-1-20M |
¥5,377 |
CSB25-2.5 |
25 |
10.1 |
歩/T2 |
¥25,397 |
12.9 |
T2 |
¥32,604 |
17.7 |
T2/T14 |
¥44,101 |
19.7 |
T6/T14 |
¥49,535 |
ST-1-25M |
¥6,178 |
CSB32-2.5 |
32 |
12.8 |
T2/T6 |
¥31,403 |
16.4 |
T6/T14 |
¥40,269 |
22.6 |
T14/T20 |
¥54,969 |
25.3 |
T20 |
¥61,719 |
ST-1-32M |
¥7,036 |
CSB38-2.5 |
38 |
15.1 |
T6/T14 |
¥36,722 |
19.3 |
T14/T20 |
¥47,590 |
26.7 |
T20 |
¥64,522 |
29.9 |
T20 |
¥74,074 |
ST-1-38M |
¥7,894 |
CSB50-2.5 |
50 |
19.9 |
T20 |
¥46,275 |
25.5 |
T20 |
¥62,119 |
35.2 |
T20 |
¥84,542 |
39.2 |
T20 |
¥100,844 |
ST-1-50M |
¥9,152 |
300 |
CSB15-3 |
994
(992) |
350 |
15 |
7.2 |
歩 |
¥19,162 |
9.1 |
歩 |
¥25,168 |
12.6 |
歩 |
¥33,920 |
14.2 |
歩 |
¥38,267 |
ST-1-15M |
¥5,262 |
CSB20-3 |
20 |
9.3 |
歩 |
¥24,310 |
11.9 |
歩/T2 |
¥31,632 |
16.5 |
歩/T2 |
¥42,728 |
18.3 |
T2 |
¥48,162 |
ST-1-20M |
¥5,377 |
CSB25-3 |
25 |
11.4 |
歩/T2 |
¥30,030 |
14.7 |
T2 |
¥40,383 |
20.4 |
T2 |
¥52,452 |
22.8 |
T2/T6 |
¥58,916 |
ST-1-25M |
¥6,178 |
CSB32-3 |
32 |
14.5 |
T2 |
¥37,066 |
18.7 |
T2/T6 |
¥48,620 |
26.0 |
T14 |
¥65,437 |
29.2 |
T14/T20 |
¥73,502 |
ST-1-32M |
¥7,036 |
CSB38-3 |
38 |
17.1 |
T2/T6 |
¥43,129 |
22.1 |
T14 |
¥57,143 |
30.8 |
T20 |
¥76,877 |
34.6 |
T20 |
¥86,372 |
ST-1-38M |
¥7,894 |
CSB50-3 |
50 |
22.6 |
T14/T20 |
¥53,196 |
29.1 |
T20 |
¥72,415 |
40.6 |
T20 |
¥97,297 |
45.3 |
T20 |
¥119,720 |
ST-1-50M |
¥9,152 |
350 |
CSB15-3.5 |
994
(992) |
400 |
15 |
8.3 |
歩 |
¥20,821 |
10.6 |
歩 |
¥27,399 |
14.5 |
歩 |
¥37,237 |
16.4 |
歩 |
¥41,928 |
ST-1-15M |
¥5,262 |
CSB20-3.5 |
20 |
10.7 |
歩 |
¥26,598 |
13.7 |
歩 |
¥34,377 |
18.9 |
歩/T2 |
¥46,847 |
20.9 |
歩/T2 |
¥53,654 |
ST-1-20M |
¥5,377 |
CSB25-3.5 |
25 |
13.1 |
歩 |
¥32,718 |
16.8 |
歩/T2 |
¥42,099 |
23.4 |
T2 |
¥57,314 |
26.0 |
T2 |
¥64,293 |
ST-1-25M |
¥6,178 |
CSB32-3.5 |
32 |
16.6 |
歩/T2 |
¥39,983 |
21.4 |
T2 |
¥52,395 |
28.8 |
T2/T6 |
¥71,042 |
33.3 |
T6/T14 |
¥81,224 |
ST-1-32M |
¥7,036 |
CSB38-3.5 |
38 |
19.5 |
T2 |
¥46,847 |
25.2 |
T2/T6 |
¥61,662 |
35.2 |
T14 |
¥83,455 |
39.4 |
T14/T20 |
¥94,037 |
ST-1-38M |
¥7,894 |
CSB50-3.5 |
50 |
25.8 |
T14 |
¥62,348 |
33.3 |
T14/T20 |
¥81,739 |
46.4 |
T20 |
¥110,911 |
51.6 |
T20 |
¥133,047 |
ST-1-50M |
¥9,152 |
400 |
CSB15-4 |
994
(992) |
450 |
15 |
9.2 |
歩 |
¥25,168 |
11.7 |
歩 |
¥32,890 |
16.1 |
歩 |
¥45,131 |
18.2 |
歩 |
¥50,565 |
ST-1-15M |
¥5,262 |
CSB20-4 |
20 |
11.8 |
歩 |
¥31,918 |
15.1 |
歩 |
¥41,356 |
21.0 |
歩/T2 |
¥56,914 |
23.4 |
歩/T2 |
¥63,892 |
ST-1-20M |
¥5,377 |
CSB25-4 |
25 |
14.5 |
歩 |
¥39,239 |
18.7 |
歩/T2 |
¥50,736 |
26.0 |
歩/T2 |
¥69,670 |
29.0 |
T2 |
¥78,078 |
ST-1-25M |
¥6,178 |
CSB32-4 |
32 |
18.3 |
歩/T2 |
¥48,277 |
23.7 |
T2 |
¥62,462 |
33.2 |
T2 |
¥86,258 |
37.2 |
T2/T6 |
¥96,954 |
ST-1-32M |
¥7,036 |
CSB38-4 |
38 |
21.6 |
T2 |
¥56,399 |
28.0 |
T2 |
¥69,784 |
39.2 |
T6/T14 |
¥101,301 |
44.1 |
T14 |
¥113,885 |
ST-1-38M |
¥7,894 |
CSB50-4 |
50 |
28.5 |
T2/T6 |
¥75,218 |
36.9 |
T14 |
¥97,469 |
51.7 |
T20 |
¥134,706 |
57.8 |
T20 |
¥151,466 |
ST-1-50M |
¥9,152 |
|
|
|
|
 |
 |
|
|
