横断側溝用 一般タイプ
中部 ステンレスグレーチング SIB・SVB
|
|
|
|
 |
|
 |
発注形式 |
|
製品情報 |

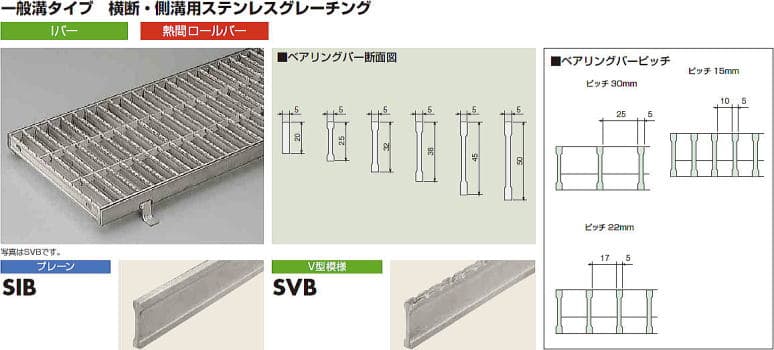

ステングレーチング SIB
ステングレーチング SVB

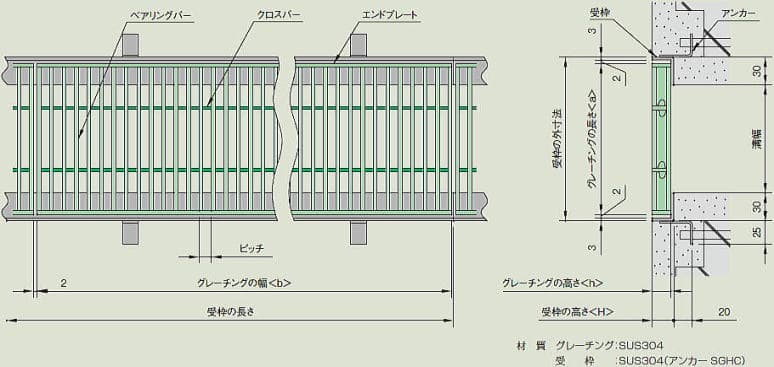

呼称 |
|
520-20
寸法 |
|
P=15
ピッチ |
|
- SIBはプレーンタイプ・SVBはノンスリップタイプです。
- 車両通行に対応したIバー仕様です。
- ベアリングバーピッチは30、22、15mmです。
- メーカーによりグレーチングの幅と長さの表記が違います。ご注意ください。
|
|
|
※ 受枠の発注漏れにご注意ください。 |
|
|
ステングレーチング SIB / SVB のご注文方法について
|
1. |
グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
■ SIB(プレーン)寸法価格表 ■
|
溝幅 |
呼称 |
b |
a |
h |
グレーチング |
適用受枠 |
ピッチ30mm |
ピッチ22mm |
ピッチ15mm |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
型式
記号 |
税込価格
/枚 |
100 |
SIB520-10 |
995 |
150 |
20 |
5.4 |
T20 |
¥19,791 |
6.6 |
T20 |
¥25,054 |
8.8 |
T20 |
¥33,634 |
ST-1-20M |
¥5,377 |
SIB525-10 |
25 |
5.5 |
T20 |
¥21,336 |
6.7 |
T20 |
¥28,028 |
8.7 |
T20 |
¥34,263 |
ST-1-25M |
¥6,178 |
SIB532-10 |
32 |
7.0 |
T20 |
¥26,426 |
8.5 |
T20 |
¥34,263 |
11.2 |
T20 |
¥44,730 |
ST-1-32M |
¥7,036 |
150 |
SIB520-15 |
995 |
200 |
20 |
6.7 |
T6/T14 |
¥24,138 |
8.4 |
T14/T20 |
¥31,460 |
11.4 |
T20 |
¥42,271 |
ST-1-20M |
¥5,377 |
SIB525-15 |
25 |
6.8 |
T14/T20 |
¥25,740 |
8.4 |
T20 |
¥35,006 |
11.2 |
T20 |
¥43,472 |
ST-1-25M |
¥6,178 |
SIB532-15 |
32 |
8.6 |
T20 |
¥31,632 |
10.7 |
T20 |
¥42,614 |
14.4 |
T20 |
¥54,168 |
ST-1-32M |
¥7,036 |
200 |
SIB520-20 |
995 |
250 |
20 |
8.5 |
T2 |
¥30,659 |
10.7 |
T2/T6 |
¥40,955 |
14.6 |
T14 |
¥53,253 |
ST-1-20M |
¥5,377 |
SIB525-20 |
25 |
8.5 |
T2/T14 |
¥33,004 |
10.6 |
T6/T14 |
¥42,271 |
14.2 |
T20 |
¥57,314 |
ST-1-25M |
¥6,178 |
SIB532-20 |
32 |
10.7 |
T14/T20 |
¥40,154 |
13.4 |
T20 |
¥51,423 |
18.1 |
T20 |
¥68,697 |
ST-1-32M |
¥7,036 |
SIB538-20 |
38 |
13.7 |
T20 |
¥49,478 |
17.2 |
T20 |
¥63,263 |
23.3 |
T20 |
¥84,370 |
ST-1-38M |
¥7,894 |
250 |
SIB520-25 |
995 |
300 |
20 |
9.6 |
歩/T2 |
¥35,407 |
12.3 |
T2 |
¥47,476 |
16.7 |
T2/T6 |
¥64,064 |
ST-1-20M |
¥5,377 |
SIB525-25 |
25 |
9.5 |
T2 |
¥38,324 |
12.0 |
T2/T6 |
¥49,707 |
16.2 |
T6/T14 |
¥69,269 |
ST-1-25M |
¥6,178 |
SIB532-25 |
32 |
12.1 |
T2/T14 |
¥46,218 |
15.4 |
T14/T20 |
¥61,719 |
20.9 |
T20 |
¥79,851 |
ST-1-32M |
¥7,036 |
SIB538-25 |
38 |
15.5 |
T14/T20 |
¥56,170 |
19.7 |
T20 |
¥73,845 |
26.9 |
T20 |
¥98,956 |
ST-1-38M |
¥7,894 |
SIB545-25 |
45 |
17.5 |
T20 |
¥65,952 |
22.3 |
T20 |
¥88,546 |
30.5 |
T20 |
¥115,601 |
ST-1-45M |
¥8,580 |
300 |
SIB520-30 |
995 |
350 |
20 |
11.4 |
歩 |
¥43,472 |
14.5 |
歩/T2 |
¥55,484 |
19.8 |
T2 |
¥75,390 |
ST-1-20M |
¥5,377 |
SIB525-30 |
25 |
11.2 |
歩/T2 |
¥44,730 |
14.2 |
T2 |
¥58,001 |
19.2 |
T2/T6 |
¥79,165 |
ST-1-25M |
¥6,178 |
SIB532-30 |
32 |
14.2 |
T2 |
¥54,168 |
18.0 |
T2/T14 |
¥73,902 |
24.6 |
T14/T20 |
¥95,009 |
ST-1-32M |
¥7,036 |
SIB538-30 |
38 |
18.2 |
T6/T14 |
¥65,780 |
23.2 |
T14/T20 |
¥90,834 |
31.7 |
T20 |
¥117,946 |
ST-1-38M |
¥7,894 |
SIB545-30 |
45 |
20.5 |
T14/T20 |
¥77,220 |
26.1 |
T20 |
¥104,962 |
35.8 |
T20 |
¥135,564 |
ST-1-45M |
¥8,580 |
SIB550-30 |
50 |
22.2 |
T20 |
¥83,112 |
28.4 |
T20 |
¥116,116 |
38.9 |
T20 |
¥147,805 |
ST-1-50M |
¥9,152 |
350 |
SIB520-35 |
995 |
400 |
20 |
12.5 |
歩 |
¥47,476 |
16.0 |
歩/T2 |
¥63,263 |
22.1 |
歩/T2 |
¥85,743 |
ST-1-20M |
¥5,377 |
SIB525-35 |
25 |
12.3 |
歩/T2 |
¥49,306 |
15.6 |
歩/T2 |
¥64,579 |
21.4 |
T2 |
¥91,062 |
ST-1-25M |
¥6,178 |
SIB532-35 |
32 |
15.6 |
T2 |
¥59,774 |
19.9 |
T2 |
¥79,336 |
27.4 |
T6/T14 |
¥105,477 |
ST-1-32M |
¥7,036 |
SIB538-35 |
38 |
20.1 |
T2/T6 |
¥74,589 |
25.6 |
T6/T14 |
¥96,210 |
35.5 |
T20 |
¥130,530 |
ST-1-38M |
¥7,894 |
SIB545-35 |
45 |
22.7 |
T6/T14 |
¥85,857 |
29.0 |
T14/T20 |
¥111,426 |
40.1 |
T20 |
¥151,694 |
ST-1-45M |
¥8,580 |
SIB550-35 |
50 |
24.6 |
T14 |
¥95,009 |
31.5 |
T20 |
¥120,063 |
43.6 |
T20 |
¥163,478 |
ST-1-50M |
¥9,152 |
400 |
SIB520-40 |
995 |
450 |
20 |
14.4 |
歩 |
¥54,168 |
18.3 |
歩 |
¥70,585 |
25.2 |
歩/T2 |
¥98,956 |
ST-1-20M |
¥5,377 |
SIB525-40 |
25 |
14.1 |
歩 |
¥55,942 |
17.8 |
歩/T2 |
¥76,476 |
24.4 |
T2 |
¥101,702 |
ST-1-25M |
¥6,178 |
SIB532-40 |
32 |
17.7 |
歩/T2 |
¥68,240 |
22.6 |
T2 |
¥89,003 |
31.1 |
T2/T6 |
¥117,946 |
ST-1-32M |
¥7,036 |
SIB538-40 |
38 |
22.8 |
T2 |
¥83,340 |
29.1 |
T2/T6 |
¥108,165 |
40.2 |
T14 |
¥143,858 |
ST-1-38M |
¥7,894 |
SIB545-40 |
45 |
25.7 |
T2/T6 |
¥95,696 |
32.8 |
T14 |
¥125,382 |
45.4 |
T20 |
¥170,628 |
ST-1-45M |
¥8,580 |
SIB550-40 |
50 |
27.8 |
T14 |
¥103,360 |
35.6 |
T14 |
¥138,538 |
49.3 |
T20 |
¥184,642 |
ST-1-50M |
¥9,152 |
450 |
SIB520-45 |
995 |
500 |
20 |
15.5 |
歩 |
¥59,946 |
19.8 |
歩 |
¥78,536 |
27.4 |
歩/T2 |
¥105,477 |
ST-1-20M |
¥5,377 |
SIB525-45 |
25 |
15.1 |
歩 |
¥61,547 |
19.2 |
歩/T2 |
¥84,084 |
26.4 |
歩/T2 |
¥110,796 |
ST-1-25M |
¥6,178 |
SIB532-45 |
32 |
19.2 |
歩/T2 |
¥73,216 |
24.5 |
T2 |
¥100,272 |
33.9 |
T2 |
¥131,903 |
ST-1-32M |
¥7,036 |
SIB538-45 |
38 |
24.8 |
T2 |
¥89,690 |
31.7 |
T2 |
¥118,804 |
43.9 |
T14 |
¥162,791 |
ST-1-38M |
¥7,894 |
SIB545-45 |
45 |
27.9 |
T2 |
¥104,962 |
35.7 |
T6 |
¥138,538 |
49.6 |
T14 |
¥187,730 |
ST-1-45M |
¥8,580 |
SIB550-45 |
50 |
30.2 |
T2/T6 |
¥113,485 |
38.8 |
T14 |
¥155,527 |
53.9 |
T20 |
¥203,060 |
ST-1-50M |
¥9,152 |
|
 |
 |
 |
 |
|
|
■ SVB(ノンスリップ)寸法価格表 ■
|
溝幅 |
呼称 |
b |
a |
h |
グレーチング |
適用受枠 |
ピッチ30mm |
ピッチ22mm |
ピッチ15mm |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
型式
記号 |
税込価格
/枚 |
100 |
SVB520-10 |
995 |
150 |
20 |
5.6 |
T20 |
¥20,821 |
7.0 |
T20 |
¥26,312 |
9.3 |
T20 |
¥35,350 |
ST-1-20M |
¥5,377 |
SVB525-10 |
25 |
5.8 |
T20 |
¥22,365 |
7.1 |
T20 |
¥29,458 |
9.3 |
T20 |
¥37,352 |
ST-1-25M |
¥6,178 |
SVB532-10 |
32 |
7.3 |
T20 |
¥27,742 |
8.9 |
T20 |
¥36,837 |
11.8 |
T20 |
¥48,849 |
ST-1-32M |
¥7,036 |
150 |
SVB520-15 |
995 |
200 |
20 |
7.1 |
T6/T14 |
¥25,397 |
9.0 |
T14/T20 |
¥33,004 |
12.2 |
T20 |
¥44,330 |
ST-1-20M |
¥5,377 |
SVB525-15 |
25 |
7.2 |
T14/T20 |
¥27,342 |
8.9 |
T20 |
¥36,837 |
12.0 |
T20 |
¥47,362 |
ST-1-25M |
¥6,178 |
SVB532-15 |
32 |
9.0 |
T20 |
¥34,606 |
11.3 |
T20 |
¥45,588 |
15.2 |
T20 |
¥58,630 |
ST-1-32M |
¥7,036 |
200 |
SVB520-20 |
995 |
250 |
20 |
9.0 |
T2 |
¥32,261 |
11.4 |
T2/T6 |
¥42,900 |
15.5 |
T14 |
¥56,399 |
ST-1-20M |
¥5,377 |
SVB525-20 |
25 |
9.0 |
T2/T14 |
¥35,636 |
11.3 |
T6/T14 |
¥46,218 |
15.2 |
T20 |
¥62,691 |
ST-1-25M |
¥6,178 |
SVB532-20 |
32 |
11.2 |
T14/T20 |
¥43,815 |
14.1 |
T20 |
¥56,170 |
19.2 |
T20 |
¥74,131 |
ST-1-32M |
¥7,036 |
SVB538-20 |
38 |
14.2 |
T20 |
¥51,938 |
17.8 |
T20 |
¥68,983 |
24.2 |
T20 |
¥92,035 |
ST-1-38M |
¥7,894 |
250 |
SVB520-25 |
995 |
300 |
20 |
10.2 |
歩/T2 |
¥37,695 |
13.0 |
T2 |
¥49,878 |
17.9 |
T2/T6 |
¥67,496 |
ST-1-20M |
¥5,377 |
SVB525-25 |
25 |
10.1 |
T2 |
¥41,584 |
12.8 |
T2/T6 |
¥54,168 |
17.4 |
T6/T14 |
¥72,472 |
ST-1-25M |
¥6,178 |
SVB532-25 |
32 |
12.7 |
T2/T14 |
¥50,393 |
16.2 |
T14/T20 |
¥67,324 |
22.1 |
T20 |
¥86,830 |
ST-1-32M |
¥7,036 |
SVB538-25 |
38 |
16.1 |
T14/T20 |
¥61,032 |
20.5 |
T20 |
¥80,423 |
28.1 |
T20 |
¥105,992 |
ST-1-38M |
¥7,894 |
SVB545-25 |
45 |
18.1 |
T20 |
¥69,269 |
23.1 |
T20 |
¥93,007 |
31.7 |
T20 |
¥126,069 |
ST-1-45M |
¥8,580 |
300 |
SVB520-30 |
995 |
350 |
20 |
12.1 |
歩 |
¥45,703 |
15.5 |
歩/T2 |
¥58,630 |
21.2 |
T2 |
¥79,165 |
ST-1-20M |
¥5,377 |
SVB525-30 |
25 |
11.9 |
歩/T2 |
¥48,849 |
15.2 |
T2 |
¥62,691 |
20.6 |
T2/T6 |
¥86,429 |
ST-1-25M |
¥6,178 |
SVB532-30 |
32 |
14.9 |
T2 |
¥59,030 |
19.0 |
T2/T14 |
¥80,538 |
26.0 |
T14/T20 |
¥102,846 |
ST-1-32M |
¥7,036 |
SVB538-30 |
38 |
18.9 |
T6/T14 |
¥71,614 |
24.1 |
T14/T20 |
¥99,128 |
33.1 |
T20 |
¥126,298 |
ST-1-38M |
¥7,894 |
SVB545-30 |
45 |
21.2 |
T14/T20 |
¥81,052 |
27.1 |
T20 |
¥110,224 |
37.2 |
T20 |
¥147,805 |
ST-1-45M |
¥8,580 |
SVB550-30 |
50 |
22.9 |
T20 |
¥90,605 |
29.3 |
T20 |
¥123,952 |
40.2 |
T20 |
¥157,815 |
ST-1-50M |
¥9,152 |
350 |
SVB520-35 |
995 |
400 |
20 |
13.3 |
歩 |
¥49,878 |
17.0 |
歩/T2 |
¥66,524 |
23.6 |
歩/T2 |
¥89,918 |
ST-1-20M |
¥5,377 |
SVB525-35 |
25 |
13.1 |
歩/T2 |
¥53,654 |
16.6 |
歩/T2 |
¥70,585 |
22.9 |
T2 |
¥96,210 |
ST-1-25M |
¥6,178 |
SVB532-35 |
32 |
16.5 |
T2 |
¥65,208 |
21.0 |
T2 |
¥86,772 |
29.1 |
T6/T14 |
¥112,913 |
ST-1-32M |
¥7,036 |
SVB538-35 |
38 |
20.9 |
T2/T6 |
¥80,423 |
26.7 |
T6/T14 |
¥104,962 |
37.0 |
T20 |
¥139,682 |
ST-1-38M |
¥7,894 |
SVB545-35 |
45 |
23.5 |
T6/T14 |
¥90,262 |
30.0 |
T14/T20 |
¥117,432 |
41.7 |
T20 |
¥162,048 |
ST-1-45M |
¥8,580 |
SVB550-35 |
50 |
25.4 |
T14 |
¥99,757 |
32.5 |
T20 |
¥130,702 |
45.1 |
T20 |
¥174,231 |
ST-1-50M |
¥9,152 |
400 |
SVB520-40 |
995 |
450 |
20 |
15.2 |
歩 |
¥56,628 |
19.5 |
歩 |
¥74,131 |
27.0 |
歩/T2 |
¥103,990 |
ST-1-20M |
¥5,377 |
SVB525-40 |
25 |
15.0 |
歩 |
¥60,861 |
19.0 |
歩/T2 |
¥81,968 |
26.1 |
T2 |
¥110,053 |
ST-1-25M |
¥6,178 |
SVB532-40 |
32 |
18.7 |
歩/T2 |
¥74,417 |
23.8 |
T2 |
¥97,068 |
33.0 |
T2/T6 |
¥128,643 |
ST-1-32M |
¥7,036 |
SVB538-40 |
38 |
23.7 |
T2 |
¥89,003 |
30.3 |
T2/T6 |
¥117,832 |
42.0 |
T14 |
¥153,811 |
ST-1-38M |
¥7,894 |
SVB545-40 |
45 |
26.6 |
T2/T6 |
¥100,443 |
34.0 |
T14 |
¥134,592 |
47.2 |
T20 |
¥181,953 |
ST-1-45M |
¥8,580 |
SVB550-40 |
50 |
28.7 |
T14 |
¥112,684 |
36.8 |
T14 |
¥149,578 |
51.1 |
T20 |
¥193,965 |
ST-1-50M |
¥9,152 |
450 |
SVB520-45 |
995 |
500 |
20 |
16.5 |
歩 |
¥63,034 |
21.1 |
歩 |
¥82,482 |
29.3 |
歩/T2 |
¥110,796 |
ST-1-20M |
¥5,377 |
SVB525-45 |
25 |
16.2 |
歩 |
¥67,153 |
20.6 |
歩/T2 |
¥88,488 |
28.4 |
歩/T2 |
¥120,749 |
ST-1-25M |
¥6,178 |
SVB532-45 |
32 |
20.2 |
歩/T2 |
¥79,851 |
25.9 |
T2 |
¥109,366 |
36.0 |
T2 |
¥143,858 |
ST-1-32M |
¥7,036 |
SVB538-45 |
38 |
25.8 |
T2 |
¥97,755 |
33.0 |
T2 |
¥129,844 |
45.9 |
T14 |
¥174,231 |
ST-1-38M |
¥7,894 |
SVB545-45 |
45 |
28.9 |
T2 |
¥110,053 |
37.1 |
T6 |
¥145,174 |
51.6 |
T14 |
¥198,827 |
ST-1-45M |
¥8,580 |
SVB550-45 |
50 |
31.2 |
T2/T6 |
¥118,804 |
40.1 |
T14 |
¥164,850 |
55.9 |
T20 |
¥215,415 |
ST-1-50M |
¥9,152 |
|
 |
 |
 |
 |
|
|
|
2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はFAXのみで、有効期限は2週間です。
|
|
|
|
|
|
|
 |
NO.221004 |
