横断側溝用 一般タイプ
中部 ステンレスグレーチング CSB-G・SVG
|
|
|
|
|
|
|
 |
 |
| 発注形式 |
|
製品情報 |

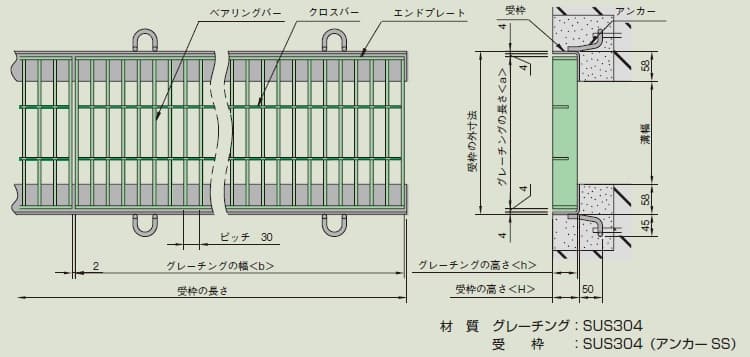

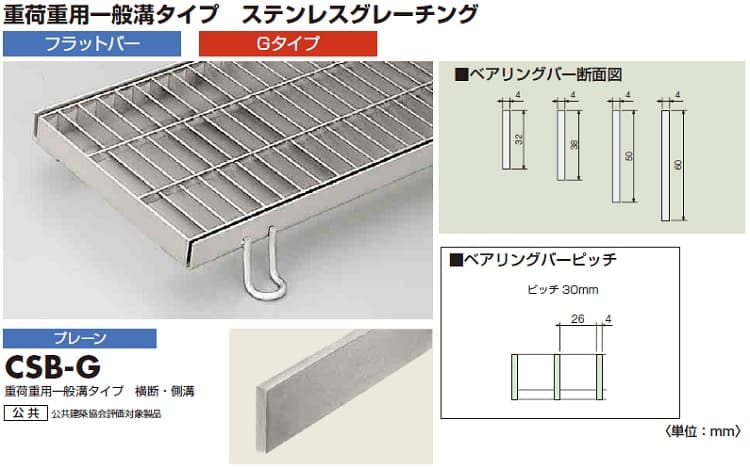

ステングレーチング CSB-G
呼称 |
|
32-15
寸法 |
|
- ペアリングバーの溶接方法を変更し、受枠への掛り寸法を大きくすることにより、一般用のグレーチングに比べて高強度としたグレードＧ仕様です。
- 公道を除く、駐車場や工場･敷地内の道路で車両が通るところに使用できます。
- 溶接強度を上げたタイプです。〔例〕駐車場、工場、敷地内道路
- ペアリングバーピッチは30mmです。
|
|
|
※ 受枠の発注漏れにご注意ください。 |
|
|
ステングレーチング CSB-G のご注文方法について
|
| 1. |
グレーチングを1枚単位、加工のない通し受枠を両側１ｍ単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
■ CSB-G（プレーン）寸法価格表 ■ |
| 溝幅 |
呼称 |
グレーチンク |
適用受枠 |
| b |
a |
h |
質量
kg/枚 |
適用
荷重 |
税込価格
/枚 |
型式記号 |
税込価格
/両側ｍ |
| 150 |
CSB-G 32-15 |
994 |
250 |
32 |
11.30 |
T-20 |
¥34,549 |
ST-5-32M |
¥14,815 |
| 200 |
CSB-G 38-20 |
994 |
300 |
38 |
15.30 |
¥46,561 |
ST-5-38M |
¥15,902 |
| 250 |
CSB-G 50-25 |
994 |
350 |
50 |
23.10 |
¥70,413 |
ST-5-50M |
¥17,904 |
| 300 |
CSB-G 60-30 |
994 |
400 |
60 |
30.50 |
¥100,558 |
ST-5-60M |
¥20,077 |
|
 |
|
|
|
| |
| |
| 2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
|
|
| |
|
|
|
 |
 |
| 発注形式 |
|
製品情報 |

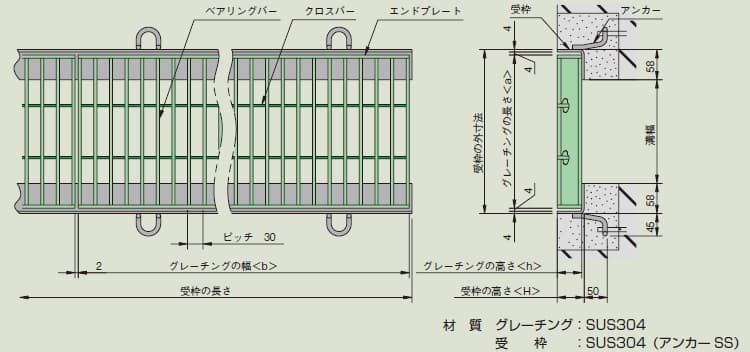

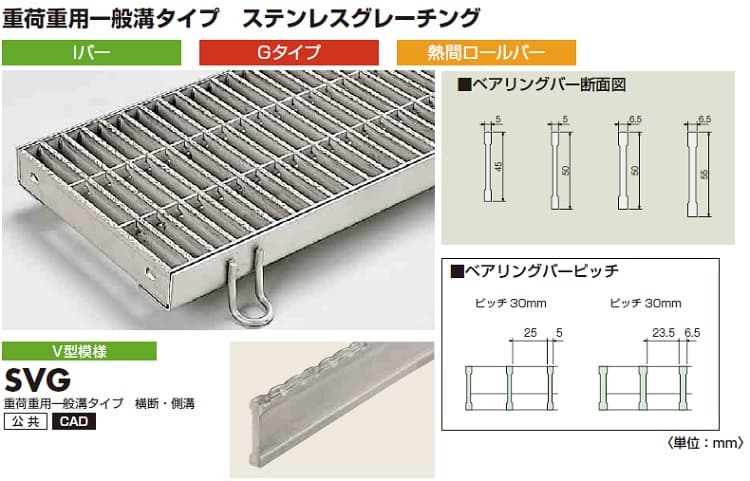

ステングレーチング SVG
呼称 |
|
545-20
寸法 |
|
- ベアリングバー(|バー)の表面にＶ型模様の凹凸を付け、スリップしにくいよう考慮されています。
- ペアリングバーの溶接方法を変更し、受枠への掛り寸法を大きくすることにより、一般用のグレーチングに比べて高強度としたグレードＧ仕様です。
- ペアリングバーピッチは30mmです。
- 公道を除く、駐車場や工場･敷地内の道路で車両が通るところに使用できます。
|
|
|
※ 受枠の発注漏れにご注意ください。 |
|
|
ステングレーチング SVG のご注文方法について
|
| 1. |
グレーチングを1枚単位、加工のない通し受枠を両側１ｍ単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
■ SVG（ノンスリップ）寸法価格表 ■ |
| 溝幅 |
呼称 |
グレーチンク |
適用受枠 |
| b |
a |
h |
質量
kg/枚 |
適用荷重 |
税込価格
/枚 |
型式記号 |
税込価格
/両側ｍ |
| 200 |
SVG 545-20 |
995 |
300 |
45 |
17.90 |
T-20 |
¥62,863 |
ST-5-45M |
¥17,160 |
| 250 |
SVG 550-25 |
995 |
350 |
50 |
22.40 |
¥93,007 |
ST-5-50M |
¥17,904 |
| 300 |
SVG 750-30 |
997 |
400 |
50 |
34.60 |
¥110,453 |
ST-5-50M |
¥17,904 |
| 350 |
SVG 755-35 |
997 |
450 |
55 |
42.30 |
¥171,085 |
ST-5-55M |
¥19,677 |
|
|
|
|
|
| |
| |
| 2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
|
|
| |
|
|
|
 |
