重荷重用騒音防止 ボルト固定式
ステンレスグレーチング 中部 CSBB-G ・ SVGB
|
|
|
|
|
|
|
 |
|
 |
| 発注型式 |
|
製品情報 |

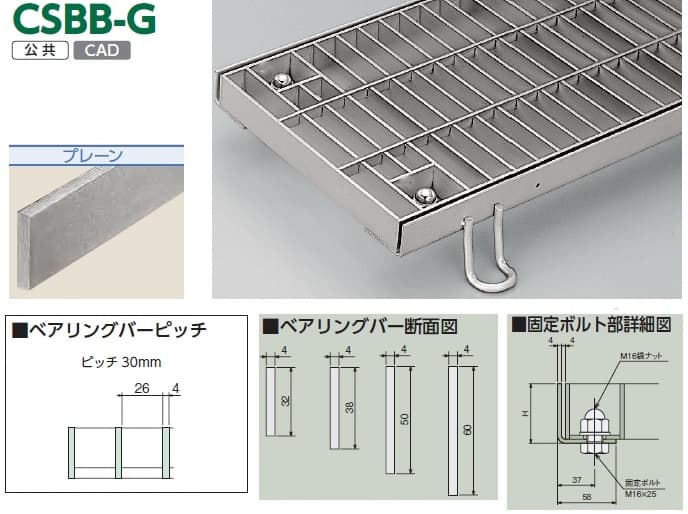

ステングレーチングCSBB-G32-15
|
|
- ペアリングバーの溶接方法を変更し、受枠への掛り寸法を大きくすることにより、一般用のグレーチングに比べて高強度としたグレードＧ仕様です。
- 公道を除く、駐車場や工場･敷地内の道路で車両が通るところに使用できます。
- ベアリングバーピッチは30ミリです。
|
| |
| |
|
|
※ 受枠の発注漏れにご注意ください。 |
|
| |
| |

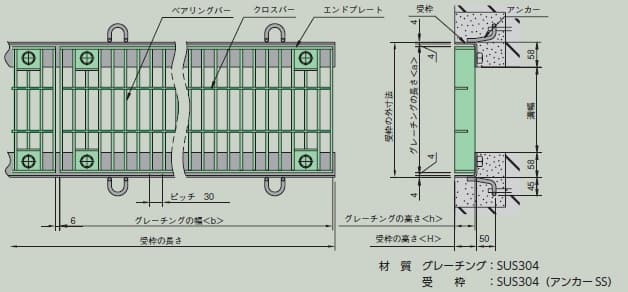

ステングレーチング CSBB-G のご注文方法について
|
| 1. |
グレーチングを1枚単位、加工のない通し受枠を両側１ｍ単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
■ CSBB-G 寸法価格表 ■
| 溝幅 |
呼称 |
グレーチング |
適用受枠 |
| b |
a |
h |
質量
kg/枚 |
適用荷重 |
税込価格
/枚 |
型式記号 |
税込価格
/枚 |
| 150 |
CSBB-G32-15 |
994 |
250 |
32 |
11.3 |
T20 |
¥46,275 |
ST-5-32A |
¥18,361 |
| 200 |
CSBB-G38-20 |
994 |
300 |
38 |
15.3 |
¥60,117 |
ST-5-38A |
¥19,391 |
| 250 |
CSBB-G50-25 |
994 |
350 |
50 |
23.1 |
¥85,972 |
ST-5-50A |
¥21,450 |
| 300 |
CSBB-G60-30 |
994 |
400 |
60 |
30.5 |
¥105,706 |
ST-5-60A |
¥23,624 |
|
 |
|
|
| |
| 2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
|
|
| |
| |
|
|
 |
|
 |
| 発注型式 |
|
製品情報 |
ステングレーチングCSBB-G32-15
|
|
- ペアリングバーの溶接方法を変更し、受枠への掛り寸法を大きくすることにより、一般用のグレーチングに比べて高強度としたグレードＧ仕様です。
- 公道を除く、駐車場や工場･敷地内の道路で車両が通るところに使用できます。
- ベアリングバーピッチは30ミリです。
|
| |
| |
|
|
※ 受枠の発注漏れにご注意ください。 |
|
| |
| |

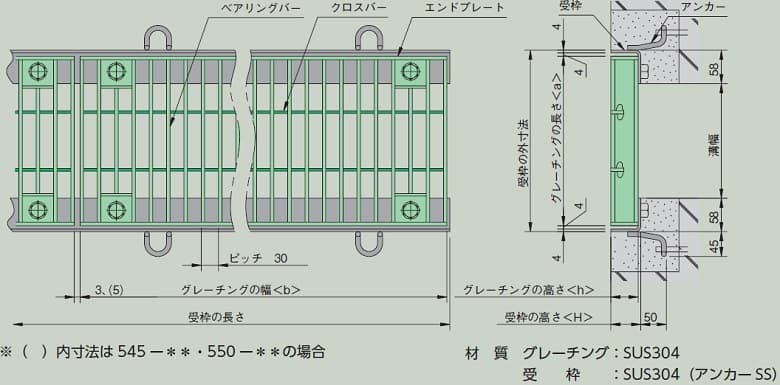

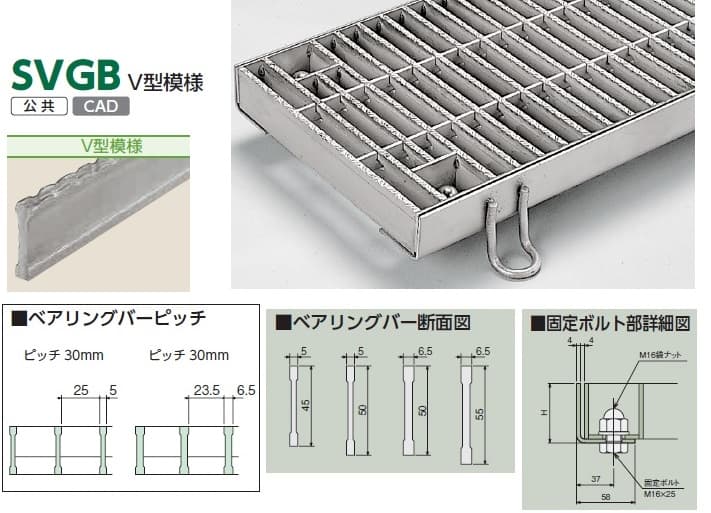

ステングレーチング SVGB のご注文方法について
|
| 1. |
グレーチングを1枚単位、加工のない通し受枠を両側１ｍ単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
■ SVGB 寸法価格表 ■
| 溝幅 |
呼称 |
グレーチング |
適用受枠 |
| b |
a |
h |
質量
kg/枚 |
適用荷重 |
税込価格
/枚 |
型式記号 |
税込価格
/枚 |
| 200 |
SVGB545-20 |
995 |
300 |
45 |
17.9 |
T20 |
¥72,758 |
ST-5-45A |
¥20,764 |
| 250 |
SVGB550-25 |
995 |
350 |
50 |
22.4 |
¥101,644 |
ST-5-50A |
¥21,450 |
| 300 |
SVGB750-30 |
997 |
400 |
50 |
34.6 |
¥113,656 |
ST-5-50A |
¥21,450 |
| 350 |
SVGB755-35 |
997 |
450 |
55 |
42.3 |
¥185,557 |
ST-5-55A |
¥22,937 |
|
|
|
|
| |
| |
| 2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
|
|
|
| |
| |
| |
|
|
|
|
|
|
 |
