お店からのご案内

マス用ステンレスグレーチング
中部  CSM・CSNM

支払
送料
詳細
本州・四国(一部地域を除く)
1,944円※加算送料について
直送品につき3万円以上で送料無料
出荷 10~14営業日 北海道・九州・離島・一部地域
見積フォーム FAX見積用紙

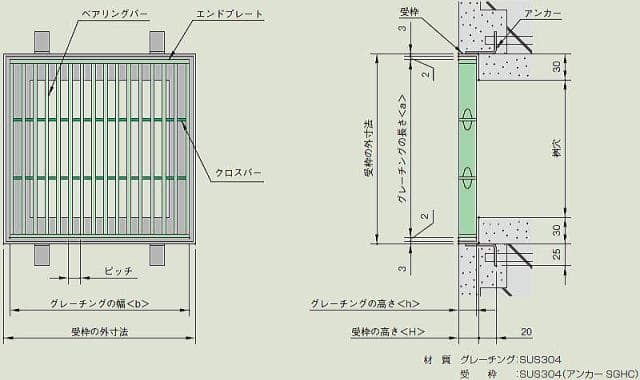

● グレーチングと四方枠のセット図 ●

発注型式     製品情報
ステングレーチングCSM 20-250
P=15

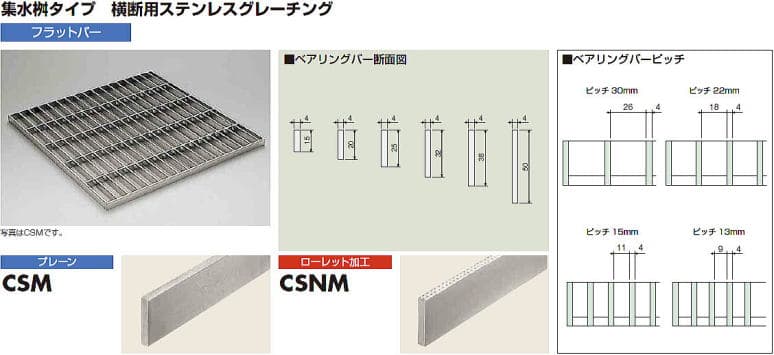

  • CSMはプレーンタイプ・CSNMはノンスリップタイプです。
  • ベアリングバーピッチは30、22、15、13mmです。
呼称  寸法  ピッチ
※ 受枠の発注漏れにご注意ください。


■ グレーチング価格表 CSM(プレーンタイプ)■
桝穴 グレーチング  ステン四方受枠

長さ
x

mm
呼称 寸法 mm ピッチ 30mm  ピッチ 22mm  ピッチ 15mm  ピッチ 13mm  寸法 mm 質量
kg
税込
価格
/枚
b
a
h 質量
kg
適用
荷重
税込価格
/枚
質量
kg
適用
荷重
 税込価格
/枚
質量
kg
適用
荷重
税込価格
/枚
質量
kg
適用
荷重
税込価格
/枚
長さ h
250

250
CSM15-250 300 15 2.0 ¥4,480 2.6 ¥5,600 3.4 ¥7,280 3.8 T-2 ¥8,240 310 310 18 1.3 ¥3,870
CSM20-250 20 2.6 ¥5,720 3.4 T-2 ¥7,000 4.5 T-2 ¥9,410 5.0 T-2 ¥10,700 23 1.4 ¥4,150
CSM25-250 25 3.2 T-2 ¥6,330 4.2 T-2 ¥7,730 5.5 T-14 ¥10,920 6.2 T-14 ¥12,440 28 1.5 ¥4,430
CSM32-250 32 4.1 T-6 ¥7,680 5.3 T-14 ¥9,580 7.0 T-20 ¥12,940 7.9 T-20 ¥15,240 35 1.8 ¥4,760
CSM38-250 38 4.8 T-14 ¥9,860 6.2 T-20 ¥12,600 8.3 T-20 ¥16,970 9.4 T-20 ¥17,590 41 2.0 ¥5,100
300

300
CSM15-300 350 15 2.7 ¥6,160 3.3 ¥7,840 4.5 ¥10,140 5.1 ¥11,710 360 360 18 1.5 ¥4,540
CSM20-300 20 3.5 ¥7,730 4.4 ¥9,470 5.9 T-2 ¥12,880 6.8 T-2 ¥14,620 23 1.6 ¥4,760
CSM25-300 25 4.3 T-2 ¥8,570 5.4 T-2 ¥10,810 7.3 T-6 ¥14,790 8.4 T-14 ¥16,800 28 1.8 ¥5,100
CSM32-300 32 5.5 T-2 ¥10,590 6.9 T-14 ¥13,160 9.3 T-20 ¥18,430 10.7 T-20 ¥22,010 35 2.1 ¥5,550
CSM38-300 38 6.4 T-14 ¥12,210 8.1 T-20 ¥15,290 11.0 T-20 ¥20,780 12.6 T-20 ¥25,040 41 2.3 ¥6,000
CSM50-300 50 8.4 T-20 ¥16,970 10.6 T-20 ¥22,400 14.4 T-20 ¥30,080 16.5 T-20 ¥34,160 53 2.7 ¥6,610
350

350
CSM15-350 400 15 3.6 ¥7,680 4.3 ¥9,470 6.0 ¥12,720 6.8 ¥14,400 410 410 18 1.7 ¥5,100
CSM20-350 20 4.7 ¥9,750 5.7 ¥12,210 7.9 T-2 ¥16,640 8.9 T-2 ¥19,040 23 1.9 ¥5,440
CSM25-350 25 5.7 ¥10,920 7.0 T-2 ¥13,950 9.8 T-2 ¥19,040 11.0 T-2 ¥21,840 28 2.1 ¥5,770
CSM32-350 32 7.2 T-2 ¥13,330 8.8 T-2 ¥16,690 12.4 T-14 ¥22,850 14.0 T-14 ¥27,050 35 2.3 ¥6,330
CSM38-350 38 8.5 T-2 ¥14,340 10.4 T-14 ¥22,520 14.6 T-20 ¥27,050 16.5 T-20 ¥31,080 41 2.5 ¥6,780
CSM50-350 50 11.0 T-20 ¥20,840 13.5 T-20 ¥27,560 19.1 T-20 ¥37,580 21.6 T-20 ¥42,280 53 3.0 ¥7,450
400

400
CSM15-400 450 15 4.3 ¥9,580 5.5 ¥12,380 7.4 ¥16,300 8.5 ¥18,480 460 460 18 1.9 ¥5,720
CSM20-400 20 5.5 ¥12,270 7.2 ¥15,350 9.7 ¥21,060 11.1 ¥24,310 23 2.1 ¥6,110
CSM25-400 25 6.8 ¥13,780 8.9 ¥17,530 12.1 T-2 ¥24,200 13.8 T-2 ¥27,670 28 2.4 ¥6,560
CSM32-400 32 8.6 T-2 ¥16,640 11.3 T-2 ¥21,000 15.3 T-6 ¥28,560 17.5 T-14 ¥34,110 35 2.6 ¥7,060
CSM38-400 38 10.1 T-2 ¥19,440 13.3 T-6 ¥24,530 18.1 T-14 ¥33,770 20.7 T-20 ¥38,870 41 2.8 ¥7,680
CSM50-400 50 13.1 T-14 ¥23,860 17.3 T-20 ¥31,920 23.6 T-20 ¥43,910 27.1 T-20 ¥52,920 53 3.4 ¥8,400
450

450
CSM15-450 500 15 5.4 ¥11,650 6.8 ¥14,840 9.1 ¥19,660 10.3 ¥22,180 510 510 18 2.1 ¥6,500
CSM20-450 20 7.0 ¥14,840 8.8 ¥18,600 11.9 ¥25,540 13.5 ¥29,290 23 2.4 ¥6,780
CSM25-450 25 8.5 ¥16,800 10.9 ¥21,340 14.8 T-2 ¥29,460 16.7 T-2 ¥33,270 28 2.6 ¥7,170
CSM32-450 32 10.7 ¥20,220 13.7 T-2 ¥25,480 18.7 T-2 ¥35,120 21.2 T-6 ¥41,280 35 2.9 ¥7,840
CSM38-450 38 12.6 T-2 ¥23,470 16.1 T-2 ¥29,630 22.1 T-14 ¥41,280 25.0 T-14 ¥47,270 41 3.2 ¥8,400
CSM50-450 50 16.3 T-14 ¥29,460 21.0 T-20 ¥39,150 28.8 T-20 ¥53,930 32.7 T-20 ¥64,010 53 3.8 ¥9,300
500

500
CSM20-500 550 20 8.3 ¥20,000 10.4 ¥26,720 14.5 ¥39,200 16.3 ¥45,080 560 560 23 2.6 ¥10,140
CSM25-500 25 10.2 ¥23,470 12.8 ¥30,410 18.0 T-2 ¥45,980 20.1 T-2 ¥52,920 28 2.9 ¥10,590
CSM32-500 32 12.9 ¥28,620 16.2 T-2 ¥34,780 22.8 T-2 ¥52,080 25.5 T-2 ¥59,920 35 3.3 ¥11,430
CSM38-500 38 15.2 T-2 ¥33,880 19.1 T-2 ¥39,040 26.9 T-14 ¥60,820 30.2 T-14 ¥69,890 41 3.7 ¥12,100
CSM50-500 50 19.7 T-6 ¥45,200 24.9 T-14 ¥53,880 35.2 T-20 ¥73,810 39.5 T-20 ¥84,790 53 4.2 ¥13,280
550

550
CSM20-550   600   20 9.7 ¥23,130 12.3 ¥27,950 17.2 ¥41,780 19.5 ¥52,200 610 610 23 2.8 ¥10,530
CSM25-550 25 11.9 ¥26,040 15.2 ¥31,920 21.3 ¥48,050 24.1 T-2 ¥60,200 28 3.2 ¥11,090
CSM32-550 32 14.9 ¥34,780 19.1 ¥37,920 26.9 T-2 ¥62,720 30.5 T-2 ¥75,320 35 3.5 ¥11,930
CSM38-550 38 17.5 T-2 ¥43,740 22.5 T-2 ¥44,800 31.8 T-6 ¥74,200 36.0 T-14 ¥85,960 41 3.9 ¥12,770
CSM50-550 50 22.7 T-2 ¥55,780 29.2 T-14 ¥58,690 41.5 T-20 ¥100,690 47.1 T-20 ¥111,280 53 4.6 ¥14,000
600

600
CSM20-600 650 20 11.3 ¥33,040 14.6 ¥44,190 19.9 ¥64,740 22.7 ¥74,480 660 660 23 3.1 ¥10,920
CSM25-600 25 13.9 ¥39,150 18.0 ¥50,630 24.6 ¥76,670 28.1 ¥88,200 28 3.4 ¥11,600
CSM32-600 32 17.5 ¥47,720 22.7 ¥57,910 31.1 T-2 ¥86,860 35.7 T-2 ¥99,850 35 3.8 ¥12,490
CSM38-600 38 20.5 ¥56,450 26.7 T-2 ¥65,080 36.8 T-2 ¥101,310 42.2 T-6 ¥116,480 41 4.3 ¥13,390
CSM50-600 50 26.6 T-2 ¥75,270 34.8 T-6 ¥89,770 48.0 T-14 ¥123,040 55.1 T-20 ¥141,400 53 5.0 ¥14,730




■ グレーチング価格表 CSNM(ノンスリップタイプ)■
桝穴 グレーチング ステン四方受枠

長さ
x

mm
呼称 寸法 mm ピッチ 30mm ピッチ 22mm ピッチ 15mm ピッチ 13mm 寸法 mm 質量
kg
税込
価格
/枚
b
a
h 質量
kg
適用
荷重
税込価格
/枚
質量
kg
適用
荷重
 税込価格
/枚
質量
kg
適用
荷重
税込価格
/枚
質量
kg
適用
荷重
税込価格
/枚
長さ h
250

250
CSNM15-250 300 15 2.0 ¥5,830 2.6 ¥7,510 3.4 ¥10,140 3.8 T-2 ¥11,320 310 310 18 1.3 ¥3,870
CSNM20-250 20 2.6 ¥7,730 3.4 T-2 ¥9,580 4.5 T-2 ¥13,280 5.0 T-2 ¥15,240 23 1.4 ¥4,150
CSNM25-250 25 3.2 T-2 ¥8,400 4.2 T-2 ¥10,360 5.5 T-14 ¥14,170 6.2 T-14 ¥16,080 28 1.5 ¥4,430
CSNM32-250 32 4.1 T-6 ¥10,080 5.3 T-14 ¥13,050 7.0 T-20 ¥17,480 7.9 T-20 ¥20,160 35 1.8 ¥4,760
CSNM38-250 38 4.8 T-14 ¥11,600 6.2 T-20 ¥15,010 8.3 T-20 ¥20,500 9.4 T-20 ¥22,800 41 2.0 ¥5,100
300

300
CSNM15-300 350 15 2.7 ¥8,180 3.3 ¥10,360 4.5 ¥14,000 5.1 ¥15,960 360 360 18 1.5 ¥4,540
CSNM20-300 20 3.5 ¥10,980 4.4 ¥13,560 5.9 T-2 ¥18,430 6.8 T-2 ¥21,000 23 1.6 ¥4,760
CSNM25-300 25 4.3 T-2 ¥11,820 5.4 T-2 ¥14,120 7.3 T-6 ¥19,160 8.4 T-14 ¥21,560 28 1.8 ¥5,100
CSNM32-300 32 5.5 T-2 ¥13,890 6.9 T-14 ¥17,640 9.3 T-20 ¥23,800 10.7 T-20 ¥28,620 35 2.1 ¥5,550
CSNM38-300 38 6.4 T-14 ¥15,290 8.1 T-20 ¥20,220 11.0 T-20 ¥27,160 12.6 T-20 ¥31,030 41 2.3 ¥6,000
CSNM50-300 50 8.4 T-20 ¥19,940 10.6 T-20 ¥26,720 14.4 T-20 ¥35,230 16.5 T-20 ¥41,110 53 2.7 ¥6,610
350

350
CSNM15-350 400 15 3.6 ¥10,140 4.3 ¥12,720 6.0 ¥17,640 6.8 ¥19,770 410 410 18 1.7 ¥5,100
CSNM20-350 20 4.7 ¥13,330 5.7 ¥16,920 7.9 T-2 ¥23,920 8.9 T-2 ¥27,440 23 1.9 ¥5,440
CSNM25-350 25 5.7 ¥14,060 7.0 T-2 ¥18,930 9.8 T-2 ¥26,100 11.0 T-2 ¥29,800 28 2.1 ¥5,770
CSNM32-350 32 7.2 T-2 ¥17,810 8.8 T-2 ¥22,120 12.4 T-14 ¥31,200 14.0 T-14 ¥36,910 35 2.3 ¥6,330
CSNM38-350 38 8.5 T-2 ¥19,490 10.4 T-14 ¥26,550 14.6 T-20 ¥35,170 16.5 T-20 ¥39,260 41 2.5 ¥6,780
CSNM50-350 50 11.0 T-20 ¥24,870 13.5 T-20 ¥32,260 19.1 T-20 ¥45,080 21.6 T-20 ¥50,240 53 3.0 ¥7,450
400

400
CSNM15-400 450 15 4.3 ¥12,600 5.5 ¥16,580 7.4 ¥22,400 8.5 ¥25,040 460 460 18 1.9 ¥5,720
CSNM20-400 20 5.5 ¥15,290 7.2 ¥21,000 9.7 ¥26,320 11.1 ¥30,410 23 2.1 ¥6,110
CSNM25-400 25 6.8 ¥16,750 8.9 ¥23,640 12.1 T-2 ¥28,840 13.8 T-2 ¥32,600 28 2.4 ¥6,560
CSNM32-400 32 8.6 T-2 ¥19,490 11.3 T-2 ¥27,330 15.3 T-6 ¥36,630 17.5 T-14 ¥43,520 35 2.6 ¥7,060
CSNM38-400 38 10.1 T-2 ¥22,240 13.3 T-6 ¥30,800 18.1 T-14 ¥43,010 20.7 T-20 ¥48,440 41 2.8 ¥7,680
CSNM50-400 50 13.1 T-14 ¥27,780 17.3 T-20 ¥38,920 23.6 T-20 ¥52,760 27.1 T-20 ¥60,260 53 3.4 ¥8,400
450

450
CSNM15-450 500 15 5.4 ¥15,350 6.8 ¥20,000 9.1 ¥27,050 10.3 ¥30,410 510 510 18 2.1 ¥6,500
CSNM20-450 20 7.0 ¥18,880 8.8 ¥25,540 11.9 ¥33,210 13.5 ¥38,030 23 2.4 ¥6,780
CSNM25-450 25 8.5 ¥20,840 10.9 ¥29,070 14.8 T-2 ¥36,740 16.7 T-2 ¥41,500 28 2.6 ¥7,170
CSNM32-450 32 10.7 ¥25,320 13.7 T-2 ¥34,220 18.7 T-2 ¥44,640 21.2 T-6 ¥52,810 35 2.9 ¥7,840
CSNM38-450 38 12.6 T-2 ¥27,390 16.1 T-2 ¥38,360 22.1 T-14 ¥51,750 25.0 T-14 ¥57,400 41 3.2 ¥8,400
CSNM50-450 50 16.3 T-14 ¥35,000 21.0 T-20 ¥47,380 28.8 T-20 ¥64,850 32.7 T-20 ¥72,580 53 3.8 ¥9,300
500

500
CSNM20-500 550 20 8.3 ¥25,930 10.4 ¥32,600 14.5 ¥44,300 16.3 ¥50,630 560 560 23 2.6 ¥10,140
CSNM25-500 25 10.2 ¥28,400 12.8 ¥35,960 18.0 T-2 ¥50,240 20.1 T-2 ¥57,400 28 2.9 ¥10,590
CSNM32-500 32 12.9 ¥35,170 16.2 T-2 ¥41,050 22.8 T-2 ¥56,790 25.5 T-2 ¥64,960 35 3.3 ¥11,430
CSNM38-500 38 15.2 T-2 ¥37,640 19.1 T-2 ¥48,500 26.9 T-14 ¥66,920 30.2 T-14 ¥76,500 41 3.7 ¥12,100
CSNM50-500 50 19.7 T-6 ¥48,500 24.9 T-14 ¥63,560 35.2 T-20 ¥79,470 39.5 T-20 ¥90,780 53 4.2 ¥13,280
550

550
CSNM20-550 600 20 9.7 ¥30,190 12.3 ¥34,280 17.2 ¥52,480 19.5 ¥58,800 610 610 23 2.8 ¥10,530
CSNM25-550 25 11.9 ¥34,000 15.2 ¥40,940 21.3 ¥60,200 24.1 T-2 ¥68,160 28 3.2 ¥11,090
CSNM32-550 32 14.9 ¥43,240 19.1 ¥46,930 26.9 T-2 ¥75,600 30.5 T-2 ¥85,350 35 3.5 ¥11,930
CSNM38-550 38 17.5 T-2 ¥50,010 22.5 T-2 ¥55,050 31.8 T-6 ¥86,080 36.0 T-14 ¥97,610 41 3.9 ¥12,770
CSNM50-550 50 22.7 T-2 ¥62,160 29.2 T-14 ¥71,570 41.5 T-20 ¥111,500 47.1 T-20 ¥126,510 53 4.6 ¥14,000
600

600
CSNM20-600 650 20 11.3 ¥42,840 14.6 ¥53,880 19.9 ¥73,200 22.7 ¥83,670 660 660 23 3.1 ¥10,920
CSNM25-600 25 13.9 ¥47,320 18.0 ¥59,870 24.6 ¥83,610 28.1 ¥95,650 28 3.4 ¥11,600
CSNM32-600 32 17.5 ¥58,580 22.7 ¥68,270 31.1 T-2 ¥94,760 35.7 T-2 ¥108,310 35 3.8 ¥12,490
CSNM38-600 38 20.5 ¥62,720 26.7 T-2 ¥80,810 36.8 T-2 ¥111,500 42.2 T-6 ¥127,460 41 4.3 ¥13,390
CSNM50-600 50 26.6 T-2 ¥80,810 34.8 T-6 ¥105,960 48.0 T-14 ¥132,440 55.1 T-20 ¥151,320 53 5.0 ¥14,730



NO.180710
