中部マンホールの販売
|
|
|
標準型 |
ボルトロック |
回転ロック |
断熱 |
水槽 |
ハンドホール |
下水用 |
FRP製 |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
Tボックス(19) M12用
 |
A1 マンホールハンドル
 |
A2 マンホールハンドル
 |
適用
型式 |
WDN-1 WN-1/2
CDW(R)-1 CHW(R)-1/2
CDWW-1 CW-1R
SDWN-1 CHWN-1 |
適用
型式 |
呼称450以下の一般型
CMDL(R)-1N-300～600 CMHL(R)-1N/2N-300～600
CMDL(R)-1K-450,600
CMHL(R)-1K/2K-450.600
CMDHLR CDWW-1 MBF MCF |
適用
型式 |
呼称500･600･650の一般型
CW-1R MN (25/8/2) K-8/12
MSCS MSCW
MCR-D/1/2 |
A3 マンホールハンドル
|
Ｂ マンホールハンドル
 |
Ｃ マンホールハンドル
 |
適用
型式 |
呼称750･900
一般型マンホールカバー |
適用
型式 |
MDJC MDHC(S) MDGC MD-11CKS)
MDE MH-110
WPM-A WPM-B WPM-L |
適用
型式 |
WPM-A WPM-B WPM-L
注：マンホールハンドルＢと併用してご使用ください。 |
Ｅ マンホールハンドル
 |
CY-22マンホール蓋運搬機
 |
適用
型式 |
CMDL(R)-1N CMHL(R)-1N/2N
CMDL(R)-1K CMHL(R)-1K/2K
CMDHLR
注
マンホールハンドルAI、A2と併用してご使用ください。 |
適用
型式 |
CMD-1,2(P)-750,900 CMH-1,2(P)-750,900
MS(R)2,6,8,25K-750,900 MN2,8,25K-8,12
注
１．本品は作業者の重量負担を減らし、安全な運搬を行うことが出来ます。
２．マンホール蓋を開ける時、緑切り機構によりスムーズにリフトが出来ます。 |
RC-1/RC-3 ゴムキャップ
| 型式記号 |
Ａ |
Ｂ |
Ｈ |
| RC-1 |
66 |
36 |
25 |
| RC-3 |
75 |
51 |
30 |
|
RC-2 ゴムキャップ
 |
RH-1/RH-2 ゴムキャップ
| 型式記号 |
Ａ |
Ｂ |
Ｈ |
| RH-1 |
57 |
29 |
25 |
| RH-2 |
66 |
37 |
28 |
|
● ゴムキャップ・マンホールの適用表 ●
| 型式 |
サイズ |
適用機種 |
寸法 |
| Ａ |
Ｂ |
Ｈ |
| RC-1 |
全サイズ |
MN (25/8/2)
K-8/12 MCR-D/1/2
CMDL(R)-1N
※CMHL(R)-1N/2N
CMDL(R)-1K
CMHL(R)-1K/2K
CMDHLR CDWW-1 |
66 |
36 |
25 |
| 300～450 |
CMD(R) -25/1/2
CMH (R)-1/2
CDW(R)-1 CHW(R)-1/2
SDWN-1 SHWN-1
CMHK-1 MBF
MS (25/20/8/6/2) K
MR (25/20/8/6/2) K
CMHKD-1/2 CMWLR
CW-(D/1/2)R
CW-(D/1/2)AR |
| RC-2 |
500～650 |
67 |
35 |
27 |
| RC-3 |
750
900 |
76 |
51 |
30 |
| RH-1 |
300～450 |
DN (R)-1 HN(R)-1/2
WDN-1 WN-1/2
W2N-(D/1/2)R |
57 |
29 |
25 |
| RH-2 |
500～650 |
DN (R)-1 HN(R)-1/2
WDN-1 WN-1/2
W2N-(D/1/2)R
M2N DN (R) -25 |
66 |
37 |
28 |
|
|
● 価格表 ●
| 型式 |
税込価格 |
|
| Tボックス（19） |
¥1,690 |
 |
A1マンホールハンドル
（2本1組） |
¥1,950 |
A2マンホールハンドル
（2本1組） |
¥2,210 |
A3マンホールハンドル
（2本1組） |
¥4,290 |
Bマンホールハンドル
（2本1組） |
¥2,340 |
| Cマンホールハンドル |
¥8,450 |
Eマンホールハンドル
（2本1組）
|
¥1,820 |
| マンホール蓋運搬機 CY-22 |
¥122,790 |
| ゴムキャップ RC-１ |
¥260 |
| ゴムキャップ RC-2 |
¥330 |
| ゴムキャップ RC-3 |
¥520 |
| ゴムキャップ RH-１ |
¥260 |
| ゴムキャップ RH-２ |
¥330 |
|
|
|
| |
|
| ページ先頭へ↑ |
|
|
 |
| 製品情報 |
|

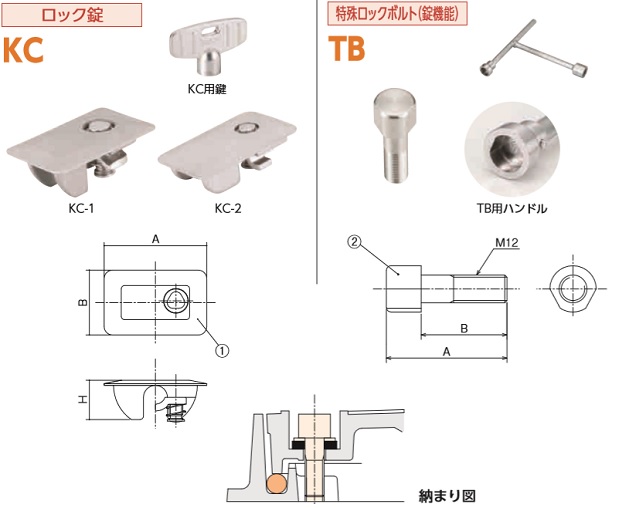

■部品構成表
| 品番 |
部品名 |
数量 |
材質 |
備考 |
| ① |
ロック錠 |
2 |
SCS13 |
|
| ② |
特殊ボルト |
1 |
SUS304 |
|
| 形式 |
Ａ |
Ｂ |
Ｈ |
税込価格 |
|
| KC-1 |
60 |
38 |
23 |
¥19,500 |
|
| KC-2 |
77 |
45 |
20 |
¥25,420 |
| KC用鍵 |
－ |
－ |
－ |
¥2,730 |
| 形式 |
Ａ |
Ｂ |
税込価格 |
|
| TB-1 |
52 |
37 |
¥1,820 |
|
| TB-2 |
47 |
32 |
¥1,890 |
| TB用ハンドル |
－ |
－ |
¥3,710 |
|

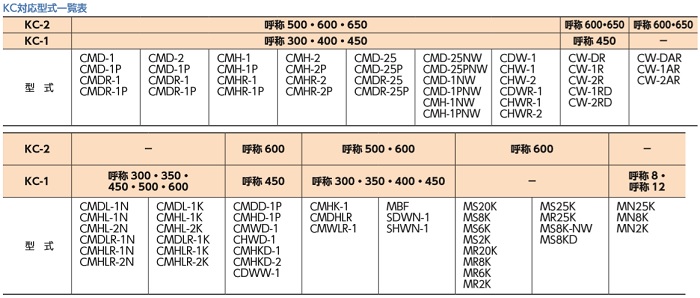

●KCは後付けで既存鉄ふだの取手部に取付ける亊によりふたの開閉ができなくなります。
●KCは2ヶで1セットです。
●TBはボルト固定タイプマンホールカバーの固定部を特殊ボルトTBに変更することで
特殊ハンドルを使用しないと鉄ふたが開閉できなくなります。 |
|
| 注文情報 |
|
●KC用鍵は別売です。
●TB用特殊ハンドルは別売です。ハンドルにはＴボックス19もセットされています。 |
|
|
|
|
|
|
|
|
|
|
 |
| |
|
| ページ先頭へ↑ |
|
|
 |
| 製品情報 |
|
■部品構成表
| 品番 |
部品名 |
材質 |
備考 |
| ① |
養生シート |
塩ビ |
黒色 |
|

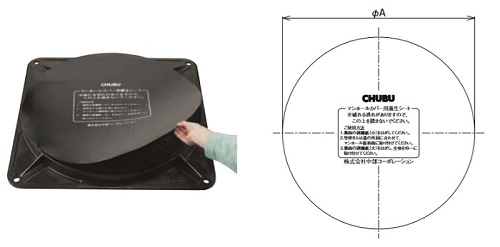

●工事現場でマンホール蓋の表面への汚れ・キズ等を防ぐための養生シートです。
●養生シートの裏面の剥離紙は分割式になっていますので。剥がすだけで
容易に貼り付けることができます。

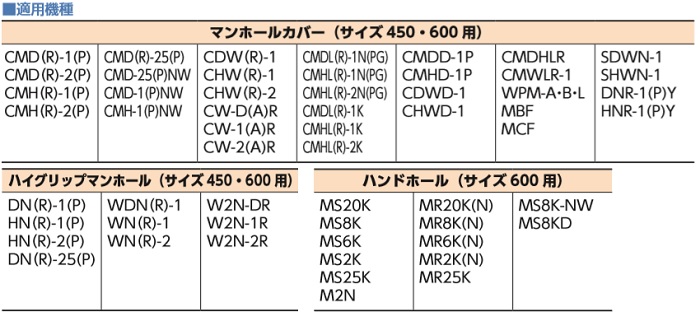

●呼称450,600用です。 |
|
| |
|
| 呼称 |
Ａ |
税込価格 |
|
| マンホール用養生カバー 450 |
515 |
¥1,950 |
|
| マンホール用養生カバー 600 |
665 |
¥2,280 |
|
| 注文情報 |
|
●マンホールカバーとのセット販売になります。
ご注文の際はマンホール型式･呼称・養生シートの呼称をご指示ください。 |
|
|
 |
|
|
|
| ページ先頭へ↑ |
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
| 「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
|
|
 |
