　中部コーポレーション　枠打込型枠セットの販売

支払

送料
詳細

本州・四国（一部地域を除く）
１,９８０円※加算送料について　

出荷

１～４営業日
欠品時：ご連絡

北海道・九州・離島・一部地域
見積フォーム・ FAX見積用紙

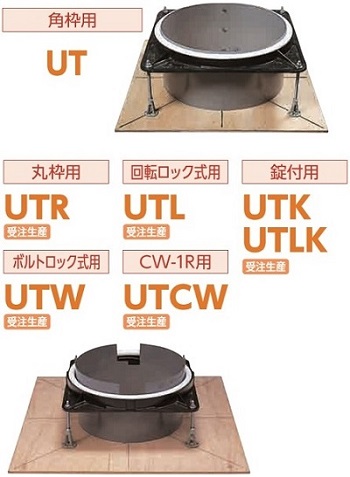

１．CHUBU 枠打込型枠セット

　製品情報

●型枠は複数回、繰返しご使用できます。
　ただし、ＵＴＲ･ＵＴＬ･ＵＴＷ･UTCW･ＵＴＫ･UTLKは、ご指示のあった
　スラブ厚寸法に合わせて製作していますので、繰返しご使用される
　場合は、そのご指示された寸法のみご使用できます。
●スラブコンクリートの打設と同時にマンホールカバーを施工する場合
　にご使用ください。

　注文情報

●ご注文の際は枠打込型枠セット型式、マンホール型式、H寸法(スラ
　ブ厚さ)をご指示ください。

　＜注文例＞
　マンホール型式CMH-2-600打込み深さ150の時

　UT-1 B-CMH-2-600-H-150

マンホール粋、蓋及び・固定用釘は付属していません。

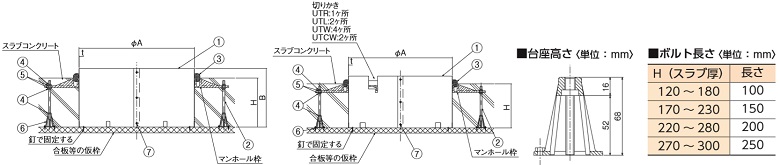

■部品構成表
品番	部品名	材質	個数	備考
①	型枠	SPCC	1	電気亜鉛メッキ
②	※位置決めボルト	SS400	4	ユニクロメツキ
③	ライトロンロツド	ポリエチレン	1	-
④	六角ナット	SS400	１式	ユニクロメツキ
⑤	平座金		１式
⑥	台座	樹脂	4	-
⑦	皿小ネジ(M5)	SS400	3	平座金、蝶ﾅｯﾄ付き

●　枠打込型枠セット　寸法価格表　単位：mm　●

型式記号	Ｈスラブ厚	呼称	Ａ外径	Ｂ型枠高さ	ｔ厚み	ボルトサイズ	税込価格
UT-1A UT-1B	※120 (115) ※130 (125）～150 （）寸法はUT-1B	300	298	250	1.0	W3/8	¥4,820
		350	348				¥5,600
		400	398				¥6,040
		450	448				¥6,240
		500	498			W1/2	¥6,550
		600	598				¥7,330
		750	748				¥11,050
		900	898				¥16,950
UT-2A UT-2B	151～200	300	298	250	1.0	W3/8	¥4,820
		350	348				¥5,660
		400	398				¥6,170
		450	448				¥6,300
		500	498			W1/2	¥6,750
		600	598				¥7,450
		750	748				¥11,430
		900	898				¥17,520
UT-3A UT-3B	201～250	300	298	300	1.0	W3/8	¥5,330
		350	348				¥6,170
		400	398				¥6,420
		450	448				¥6,750
		500	498			W1/2	¥7,200
		600	598				¥7,900
		750	748				¥11,880
		900	898				¥18,100
UT-4A UT-4B	251～300	300	298	350	1.0	W3/8	¥5,660
		350	348				¥6,420
		400	398				¥6,940
		450	448				¥7,130
		500	498			W1/2	¥7,580
		600	598				¥8,290
		750	748				¥12,390
		900	898				¥18,810
UTR-A UTR-B	※120（115） ※130 （125）～200 （）寸法はUTR-B	450	448	－	1.0	W3/8	¥7,780
	※120（115） ※130 （125）～200 （）寸法はUTR-B	600	598	－	1.0	W1/2	¥9,180
	201～250	450	448	－	1.0	W3/8	¥8,220
	201～250	600	598	－	1.0	W1/2	¥9,760
	251～300	450	448	－	1.0	W3/8	¥8,730
	251～300	600	598	－	1.0	W1/2	¥10,150
UTL	120 130～200 　※(190～200) （）寸法は CMWLR-1	300	298	－	1.0	W3/8	¥7,700
		350	348				¥8,350
		450	448				¥9,180
		500	498			W1/2	¥9,250
		600	598				¥10,270
		750	748				¥14,700
	201～250	300	298	－	1.0	W3/8	¥8,160
		350	348				¥8,420
		450	448				¥9,450
		500	498			W1/2	¥9,700
		600	598				¥10,660
		750	748				¥15,220
	251～300	300	298	－	1.0	W3/8	¥8,290
		350	348				¥8,990
		450	448				¥9,760
		500	498			W1/2	¥10,460
		600	598				¥11,490
		750	748				¥16,310

型式記号	Ｈスラブ厚	呼称	Ａ外径	ｔ厚み	ボルトサイズ	税込価格
UTW	125 135～205	300	298	1.0	W3/8	¥7,700
		450	448		W3/8	¥9,180
		500	498		W1/2	¥9,250
		600	598			¥10,270
		750	748			¥14,700
		900	898			¥20,540
	206～255	300	298	1.0	W3/8	¥8,160
		450	448		W3/8	¥9,450
		500	498		W1/2	¥9,700
		600	598			¥10,660
		750	748			¥15,220
		900	898			¥21,120
	256～305	300	298	1.0	W3/8	¥8,290
		450	448		W3/8	¥9,760
		500	498		W1/2	¥10,460
		600	598			¥11,490
		750	748			¥16,310
		900	898			¥22,090
UTCW	120 (125) 130～200 （）寸法は呼称600	450	448	1.0	W3/8	¥9,180
		600	598		W1/2	¥10,270
		650	648		W1/2	¥13,420
	201～250	450	448	1.0	W3/8	¥9,450
		600	598		W1/2	¥10,660
		650	648		W1/2	¥13,870
	251～300	450	448	1.0	W3/8	¥9,760
		600	598		W1/2	¥11,490
		650	648		W1/2	¥14,830
UTK	120 130 ～200	450	448	1.0	W3/8	¥9,180
		500	498		W1/2	¥9,250
		600	598		W1/2	¥10,270
	201～250	450	448	1.0	W3/8	¥9,450
		500	498		W1/2	¥9,700
		600	598		W1/2	¥10,660
	251～300	450	448	1.0	W3/8	¥9,760
		500	498		W1/2	¥10,460
		600	598		W1/2	¥11,490
UTLK	125 135～205	450	448	1.0	W3/8	¥9,180
	125 135～205	600	598	1.0	W1/2	¥10,270
	206～255	450	448	1.0	W3/8	¥9,450
	206～255	600	598	1.0	W1/2	¥10,660
	256～305	450	448	1.00	W3/8	¥9,760
	256～305	600	598	1.00	W1/2	¥11,490

ページ先頭へ↑

	注意事項
	鋳物製品のため寸法に多少の誤差があります。画像の色と実物の色と多少異なることがあります。商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。錆の箇所を塗装等を施して頂けれは、製品寿命を長くなります。商品お受け取り時に、破損がないかご確認願います。運送会社の路線便（混載便）になりますので、配達時間の指定はできません。この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。

「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。

		ＴＥＬ　０４８－４８５－１０４９ＦＡＸ　０４８－４８５－１０５９メール apple@yamato8.biz
