中部マンホールの販売
|
|
標準型 |
ボルトロック |
回転ロック |
断熱 |
水槽 |
ハンドホール |
下水用 |
FRP製 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
 |
製品情報 |
|
■部品構成表
品番 |
部品名 |
材質 |
備考 |
① |
フタ |
FC200 |
CSコート |
② |
枠 |
③ |
クサリ |
SS400 |
- |
|
●t寸法は、有効肉厚を示します。
●破壊荷重はサイズ300のみ圧子φ170による数値です。
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください)
車整備工場等に使用される場合は、油類に強いNBRゴムをご使用ください。
|
|
注文情報 |
|
●図中 部分は、指定マーク及び文字の鋳出し可能です。
●鎖付と鎖なしがあります。
|
|
|
|

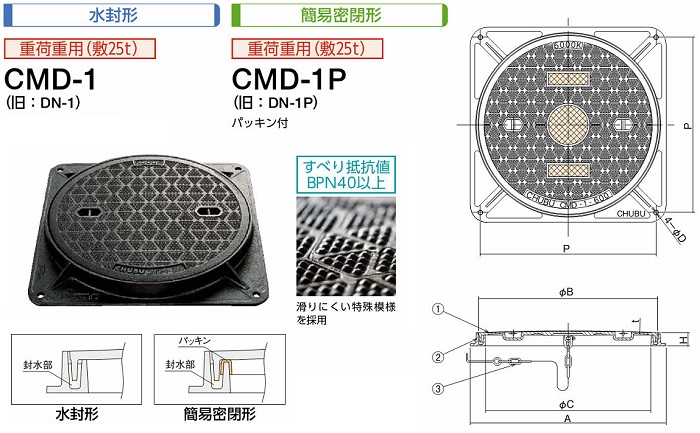

● CMD-1・CMD-1P 規格寸法・価格一覧 ●
ハイグリップタイプ
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハン
ドル |
CMD-1
|
CMD-1P
パッキン付き |
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
CMD-1
CMD-1P |
300N |
350 |
7.0 |
410 |
300 |
13 |
353 |
50 |
400 |
8.4 |
17.6 |
A1 |
¥13,110 |
¥13,420 |
¥13,990 |
¥14,310 |
350N |
400 |
7.0 |
460 |
350 |
13 |
395 |
50 |
400 |
9.4 |
20.2 |
A1 |
¥16,830 |
¥17,140 |
¥17,770 |
¥18,090 |
400N |
450 |
7.0 |
510 |
400 |
13 |
445 |
50 |
400 |
14.0 |
25.9 |
A1 |
¥20,040 |
¥20,350 |
¥21,110 |
¥21,420 |
450N |
500 |
8.0 |
560 |
450 |
13 |
495 |
50 |
600 |
17.3 |
31.7 |
A1 |
¥21,050 |
¥21,360 |
¥22,180 |
¥22,500 |
500N |
550 |
8.0 |
610 |
500 |
15 |
545 |
50 |
600 |
24.2 |
39.7 |
A2 |
¥27,910 |
¥28,230 |
¥29,170 |
¥29,490 |
600N |
650 |
9.0 |
710 |
600 |
15 |
638 |
50 |
600 |
33.5 |
53.5 |
A2 |
¥37,300 |
¥37,620 |
¥38,620 |
¥38,940 |
750N |
825 |
12.0 |
900 |
750 |
15 |
788 |
60 |
750 |
54.8 |
91.8 |
A3 |
¥103,070 |
¥103,700 |
¥105,470 |
¥106,100 |
900N |
975 |
13.0 |
1050 |
900 |
15 |
925 |
60 |
1000 |
88.0 |
137.2 |
A3 |
¥173,130 |
¥173,760 |
¥176,030 |
¥176,660 |
|
 |
 |
 |
 |
|
|
|
 |

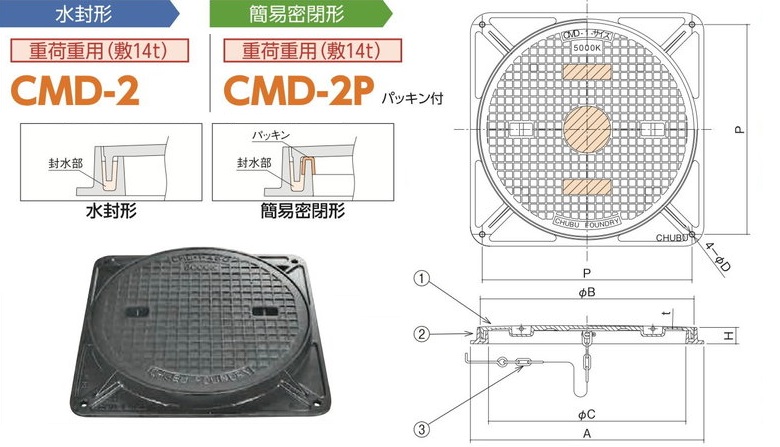

● CMD-2・CMD-2P 規格寸法・価格一覧 ●
(メーカー在庫限りで販売終了)
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
CMD-2
|
CMD-2P
パッキン付き |
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
CMD-2
CMD-2P |
300 |
345 |
6.0 |
390 |
300 |
13 |
343 |
45 |
400 |
7.8 |
15.0 |
A1 |
¥12,980 |
¥13,300 |
¥13,860 |
¥14,180 |
350 |
395 |
6.0 |
440 |
350 |
13 |
373 |
45 |
400 |
9.0 |
17.6 |
A1 |
¥16,640 |
¥16,950 |
¥17,580 |
¥17,900 |
400 |
445 |
6.5 |
490 |
400 |
13 |
425 |
45 |
400 |
11.8 |
22.5 |
A1 |
¥19,410 |
¥19,720 |
¥20,480 |
¥20,790 |
450 |
495 |
7.0 |
540 |
450 |
13 |
477 |
45 |
600 |
13.8 |
26.4 |
A1 |
¥20,540 |
¥20,860 |
¥21,680 |
¥21,990 |
500 |
545 |
7.5 |
590 |
500 |
15 |
525 |
45 |
600 |
20.4 |
33.6 |
A2 |
¥27,600 |
¥27,910 |
¥28,860 |
¥29,170 |
600 |
645 |
8.0 |
690 |
600 |
15 |
618 |
45 |
600 |
26.3 |
43.3 |
A2 |
¥35,980 |
¥36,290 |
¥37,300 |
¥37,620 |
750 |
825 |
8.0 |
900 |
750 |
15 |
788 |
60 |
750 |
47.0 |
84.0 |
A3 |
¥94,130 |
¥94,760 |
¥96,520 |
¥97,150 |
900 |
975 |
10.0 |
1050 |
900 |
15 |
925 |
60 |
1000 |
69.3 |
118.5 |
A3 |
¥167,330 |
¥167,960 |
¥170,230 |
¥170,860 |
|
 |
 |
 |
 |
|
|
|
|
 |
 |
 |
|
|
|
|
|
品名 |
税込価格 |
|
A1マンホール蓋ハンドル |
¥1,560/組
(2本1組) |
 |
A2マンホール蓋ハンドル |
¥1,950/組
(2本1組) |
A3マンホール蓋ハンドル |
¥3,770/組
(2本1組) |
|
|
|
|
|
ページ先頭へ↑ |
|
 |
製品情報 |
|
■部品構成表
品番 |
部品名 |
材質 |
備考 |
① |
フタ |
FC200 |
CSコート |
② |
枠 |
③ |
クサリ |
SS400 |
- |
|
●t寸法は、有効肉厚を示します。
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください)
車整備工場等に使用される場合は、油類に強いNBRゴムをご使用ください。 |
|
注文情報 |
|
●図中 部分は、指定マーク及び文字の鋳出し可能です。
●鎖付と鎖なしがあります。
|
|
|
|

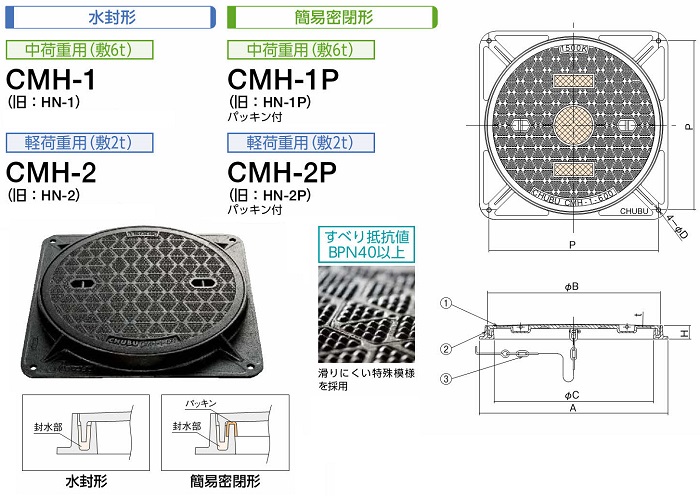

● CMH-1・CMH-1P 規格寸法・価格一覧 ●
ハイグリップタイプ
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハン
ドル |
CMH-1 |
CMH-1P
パッキン付き |
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
CMH-1
CMH-1P |
300N |
350 |
6.00 |
410 |
300 |
13 |
353 |
50 |
400 |
9.0 |
18.2 |
A1 |
¥9,960 |
¥10,270 |
¥10,840 |
¥11,160 |
350N |
400 |
6.00 |
460 |
350 |
13 |
395 |
50 |
400 |
12.2 |
23.0 |
A1 |
¥12,420 |
¥12,730 |
¥13,360 |
¥13,680 |
400N |
450 |
7.00 |
510 |
400 |
13 |
445 |
50 |
400 |
14.1 |
26.0 |
A1 |
¥15,570 |
¥15,880 |
¥16,640 |
¥16,950 |
450N |
500 |
7.00 |
560 |
450 |
13 |
495 |
50 |
600 |
19.2 |
33.6 |
A1 |
¥17,460 |
¥17,770 |
¥18,590 |
¥18,900 |
500N |
550 |
8.00 |
610 |
500 |
15 |
545 |
50 |
600 |
22.5 |
38.0 |
A2 |
¥22,050 |
¥22,370 |
¥23,310 |
¥23,630 |
600N |
650 |
9.00 |
710 |
600 |
15 |
638 |
50 |
600 |
33.5 |
53.5 |
A2 |
¥27,850 |
¥28,170 |
¥29,170 |
¥29,490 |
750N |
825 |
12.00 |
900 |
750 |
15 |
788 |
60 |
750 |
63.0 |
100.0 |
A3 |
¥82,720 |
¥83,350 |
¥85,120 |
¥85,750 |
900N |
975 |
13.00 |
1050 |
900 |
15 |
925 |
60 |
1000 |
89.2 |
138.4 |
A3 |
¥149,250 |
¥149,880 |
¥152,150 |
¥152,780 |
|
 |
 |
 |
 |
|
|
● CMH-2・CMH-2P 規格寸法・価格一覧 ●
ハイグリップタイプ
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
CMH-2 |
CMH-2P
パッキン付き |
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
CMH-2
CMH-2P |
300N |
345 |
5.00 |
390 |
300 |
13 |
343 |
45 |
400 |
6.8 |
14.0 |
A1 |
¥8,130 |
¥8,450 |
¥9,010 |
¥9,330 |
350N |
395 |
5.00 |
440 |
350 |
13 |
373 |
45 |
400 |
9.6 |
18.1 |
A1 |
¥9,900 |
¥10,210 |
¥10,840 |
¥11,160 |
400N |
445 |
5.00 |
490 |
400 |
13 |
425 |
45 |
400 |
11.1 |
21.8 |
A1 |
¥12,350 |
¥12,670 |
¥13,420 |
¥13,740 |
450N |
495 |
5.00 |
540 |
450 |
13 |
477 |
45 |
600 |
15.2 |
27.8 |
A1 |
¥13,490 |
¥13,800 |
¥14,620 |
¥14,940 |
500N |
545 |
5.00 |
590 |
500 |
15 |
525 |
45 |
600 |
17.2 |
30.4 |
A2 |
¥17,830 |
¥18,150 |
¥19,090 |
¥19,410 |
600N |
645 |
5.00 |
690 |
600 |
15 |
618 |
45 |
600 |
23.1 |
40.1 |
A2 |
¥21,990 |
¥22,310 |
¥23,310 |
¥23,630 |
750N |
825 |
7.00 |
900 |
750 |
15 |
788 |
60 |
750 |
48.3 |
85.3 |
A3 |
¥62,500 |
¥63,130 |
¥64,890 |
¥65,520 |
900N |
975 |
10.00 |
1050 |
900 |
15 |
925 |
60 |
1000 |
77.0 |
126.2 |
A3 |
¥131,300 |
¥131,930 |
¥134,190 |
¥134,820 |
|
 |
 |
 |
 |
注)900Nは2020年発売予定となります。
|
|
|
 |
 |
 |
|
|
|
|
|
品名 |
税込価格 |
|
A1マンホール蓋ハンドル |
¥1,560/組
(2本1組) |
 |
A2マンホール蓋ハンドル |
¥1,950/組
(2本1組) |
A3マンホール蓋ハンドル |
¥3,770/組
(2本1組) |
|
|
|
|
|
|
ページ先頭へ↑ |
|
 |
製品情報 |
|
■部品構成表
品番 |
部品名 |
材質 |
備考 |
① |
フタ |
FCD500-7 |
CSコート |
② |
枠 |
FC200 |
③ |
クサリ |
SS400 |
- |
|
●t寸法は、有効肉厚を示します。
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください)
車整備工場等に使用される場合は、油類に強いNBRゴムをご使用ください。 |
|
注文情報 |
|
●図中 部分は、指定マーク及び文字の鋳出し可能です。
●鎖付と鎖なしがあります。
|
|
|
|

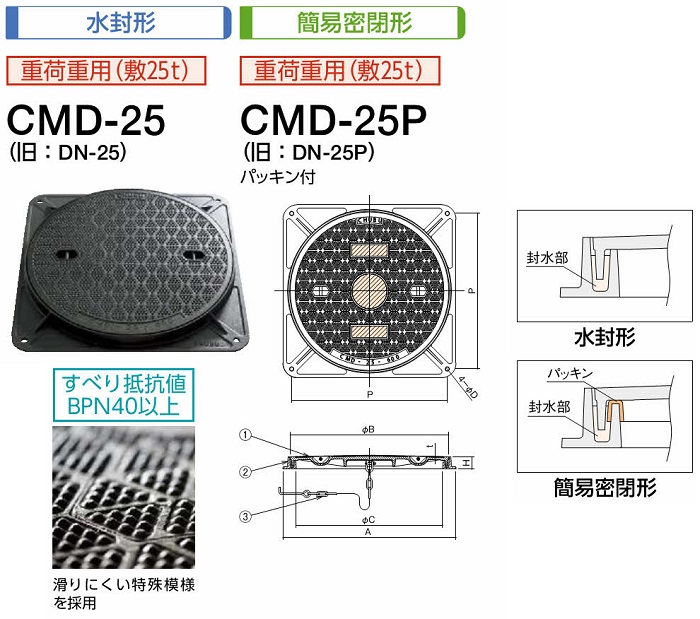

● CMD-25・CMD-25P 規格寸法・価格一覧 ●
ハイグリップタイプ
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハン
ドル |
CMD-25 |
CMD-25P
パッキン付き |
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
CMD-25
CMD-25P |
600N |
650 |
10 |
710 |
600 |
15 |
638 |
50 |
600 |
35.0 |
55.0 |
A2 |
¥50,220 |
¥50,530 |
¥51,540 |
¥51,850 |
|
 |
|
|
|
 |
|
品名 |
税込価格 |
A2マンホール蓋ハンドル |
¥1,950/組
(2本1組) |
 |
|
|
|
|
|
|
ページ先頭へ↑ |
|
|
製品情報 |
|
■部品構成表
品番 |
部品名 |
材質 |
備考 |
① |
フタ |
FCD500-7 |
CSコート |
② |
枠 |
FC200 |
③ |
クサリ |
SS400 |
- |
|
●t寸法は、有効肉厚を示します。
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください)
車整備工場等に使用される場合は、油類に強いNBRゴムをご使用ください。 |
|
注文情報 |
|
●クサリ付とクサリなしがあります。
●パッキンを入れることにより、簡易密閉型になります。(オプション)
|
|
|
|
● MBF・MBF-P 規格寸法・価格一覧 ●
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハン
ドル |
MBF |
MBF-P
パッキン付き
|
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
MBF |
250 |
310 |
4.50 |
325 |
250 |
13 |
284 |
35 |
400 |
4.9 |
9.6 |
A1 |
¥4,790 |
¥5,110 |
|
|
300 |
360 |
4.50 |
385 |
300 |
13 |
343 |
35 |
400 |
6.4 |
12.1 |
¥5,930 |
¥6,240 |
¥6,750 |
¥7,060 |
350 |
410 |
4.50 |
435 |
350 |
13 |
373 |
39 |
400 |
8.0 |
14.7 |
¥8,190 |
¥8,510 |
¥9,080 |
¥9,390 |
400 |
465 |
4.50 |
490 |
400 |
13 |
425 |
42 |
400 |
10.3 |
20.0 |
¥10,650 |
¥10,970 |
¥11,660 |
¥11,970 |
450 |
510 |
6.00 |
540 |
450 |
13 |
477 |
43 |
600 |
14.5 |
24.9 |
¥12,350 |
¥12,670 |
¥13,420 |
¥13,740 |
500 |
576 |
6.00 |
605 |
500 |
15 |
545 |
50 |
600 |
18.0 |
35.5 |
¥17,580 |
¥17,900 |
¥18,720 |
¥19,030 |
600 |
660 |
6.50 |
695 |
600 |
15 |
618 |
52 |
600 |
24.3 |
45.3 |
¥20,100 |
¥20,420 |
¥21,300 |
¥21,610 |
|
 |
 |
 |
 |
|
|
● MCF 規格寸法・価格一覧 ●
型式記号 |
呼称 |
フタ |
枠 |
フタ
質量
kg |
総
質量
kg |
適用
ハン
ドル |
税込価格 |
|
B |
t |
A |
C |
D |
P |
H |
MCF |
250 |
250 |
4.00 |
286 |
212 |
13 |
244 |
20 |
2.1 |
4.2 |
A1 |
¥4,290 |
 |
300 |
300 |
4.00 |
336 |
263 |
13 |
291 |
20 |
2.8 |
6.1 |
¥4,860 |
330 |
330 |
4.00 |
366 |
292 |
13 |
322 |
20 |
3.0 |
6.5 |
¥5,170 |
360 |
360 |
4.00 |
396 |
323 |
13 |
352 |
21 |
3.8 |
7.7 |
¥5,800 |
400 |
400 |
4.00 |
436 |
357 |
13 |
386 |
23 |
4.4 |
9.9 |
¥8,260 |
450 |
450 |
4.00 |
486 |
407 |
13 |
434 |
25 |
7.6 |
13.2 |
¥10,710 |
500 |
500 |
4.50 |
536 |
460 |
15 |
485 |
30 |
11.0 |
19.0 |
¥16,700 |
600 |
600 |
4.50 |
636 |
547 |
15 |
582 |
30 |
13.7 |
23.8 |
¥18,590 |
|
|
|
 |
品名 |
税込価格 |
|
A1マンホール蓋ハンドル |
¥1,560/組
(2本1組) |
 |
|
|
|
|
|
ページ先頭へ↑ |
|
 |
製品情報 |
|
■部品構成表
品番 |
部品名 |
材質 |
備考 |
① |
CMD-25フタ |
FCD500-7 |
CSコート |
CMD-1フタ |
CMH-1フタ |
FC200 |
② |
枠 |
③ |
クサリ |
SS400 |
- |
④ |
落下防止網 |
溶融亜鉛メッキ |
|
●マンホール内・外の作業が安心してできます。
●重量物及び常時荷重のかかるような使い方はしないでください。
●t寸法は、有効肉厚を示します。
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください)
車整備工場等に使用される場合は、油類に強いNBRゴムをご使用ください。
設計条件が破壊荷重250KN以上の場合は、
DN-25NW・DN-25PNW(呼称600のみ)を選定してください。
|
|
注文情報 |
|
●落下防止網はステンレス製も製作できます。(受注生産) ●図中 部分は、指定マーク及び文字の鋳出し可能です。
|
|
|
|

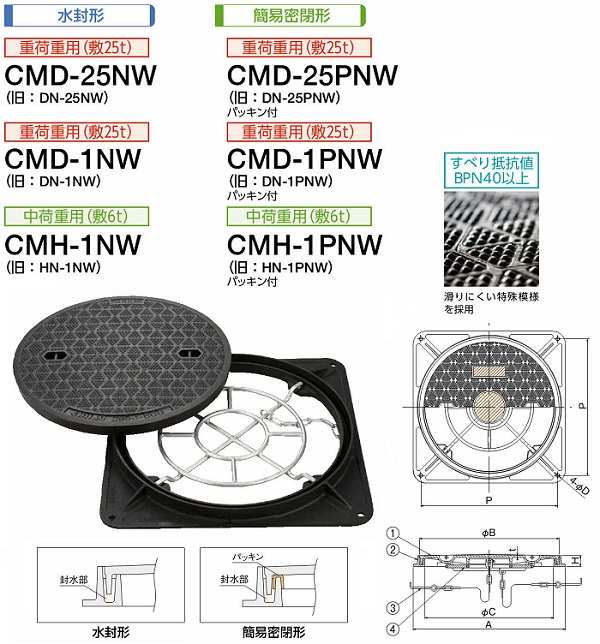

● CMD-25NW・CMD-25PNW 規格寸法・価格一覧 ●
ハイグリップタイプ
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハン
ドル |
CMD-25NW |
CMD-25PNW
パッキン付き |
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
CMD-25NW
CMD-25PNW |
600N |
650 |
10 |
710 |
600 |
15 |
638 |
50 |
600 |
35.0 |
56.1 |
A2 |
¥76,860 |
¥77,180 |
¥78,190 |
¥78,500 |
|
 |
|
|
● CMD-1NW・CMD-1PNW 規格寸法・価格一覧 ●
ハイグリップタイプ
型式記号 |
呼称 |
フタ |
枠 |
鎖
長さ |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
CMD-1NW |
CMD-1PNW
パッキン付き |
B |
t |
A |
C |
D |
P |
H |
a:鎖なし |
b:鎖付 |
a:鎖なし |
b:鎖付 |
CMD-1NW
CMD-1PNW |
450N |
500 |
8.00 |
560 |
450 |
13 |
495 |
50 |
600 |
17.3 |
32.8 |
A1 |
¥41,140 |
¥41,460 |
¥42,280 |
¥42,590 |
600N |
650 |
9.00 |
710 |
600 |
15 |
638 |
50 |
600 |
33.5 |
54.6 |
A2 |
¥63,950 |
¥64,260 |
¥65,270 |
¥65,590 |
750N |
825 |
12.00 |
900 |
750 |
15 |
788 |
60 |
750 |
54.8 |
92.4 |
A3 |
¥142,640 |
¥143,270 |
¥145,030 |
¥145,660 |
900 |
975 |
13.00 |
1050 |
900 |
15 |
925 |
60 |
1000 |
88.0 |
138.8 |
A3 |
¥236,380 |
¥237,010 |
¥239,280 |
¥239,910 |
|
 |
注)900は従来の格子模様となります。
|
|
|
 |
 |
 |
|
|
|
|
|
品名 |
税込価格 |
|
A1マンホール蓋ハンドル |
¥1,560/組
(2本1組) |
 |
A2マンホール蓋ハンドル |
¥1,950/組
(2本1組) |
A3マンホール蓋ハンドル |
¥3,770/組
(2本1組) |
|
|
|
|
|
|
ページ先頭へ↑ |
|
|
製品情報 |
|
■部品構成表
品番 |
部品名 |
材質 |
備考 |
① |
CDWWフタ |
FCD500-7 |
CSコート |
CMHKフタ |
FC200 |
② |
枠 |
FC200 |
③ |
丸パッキン |
クロロプレンゴム |
- |
④ |
スタツド・ボルト |
SUS304 |
M12 |
⑤ |
六角袋ナット |
- |
⑥ |
平座金 |
⑦ |
平パッキン |
クロロプレンゴム |
⑧ |
カバー |
FCD500-7 |
CSコート |
⑨ |
パッキン |
クロロプレンゴム |
- |
⑩ |
錠 |
Bs |
⑨ |
プラグ |
ss |
W1"のネジ |
⑩ |
パッキン |
クロロプレンゴム |
- |
⑥ |
ロック部 |
SUS304 |
⑩ |
止めビス |
|
●t寸法は有効肉厚を示します。
●ゴムパッキンは、耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
(ベンゼン・トルエン等のご使用は避けてください。)
車整備工場等に使用される場合は、油類に強いNBRゴムをご使用ください。
●CDWW-1は耐内圧型マンホール鉄蓋です。耐内圧力2.0気圧まで使用できます。
●CDWWの蓋の開閉は、Tボックスを使用してください。
●CMHK-1は排水口用プラグが付属しています。
|
|
注文情報 |
|
●CDWW-1のTボックススパナ及びハンドルは別売です。 ●図中 部分は、指定マーク及び文字の鋳出し可能です。
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
● CMWW-1 規格寸法・価格一覧 ●
型式記号 |
呼称 |
フタ |
枠 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
B |
t |
A |
C |
P |
H |
CDWW-1 |
600 |
720 |
9.00 |
770 |
600 |
698 |
55 |
37.1 |
60.6 |
A1 |
¥68,550 |
 |
|
|
● CMHK-1 規格寸法・価格一覧 ●
型式記号 |
呼称 |
フタ |
枠 |
フタ
質量
kg |
総
質量
kg |
適用
ハンドル |
税込価格 |
|
B |
t |
A |
C |
D |
P |
H |
CMHK-1 |
450 |
500 |
8.0 |
560 |
450 |
13 |
477 |
50 |
15.0 |
30.3 |
A1 |
¥26,780 |
 |
500 |
550 |
9.0 |
610 |
500 |
15 |
525 |
50 |
21.0 |
38.8 |
A2 |
¥39,760 |
600 |
650 |
10.0 |
710 |
600 |
15 |
618 |
50 |
30.0 |
50.3 |
A2 |
¥52,670 |
|
|
|
 |
 |
品名 |
税込価格 |
A1マンホール蓋ハンドル |
¥1,560/組
(2本1組) |
A2マンホール蓋ハンドル |
¥1,950/組
(2本1組) |
 |
|
|
|
|
|
ページ先頭へ↑ |
|
|
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、(早く)錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
 |
NO.220401 |
