　中部コーポレーション一般型丸枠マンホール蓋　ハイグリップ

支払

送料
詳細

本州・四国（一部地域を除く）
１,９８０円※加算送料について　
直送品につき3万円以上で送料無料

出荷

１～４営業日
欠品時：ご連絡

北海道・九州・離島・一部地域
見積フォーム・ FAX見積用紙

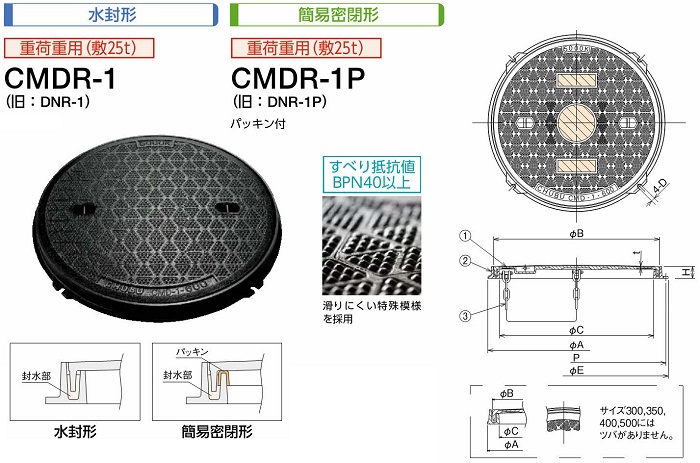

　CHUBU 一般型丸枠マンホール蓋
　CMDR-1・CMDR-1P　／　CMDR-2・CMDR-2P

製品情報

■部品構成表
品番	部品名	材質	材質	備考
①	フタ	FCD500-7	FC200	CSコート
②	枠	FC200	FC200	CSコート
③	鎖	SS400	SS400	-

●t寸法は、有効肉厚を示します。
●破壊荷重はサイズ300のみ圧子φ170による数値です。
●ゴムパッキンは耐候性･耐劣化性･耐寒性に優れたクロロプレンゴムです。
　（ベンゼン・トルエン等のご使用は避けてください）
●写真は呼称450,600を示します。
●図中に示すように呼称300.350,400,500には受枠の外側にツバがない為、
　枠打込型枠セット(品番:UTR)は使用できません。

注文情報

●図中

部分は、指定マーク及び文字の鋳出し可能です。
●鎖付と鎖なしがあります。

●　マンホール蓋 CMDR-1・CMDR-1P　規格寸法・価格一覧　●
ハイグリップタイプ
型式	マス寸法	フタ		枠						鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル	CMDR-1		CMDR-1P パッキン付き
型式	マス寸法	Ｂ	ｔ	Ａ	Ｃ	Ｄ	Ｅ	Ｐ	Ｈ	鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル	a鎖なし	b鎖付	a鎖なし	b鎖付
CMDR-1 CMDR-1P	300N	350	7.00	390	300	－	－	－	50	400	8.4	15.3	A1	¥16,580	¥16,900	¥17,490	¥17,810
	350N	400	7.00	430	350	－	－	－	50	400	9.4	17.2	A1	¥21,130	¥21,450	¥22,100	¥22,430
	400N	450	7.00	480	400	－	－	－	50	400	14.0	22.7	A1	¥24,570	¥24,900	¥25,680	¥26,000
	450N	500	8.00	550	450	15	570	546	50	600	17.3	27.9	A1	¥26,200	¥26,520	¥27,370	¥27,690
	500N	550	8.00	580	500	－	－	－	50	600	24.2	35.7	A2	¥33,670	¥34,000	¥34,970	¥35,300
	600N	650	9.00	700	600	15	720	696	50	600	33.5	46.7	A2	¥45,180	¥45,500	¥46,540	¥46,870

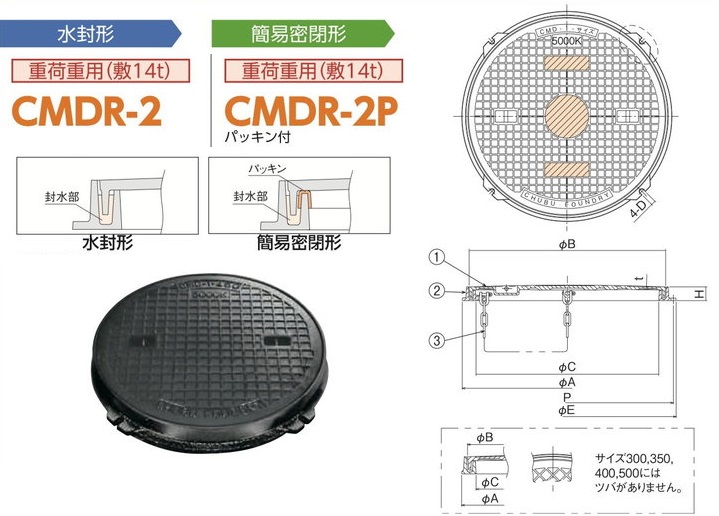

●　マンホール蓋 CMDR-2・CMDR-2P　規格寸法・価格一覧　●
（従来品：メーカー在庫限りで販売終了）
型式	マス寸法	フタ		枠						鎖長さ	フタ質量　(kg)	総質量 kg	適用ハンドル	CMDR-2		CMDR-2P パッキン付き
型式	マス寸法	Ｂ	ｔ	Ａ	Ｃ	Ｄ	Ｅ	Ｐ	Ｈ	鎖長さ	フタ質量　(kg)	総質量 kg	適用ハンドル	a鎖なし	b鎖付	a鎖なし	b鎖付
CMDR-2 CMDR-2P	300	345	6.00	370	300	－	－	－	45	400	7.8	13.4	A1	¥16,250	¥16,580	¥17,160	¥17,490
	350	395	6.00	420	350	－	－	－	45	400	9.0	15.6	A1	¥20,870	¥21,190	¥21,840	¥22,170
	400	445	6.50	470	400	－	－	－	45	400	11.8	19.2	A1	¥23,660	¥23,990	¥24,770	¥25,090
	450	495	7.00	540	450	15	564	546	45	600	13.8	22.0	A1	¥25,420	¥25,740	¥26,590	¥26,910
	500	545	7.50	570	500	－	－	－	45	600	20.4	30.4	A2	¥33,280	¥33,610	¥34,580	¥34,910
	600	645	8.00	690	600	15	714	696	45	600	26.3	38.0	A2	¥43,420	¥43,750	¥44,790	¥45,110

▼マンホール蓋の持上げ金具

品名	税込価格
A1マンホール蓋ハンドル	¥1,950/組（2本1組）
A2マンホール蓋ハンドル	¥2,210/組（2本1組）

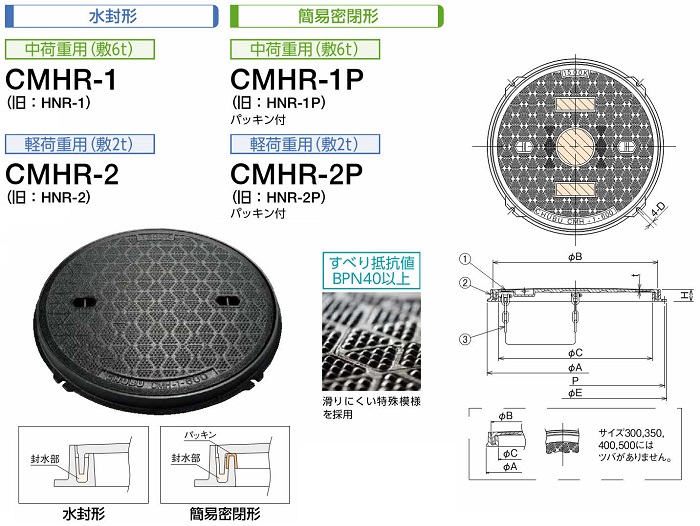

　CHUBU 一般型丸枠マンホール蓋
　CMHR-1・CMHR-1P　／　CMHR-2・CMHR-2P

製品情報

■部品構成表
品番	部品名	材質	備考
①	フタ	FC200	CSコート
②	枠	FC200	CSコート
③	鎖	SS400	-

●t寸法は、有効肉厚を示します。
●ゴムパッキンは，耐候性・耐劣化性・耐寒性に優れたクロロプレンゴムです。
　(ベンゼン･トルエン等のご使用は避けてください)
●写真は呼称450,600を示します。
●図中に示すように呼称300.350,400,500には受枠の外側に“ツバ"がない為
　枠打込型枠セット(品番：:UTR)は使用できません。

注文情報

●図中

部分は、指定マーク及び文字の鋳出し可能です。
●鎖付と鎖なしがあります。

●　マンホール蓋 CMHR-1・CMHR-1P　規格寸法・価格一覧　●
ハイグリップタイプ
型式	マス寸法	フタ		枠						鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル	CMHR-1		CMHR-1P パッキン付き
型式	マス寸法	Ｂ	ｔ	Ａ	Ｃ	Ｄ	Ｅ	Ｐ	Ｈ	鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル	a鎖なし	b鎖付	a鎖なし	b鎖付
CMHR-1 CMHR-1P	300N	350	6.00	390	300	－	－	－	50	400	9.0	15.9	A1	¥12,480	¥12,810	¥13,390	¥13,720
	350N	400	6.00	430	350	－	－	－	50	400	12.2	20.0	A1	¥15,470	¥15,800	¥16,450	¥16,770
	400N	450	7.00	480	400	－	－	－	50	400	14.1	22.8	A1	¥19,050	¥19,370	¥20,150	¥20,480
	450N	500	7.00	550	450	15	570	546	50	600	19.2	29.8	A1	¥21,580	¥21,910	¥22,750	¥23,080
	500N	550	8.00	580	500	－	－	－	50	600	22.5	34.0	A2	¥26,330	¥26,650	¥27,630	¥27,950
	600N	650	9.00	700	600	15	720	696	50	600	33.5	46.7	A2	¥33,350	¥33,670	¥34,710	¥35,040

●　マンホール蓋 CMHR-2・CMHR-2P　規格寸法・価格一覧　●
ハイグリップタイプ
型式	マス寸法	フタ		枠						鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル	CMHR-2		CMHR-2P パッキン付き
型式	マス寸法	Ｂ	ｔ	Ａ	Ｃ	Ｄ	Ｅ	Ｐ	Ｈ	鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル	a鎖なし	b鎖付	a鎖なし	b鎖付
CMHR-2 CMHR-2P	300N	345	5.00	370	300	－	－	－	45	400	6.8	12.4	A1	¥10,010	¥10,340	¥10,920	¥11,250
	350N	395	5.00	420	350	－	－	－	45	400	9.6	16.2	A1	¥12,220	¥12,550	¥13,200	¥13,520
	400N	445	5.00	470	400	－	－	－	45	400	11.1	18.5	A1	¥15,410	¥15,730	¥16,510	¥16,840
	450N	495	5.00	540	450	15	564	546	45	600	15.2	23.4	A1	¥16,640	¥16,970	¥17,810	¥18,140
	500N	545	5.00	570	500	－	－	－	45	600	17.2	27.2	A2	¥21,060	¥21,390	¥22,360	¥22,690
	600N	645	5.00	690	600	15	714	696	45	600	23.1	34.8	A2	¥25,740	¥26,070	¥27,110	¥27,430

▼マンホール蓋の持上げ金具

品名	税込価格
A1マンホール蓋ハンドル	¥1,950/組（2本1組）
A2マンホール蓋ハンドル	¥2,210/組（2本1組）

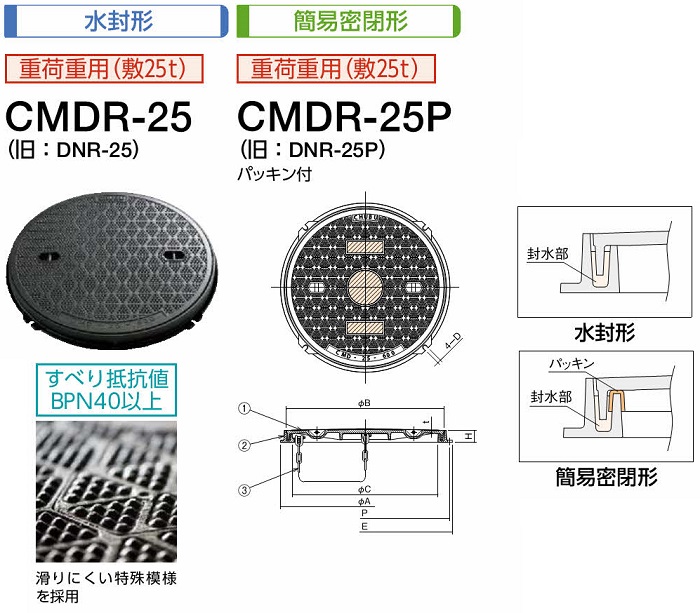

　CHUBU 重荷重用マンホールカバー　破壊荷重250KN以蓋
　CMDR-25・CMDR-25P

製品情報

■部品構成表
品番	部品名	材質	備考
①	フタ	FCD500-7	CSコート
②	枠	FC200	CSコート
③	クサリ	SS400	-

●t寸法は有効肉厚を示します。
●ゴムパッキンは。耐候性･耐劣化性･耐寒性に優れたクロロプレンゴムです。
（ベンゼン・トルエン等のご使用は避けてください）

注文情報

●図中

部分は、指定マーク及び文字の鋳出し可能です。
●鎖付と鎖なしがあります。

●　マンホール蓋 CMDR-25・CMDR-25P　規格寸法・価格一覧　●
ハイグリップタイプ
タイプ	型式	税込価格	マス寸法	フタ		枠						鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル
				Ｂ	ｔ	Ａ	Ｃ	Ｄ	Ｅ	Ｐ	Ｈ
CMDR-25 25トン用水封型	CMDR-25 600N a 鎖なし	¥61,300	600	650	9.00	700	600	15	720	696	50	600	35	48.2	A2
	CMDR-25 600N b 鎖付	¥61,620
CMDR-25P 25トン用簡易密閉型パッキン付	CMDR-25P 600N a 鎖なし	¥62,660	600	650	9.00	700	600	15	720	696	50	600	35	48.2	A2
	CMDR-25P 600N b 鎖付	¥62,990

▼マンホール蓋の持上げ金具

品名	税込価格
A2マンホール蓋ハンドル	¥2,210/組（2本1組）

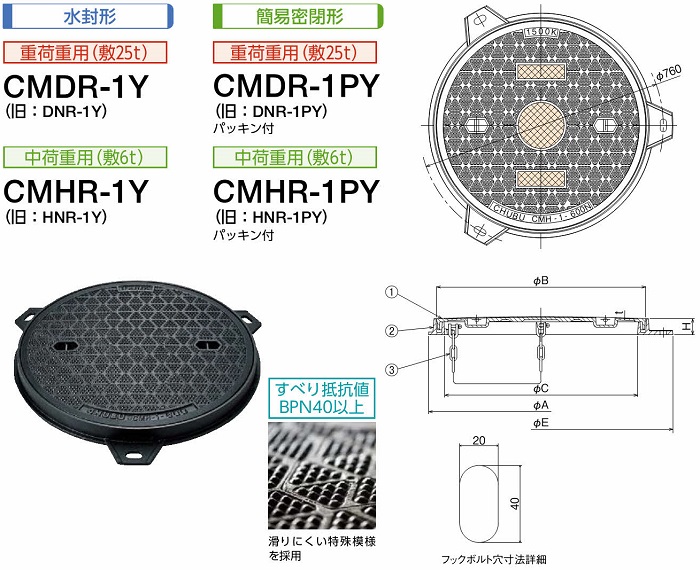

　CHUBU 組立式マンホール対応カバー
　　CMDR-1Y・CMDR-1PY　／　CMHR-1Y・CMHR-1PY

製品情報

■部品構成表
品番	部品名	材質	備考
①	CMDR-1Yフタ	FCD500-7	CSコート
①	CMHR-1Yフタ	FC200
②	枠	FC200
③	クサリ	SS400	-

●組立式マンホール倶』塊のアンカーピッチ(φ760)に適合しています。
●アンカー及び高さ調整ボルト、ナットは付属いたしません。

注文情報

●図中

部分は、指定マーク及び文字の鋳出し可能です。
●鎖付と鎖なしがあります。

●　マンホール蓋 CMDR-1Y・CMHR-1Y　規格寸法・価格一覧　●
ハイグリップタイプ
タイプ	型式	税込価格	フタ		枠				鎖長さ	フタ質量 kg	総質量 kg	適用ハンドル
			Ｂ	ｔ	Ａ	Ｃ	Ｅ	Ｈ
CMDR-1Y ２５トン用水封型	CMDR-1Y 600N a 鎖なし	¥56,550	650	9.00	700	600	820	50	600	33.5	48.5	A2
	CMDR-1Y 600N b 鎖付き	¥56,880
CMDR-1PY ２５トン用簡易密閉型パッキン付	CMDR-1PY 600N a 鎖なし	¥57,920
	CMDR-1PY 600N b 鎖付き	¥58,240
CMHR-1Y ６トン用水封型	CMHR-1Y 600N a 鎖なし	¥44,720	650	9.00	700	600	820	50	600	33.5	48.5	A2
	CMHR-1Y 600N b 鎖付き	¥45,050
CMHR-1PY ６トン用簡易密閉型パッキン付	CMHR-1PY 600N a 鎖なし	¥46,090
	CMHR-1PY 600N b 鎖付き	¥46,410

▼マンホール蓋の持上げ金具

品名	税込価格
A2マンホール蓋ハンドル	¥2,210/組（2本1組）
