ニムラのステンレス製グレーチングは材質にSUS304を使用、錆に強く高級感を保ち、美観にすぐれた製品です。使用箇所は横断溝・側溝用・ボルト固定式・集水桝・U字溝などに幅広く使用され、公共施設関係などにも使用されています。
|
| |

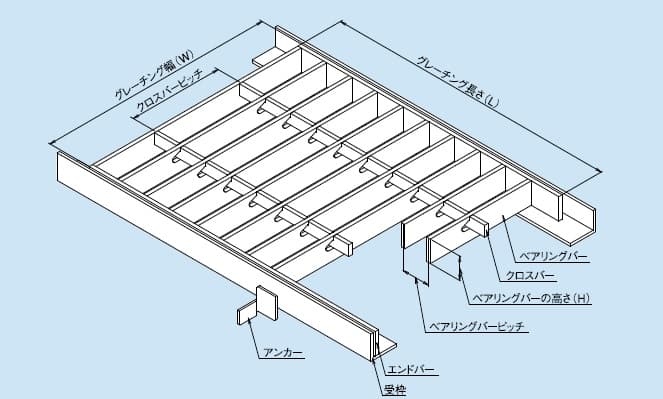

各部の名称
|
|
 |
|

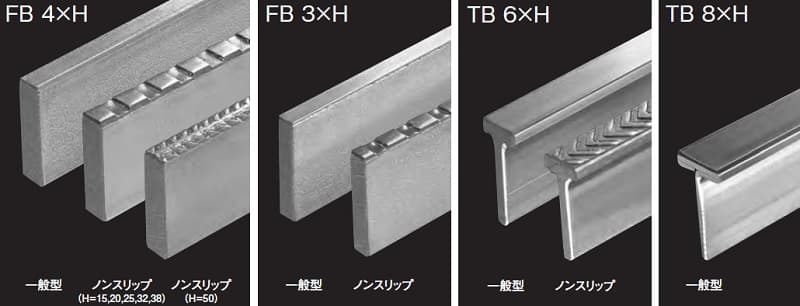

ベアリングバーの形状
|
|
 |
|
| ベアリングバーの断面形状はT型を採用。横断溝・側溝用・玄関マットなど幅広く使用されています。荷重強度を損なうことなく軽量化になり、清掃時など砂の目詰まりも起こしにくい形状ですので、メンテナンスが容易となります。 |
|
| |
強度区分
|
|
| 荷重 |
荷重条件 |
使用条件 |
| T-20 |
総重量20tまでの車輛通行が可能 |
車輛が頻繁に通行する場所やフォークリフトや
特殊車輛が通行する場所には適しません。 |
| T-14 |
総重量１４ｔまでの車輛通行が可能 |
| T-6 |
総重量6tまでの車輛通行が可能 |
| T-2 |
総重量2tまでの車輛通行が可能 |
| 歩道用 |
5KN/m2までの荷重 |
|
|
|
|
|
|
| 適用溝 |
用途 |
呼称記号 |
|
ベアリングバー部材 |
|
| T-25 |
Ｔ-20 |
T-14 |
Ｔ-６ |
Ｔ-４ |
Ｔ-２ |
歩道用 |
30 |
22 |
15 |
13 |
10 |
一般溝用
横断溝用
側溝用 |
ノンスリップ(Ｖタイプ) |
SD-V |
- |
● |
● |
● |
● |
● |
● |
フラツトバー４ｍｍ部材 |
● |
● |
● |
● |
● |
| 一般タイプ |
SD |
- |
● |
● |
● |
● |
● |
● |
フラツトバー４ｍｍ部材 |
● |
● |
● |
● |
● |
| ノンスリップ(Ｖタイプ) |
SD-YV |
- |
● |
● |
● |
● |
● |
● |
フラツトバー３ｍｍ部材 |
● |
● |
● |
● |
● |
| 一般タイプ |
SD-Y |
- |
● |
● |
● |
● |
● |
● |
フラツトバー３ｍｍ部材 |
● |
● |
● |
● |
● |
| ボルト固定式･ノンスリップ |
SDT-V |
- |
● |
● |
● |
● |
● |
● |
フラツトバー４ｍｍ部材 |
● |
● |
● |
● |
● |
| ボルト固定式･一般タイプ |
SDT |
- |
● |
● |
● |
● |
● |
● |
フラツトバー４ｍｍ部材 |
● |
● |
● |
● |
● |
桝用
落とし込み
|
ノンスリップ(Vタイプ) |
SDM-V |
- |
● |
● |
● |
● |
● |
● |
フラットバー４ｍｍ部材 |
● |
● |
● |
● |
● |
| 一般タイプ |
SDM |
- |
● |
● |
● |
● |
● |
● |
フラットバー４ｍｍ部材 |
● |
● |
● |
● |
● |
|
| |
注意事項
|
|
●設計条件にあった製品を使用して下さい
設計条件以上の荷重がかかりますと、変形や破損を招き事故の原因となることがあります。
●製品を正しく使用してください
溝蓋は車両の進行方向によって、荷重条件が異なります、必ずベアリングバーの両端を支持して下さい。
両端を支持しないと、本来の強度が出ず変形や破損を招き事故の原因となることがあります。
●製品の取り扱いについて
落下などの強い衝撃を受けると、変形や破損の恐れがありますので注意して下さい。
変形や破損した製品は性能の低下を招き事故の原因となることがあります。施工、清掃の際は必ず作業用手袋を着用して下さい。
誤ってスキ間や排水穴に指を入れると、ケガをすることがありますので十分注意して下さい。
●リフトや特殊車両が通行する場合は相談下さい。 |
|
| |
| |
|
| |
|
|
 |
| ＮＯ．１５０８１０ |
