ニムラ 横断側溝用
ステンレスグレーチング SD・SDV

支払
送料
詳細
送料1,980円 本州・四国(一部地域を除く)
1,980円※加算送料について
直送品につき3万円以上で送料無料
出荷 6~10営業日 送料見積 北海道・九州・離島・一部地域
見積フォームFAX見積用紙

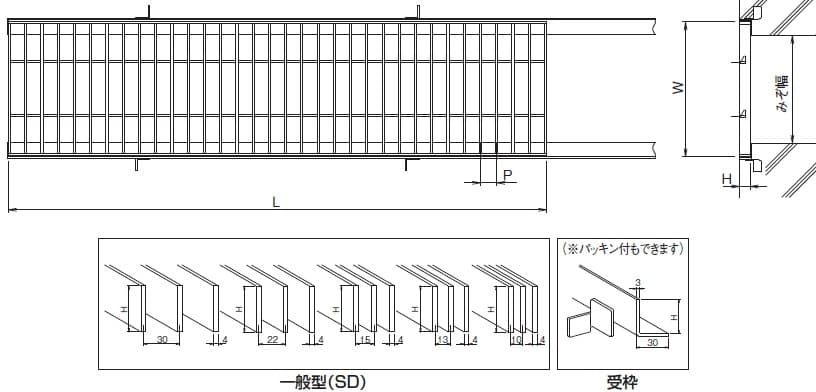

 2-1.ニムラ SD

発注型式    製品情報
 ステングレーチング
SD 20-10
  P=15

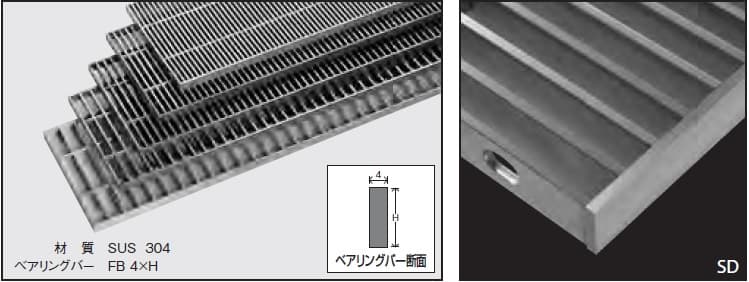

  • SDはプレーンのスタンダードなステンレスグレーチングです。
  • ベアリングバーピッチは30、22、15、13、10mmです。
  • メーカーによりグレーチングの幅と長さの表記が違いあります。ご注意ください。
 ↑ 呼称   ↑ ピッチ寸法 ※ 受枠の発注漏れにご注意ください。

 ステングレーチング SD のご注文方法について
1. グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。

■  SD 寸法・価格表 ■
みぞ

mm
呼称 グレーチング 受枠
本体寸法
mm

WxLxH
ベアリングバーピッチ mm 呼称 税込価格
/両側m
ピッチ30 ピッチ22 ピッチ15 ピッチ13 ピッチ10
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
100 SD 15-1 150x998x15 T14 3.5 ¥6,900 T20 4.3 ¥8,630 T20 5.7 ¥10,980 T20 6.4 ¥12,660 T20 7.9 ¥15,690 L-15S ¥3,930
SD 20-1 150x998x20 T20 4.7 ¥8,020 T20 5.8 ¥10,600 T20 7.7 ¥14,230 T20 8.6 ¥17,100 T20 10.7 ¥21,960 L-20S ¥4,210
SD 25-1 150x998x25 T20 5.8 ¥10,980 T20 7.1 ¥13,450 T20 9.5 ¥18,150 T20 10.6 ¥20,060 T20 13.2 ¥26,170 L-25S ¥4,660
150 SD 15-1.5 200x998x15 T2 4.3 ¥8,410 T2 5.4 ¥10,930 T14 7.3 ¥14,120 T20 8.2 ¥16,030 T20 10.3 ¥19,670 L-15S ¥3,930
SD 20-1.5 200x998x20 T14 5.8 ¥11,210 T20 7.3 ¥13,670 T20 9.8 ¥18,600 T20 11.0 ¥21,520 T20 13.8 ¥27,790 L-20S ¥4,210
SD 25-1.5 200x998x25 T20 7.1 ¥13,110 T20 9.0 ¥16,810 T20 12.2 ¥22,640 T20 13.7 ¥25,720 T20 17.2 ¥33,000 L-25S ¥4,660
SD 32-1.5 200x998x32 T20 9.1 ¥16,700 T20 11.4 ¥20,340 T20 15.5 ¥27,230 T20 17.5 ¥32,500 T20 22.0 ¥41,860 L-32S ¥5,330
200 SD 15-2 250x998x15 5.3 ¥10,710 6.7 ¥13,620 T2 9.1 ¥18,150 T2 10.3 ¥20,620 T14 12.9 ¥24,710 L-15S ¥3,930
SD 20-2 250x998x20 T2 7.3 ¥13,340 T2 9.1 ¥17,710 T14 12.3 ¥23,930 T20 13.9 ¥27,010 T20 17.4 ¥35,070 L-20S ¥4,210
SD 25-2 250x998x25 T6 8.9 ¥17,100 T14 11.2 ¥21,240 T20 15.2 ¥28,460 T20 17.1 ¥32,220 T20 21.5 ¥41,460 L-25S ¥4,660
SD 32-2 250x998x32 T20 11.2 ¥20,680 T20 14.2 ¥25,500 T20 19.3 ¥34,400 T20 21.8 ¥42,980 T20 27.5 ¥52,500 L-32S ¥5,330
250 SD 15-2.5 300x998x15 6.1 ¥12,500 7.8 ¥15,980 T2 10.7 ¥21,400 T2 12.1 ¥23,980 T2 15.3 ¥28,970 L-15S ¥3,930
SD 20-2.5 300x998x20 8.3 ¥16,470 T2 10.6 ¥20,280 T2 14.5 ¥27,400 T6 16.3 ¥31,600 T14 20.6 ¥40,850 L-20S ¥4,210
SD 25-2.5 300x998x25 T2 10.2 ¥19,450 T2 13.0 ¥24,380 T14 17.9 ¥33,390 T20 20.2 ¥37,600 T20 25.5 ¥48,400 L-25S ¥4,660
SD 32-2.5 300x998x32 T14 12.9 ¥23,530 T14 16.5 ¥29,250 T20 22.8 ¥39,780 T20 25.7 ¥47,280 T20 32.6 ¥62,020 L-32S ¥5,330
SD 38-2.5 300x998x38 T20 15.2 ¥27,450 T20 19.4 ¥34,400 T20 26.8 ¥47,010 T20 30.4 ¥53,950 T20 38.5 ¥70,360 L-38S ¥6,000
SD 50-2.5 300x998x50 T20 19.7 ¥33,390 T20 25.3 ¥44,990 T20 35.0 ¥61,350 T20 39.7 ¥73,390 T20 50.4 ¥81,180 L-50S ¥7,010
300 SD 15-3 350x998x15 7.2 ¥14,850 9.1 ¥19,340 12.5 ¥25,770 T2 14.2 ¥28,970 T2 17.9 ¥34,120 L-15S ¥3,930
SD 20-3 350x998x20 9.8 ¥18,270 T2 12.4 ¥23,480 T2 17.0 ¥32,720 T2 19.1 ¥37,370 T2 24.1 ¥48,130 L-20S ¥4,210
SD 25-3 350x998x25 T2 11.9 ¥22,860 T2 15.2 ¥28,750 T6 20.9 ¥39,730 T14 23.6 ¥44,430 T14 29.8 ¥57,140 L-25S ¥4,660
SD 32-3 350x998x32 T2 15.0 ¥27,740 T6 19.2 ¥34,510 T20 26.5 ¥47,170 T20 30.0 ¥56,080 T20 38.1 ¥72,660 L-32S ¥5,330
SD 38-3 350x998x38 T14 17.6 ¥32,110 T14 22.6 ¥40,230 T20 31.3 ¥55,410 T20 35.4 ¥63,810 T20 44.9 ¥82,520 L-38S ¥6,000
SD 50-3 350x998x50 T20 22.8 ¥41,410 T20 29.3 ¥52,610 T20 40.7 ¥71,990 T20 46.2 ¥87,010 T20 58.7 ¥94,960 L-50S ¥7,010
350 SD 15-3.5 400x998x15 - ¥15,910 - ¥21,520 - ¥28,640 - ¥31,770 T2 - ¥37,870 L-15S ¥3,930
SD 20-3.5 400x998x20 - ¥20,280 - ¥26,060 T2 - ¥36,370 T2 - ¥41,460 T2 - ¥53,390 L-20S ¥4,660
SD 25-3.5 400x998x25 T2 13.3 ¥25,320 T2 17.0 ¥31,880 T2 23.6 ¥44,030 T2 26.7 ¥49,590 T6 33.8 ¥64,150 L-25S ¥4,660
SD 32-3.5 400x998x32 T2 16.8 ¥30,650 T2 21.6 ¥38,270 T14 30.0 ¥52,500 T14 34.0 ¥62,300 T20 43.2 ¥81,680 L-32S ¥5,330
SD 38-3.5 400x998x38 T2 19.7 ¥35,580 T14 25.4 ¥44,820 T20 35.3 ¥61,910 T20 40.1 ¥70,980 T20 51.0 ¥96,190 L-38S ¥6,000
SD 50-3.5 400x998x50 T14 25.5 ¥45,660 T20 33.0 ¥58,660 T20 46.1 ¥80,670 T20 52.3 ¥96,690 T20 66.6 ¥122,180 L-50S ¥7,010
400 SD 15-4 450x998x15 - ¥18,660 - ¥24,150 - ¥32,440 - ¥36,190 - ¥42,800 L-15S ¥3,930
SD 20-4 450x998x20 - ¥22,970 - ¥29,470 T2 - ¥41,120 T2 - ¥46,900 T2 - ¥60,390 L-20S ¥4,660
SD 25-4 450x998x25 15.0 ¥28,690 T2 19.2 ¥36,370 T2 26.6 ¥50,370 T2 30.1 ¥56,530 T2 38.2 ¥72,720 L-25S ¥4,660
SD 32-4 450x998x32 T2 18.9 ¥34,570 T2 24.3 ¥43,420 T6 33.8 ¥59,670 T6 38.2 ¥70,650 T14 48.6 ¥92,380 L-32S ¥5,330
SD 38-4 450x998x38 T2 22.1 ¥40,170 T6 28.5 ¥50,760 T14 39.8 ¥70,310 T14 45.1 ¥80,450 T20 57.4 ¥108,570 L-38S ¥6,000
SD 50-4 450x998x50 T6 28.6 ¥50,820 T14 37.0 ¥66,170 T20 51.8 ¥85,880 T20 58.8 ¥109,640 T20 75.0 ¥137,470 L-50S ¥7,010
450 SD 15-4.5 500x998x15 - ¥20,730 - ¥26,780 - ¥35,020 - ¥39,440 - ¥47,570 L-15S ¥3,930
SD 20-4.5 500x998x20 - ¥25,500 - ¥32,380 - ¥44,710 T2 - ¥52,050 T2 - ¥67,060 L-20S ¥4,660
SD 25-4.5 500x998x25 - ¥31,880 T2 - ¥40,340 T2 - ¥55,970 T2 - ¥62,360 T2 - ¥80,730 L-25S ¥4,660
SD 32-4.5 500x998x32 T2 - ¥38,430 T2 - ¥48,240 T6 - ¥66,220 T6 - ¥78,490 T6 - ¥102,520 L-32S ¥5,330
SD 38-4.5 500x998x38 T2 - ¥44,660 T2 - ¥56,360 T6 - ¥78,040 T14 - ¥89,130 T14 - ¥120,620 L-38S ¥6,000
SD 50-4.5 500x998x50 T6 - ¥56,470 T14 - ¥73,450 T20 - ¥95,350 T20 - ¥121,790 T20 - ¥152,660 L-50S ¥7,010

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

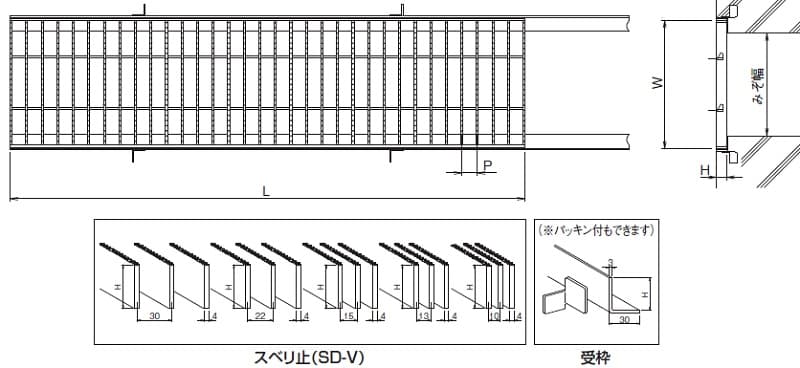

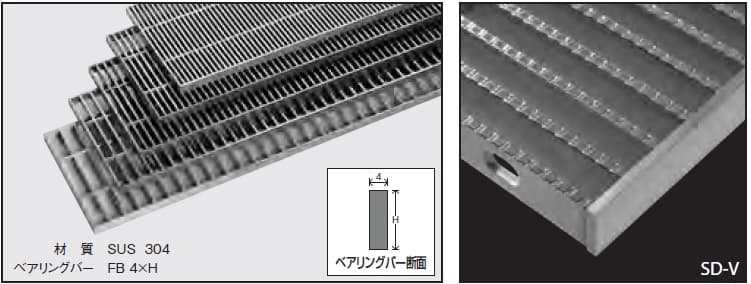

 2-2.ニムラ SDV


発注型式    製品情報
 ステングレーチング
SDV 20-10
  P=15
  • SDはプレーンのスタンダードなステンレスグレーチングです。
  • ベアリングバーピッチは30、22、15、13、10mmです。
  • メーカーによりグレーチングの幅と長さの表記が違いあります。ご注意ください。
 ↑ 呼称   ↑ ピッチ寸法 ※ 受枠の発注漏れにご注意ください。

 ステングレーチング SDV のご注文方法について
1. グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
■ SDV 寸法・価格表 ■
みぞ

mm
呼称 グレーチング 受枠
本体寸法
mm

WxLxH
ベアリングバーピッチ mm 呼称 税込価格
/両側m
ピッチ30 ピッチ22 ピッチ15 ピッチ13 ピッチ10
適用
荷重
重量
kg
税込価格
/枚

適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
100 SD-V 15-1 150x998x15 T14 3.5 ¥8,020 T20 4.3 ¥10,150 T20 5.7 ¥13,230 T20 6.4 ¥15,240 T20 7.9 ¥19,000 L-15S ¥3,930
SD-V 20-1 150x998x20 T20 4.7 ¥10,760 T20 5.8 ¥13,230 T20 7.7 ¥18,270 T20 8.6 ¥21,960 T20 10.7 ¥28,130 L-20S ¥4,210
SD-V 25-1 150x998x25 T20 5.8 ¥13,400 T20 7.1 ¥16,760 T20 9.5 ¥21,960 T20 10.6 ¥24,320 T20 13.2 ¥33,060 L-25S ¥4,660
150 SD-V 15-1.5 200x998x15 T2 4.3 ¥10,040 T2 5.4 ¥13,110 T14 7.3 ¥17,100 T20 8.2 ¥19,500 T20 10.3 ¥24,760 L-15S ¥3,930
SD-V 20-1.5 200x998x20 T14 5.8 ¥13,230 T20 7.3 ¥17,100 T20 9.8 ¥22,750 T20 11.0 ¥26,280 T20 13.8 ¥35,130 L-20S ¥4,210
SD-V 25-1.5 200x998x25 T20 7.1 ¥16,360 T20 9.0 ¥21,130 T20 12.2 ¥27,740 T20 13.7 ¥31,370 T20 17.2 ¥41,630 L-25S ¥4,660
SD-V 32-1.5 200x998x32 T20 9.1 ¥19,160 T20 11.4 ¥26,280 T20 15.5 ¥35,070 T20 17.5 ¥41,070 T20 22.0 ¥48,240 L-32S ¥5,330
200 SD-V 15-2 250x998x15 5.3 ¥12,730 6.7 ¥16,200 T2 9.1 ¥21,910 T2 10.3 ¥24,940 T14 12.9 ¥31,210 L-15S ¥3,930
SD-V 20-2 250x998x20 T2 7.3 ¥16,870 T2 9.1 ¥21,850 T14 12.3 ¥29,250 T20 13.9 ¥33,000 T20 17.4 ¥44,770 L-20S ¥4,210
SD-V 25-2 250x998x25 T6 8.9 ¥19,780 T14 11.2 ¥26,670 T20 15.2 ¥35,810 T20 17.1 ¥40,340 T20 21.5 ¥53,000 L-25S ¥4,660
SD-V 32-2 250x998x32 T20 11.2 ¥23,710 T20 14.2 ¥33,280 T20 19.3 ¥42,860 T20 21.8 ¥49,410 T20 27.5 ¥66,330 L-32S ¥5,330
250 SD-V 15-2.5 300x998x15 6.1 ¥14,850 7.8 ¥19,160 T2 10.7 ¥26,000 T2 12.1 ¥29,250 T2 15.3 ¥36,530 L-15S ¥3,930
SD-V 20-2.5 300x998x20 8.3 ¥20,340 T2 10.6 ¥26,060 T2 14.5 ¥35,180 T6 16.3 ¥40,510 T14 20.6 ¥51,830 L-20S ¥4,210
SD-V 25-2.5 300x998x25 T2 10.2 ¥23,640 T2 13.0 ¥30,930 T14 17.9 ¥41,970 T20 20.2 ¥47,170 T20 25.5 ¥61,850 L-25S ¥4,660
SD-V 32-2.5 300x998x32 T14 12.9 ¥27,290 T14 16.5 ¥37,820 T20 22.8 ¥51,380 T20 25.7 ¥61,130 T20 32.6 ¥77,480 L-32S ¥5,330
SD-V 38-2.5 300x998x38 T20 15.2 ¥31,880 T20 19.4 ¥46,160 T20 26.8 ¥59,440 T20 30.4 ¥65,380 T20 38.5 ¥88,850 L-38S ¥6,000
SD-V 50-2.5 300x998x50 T20 19.7 ¥40,290 T20 25.3 ¥57,540 T20 35.0 ¥76,520 T20 39.7 ¥84,320 T20 50.4 ¥92,830 L-50S ¥7,010
300 SD-V 15-3 350x998x15 7.2 ¥17,710 9.1 ¥23,200 12.5 ¥31,210 T2 14.2 ¥35,180 T2 17.9 ¥42,190 L-15S ¥3,930
SD-V 20-3 350x998x20 9.8 ¥23,820 T2 12.4 ¥30,700 T2 17.0 ¥38,270 T2 19.1 ¥43,760 T2 24.1 ¥61,240 L-20S ¥4,210
SD-V 25-3 350x998x25 T2 11.9 ¥27,510 T2 15.2 ¥36,530 T6 20.9 ¥49,410 T14 23.6 ¥55,350 T14 29.8 ¥72,940 L-25S ¥4,660
SD-V 32-3 350x998x32 T2 15.0 ¥32,720 T6 19.2 ¥45,040 T20 26.5 ¥61,460 T20 30.0 ¥69,020 T20 38.1 ¥90,930 L-32S ¥5,330
SD-V 38-3 350x998x38 T14 17.6 ¥38,160 T14 22.6 ¥53,730 T20 31.3 ¥69,130 T20 35.4 ¥76,030 T20 44.9 ¥104,200 L-38S ¥6,000
SD-V 50-3 350x998x50 T20 22.8 ¥48,070 T20 29.3 ¥65,880 T20 40.7 ¥88,460 T20 46.2 ¥98,260 T20 58.7 ¥108,520 L-50S ¥7,010
350 SD-V 15-3.5 400x998x15 - ¥18,830 - ¥24,990 - ¥34,120 - ¥38,990 T2 - ¥47,680 L-15S ¥3,930
SD-V 20-3.5 400x998x20 - ¥24,710 - ¥33,230 T2 - ¥43,250 T2 - ¥49,470 T2 - ¥69,130 L-20S ¥4,210
SD-V 25-3.5 400x998x25 T2 13.3 ¥31,210 T2 17.0 ¥40,960 T2 23.6 ¥55,570 T2 26.7 ¥62,520 T6 33.8 ¥81,290 L-25S ¥4,660
SD-V 32-3.5 400x998x32 T2 16.8 ¥34,290 T2 21.6 ¥49,590 T14 30.0 ¥64,760 T14 34.0 ¥76,920 T20 43.2 ¥101,910 L-32S ¥5,330
SD-V 38-3.5 400x998x38 T2 19.7 ¥41,630 T14 25.4 ¥58,550 T20 35.3 ¥75,630 T20 40.1 ¥83,310 T20 51.0 ¥118,650 L-38S ¥6,000
SD-V 50-3.5 400x998x50 T14 25.5 ¥51,430 T20 33.0 ¥73,160 T20 46.1 ¥97,250 T20 52.3 ¥106,610 T20 66.6 ¥154,170 L-50S ¥7,010
400 SD-V 15-4 450x998x15 - ¥21,800 - ¥28,240 - ¥38,830 - ¥43,810 - ¥53,950 L-15S ¥3,930
SD-V 20-4 450x998x20 - ¥28,860 - ¥37,090 T2 - ¥48,240 T2 - ¥55,970 T2 - ¥78,270 L-20S ¥4,210
SD-V 25-4 450x998x25 15.0 ¥35,410 T2 19.2 ¥46,340 T2 26.6 ¥63,250 T2 30.1 ¥71,040 T2 38.2 ¥92,490 L-25S ¥4,660
SD-V 32-4 450x998x32 T2 18.9 ¥41,010 T2 24.3 ¥56,870 T6 33.8 ¥71,040 T6 38.2 ¥84,260 T14 48.6 ¥115,290 L-32S ¥5,330
SD-V 38-4 450x998x38 T2 22.1 ¥47,570 T6 28.5 ¥65,660 T14 39.8 ¥82,350 T14 45.1 ¥91,310 T20 57.4 ¥126,040 L-38S ¥6,000
SD-V 50-4 450x998x50 T6 28.6 ¥59,500 T14 37.0 ¥83,310 T20 51.8 ¥101,620 T20 58.8 ¥119,320 T20 75.0 ¥173,830 L-50S ¥7,010
450 SD-V 15-4.5 500x998x15 - ¥23,530 - ¥31,770 - ¥42,980 - ¥48,240 - ¥59,890 L-15S ¥3,930
SD-V 20-4.5 500x998x20 - ¥32,380 - ¥40,000 - ¥52,390 T2 - ¥62,130 T2 - ¥86,940 L-20S ¥4,210
SD-V 25-4.5 500x998x25 - ¥37,090 T2 - ¥48,240 T2 - ¥65,320 T2 - ¥74,400 T2 - ¥102,630 L-25S ¥4,660
SD-V 32-4.5 500x998x32 T2 - ¥42,350 T2 - ¥57,650 T6 - ¥77,090 T6 - ¥92,940 T6 - ¥128,510 L-32S ¥5,330
SD-V 38-4.5 500x998x38 T2 - ¥50,030 T2 - ¥69,420 T6 - ¥90,870 T14 - ¥101,350 T14 - ¥139,940 L-38S ¥6,000
SD-V 50-4.5 500x998x50 T6 - ¥63,530 T14 - ¥86,500 T20 - ¥112,890 T20 - ¥132,540 T20 - ¥185,530 L-50S ¥7,010


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状
