ニムラ 横断側溝用
ステンレスグレーチング SD-Y ・ SD-YV

支払
送料
詳細
本州・四国(一部地域を除く)
1,620円
直送品につき3万円以上で送料無料
出荷 6~10営業日 北海道・九州・離島・一部地域
見積フォームFAX見積用紙

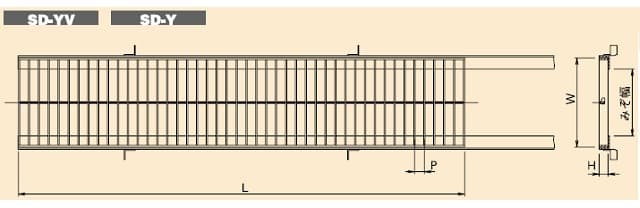

 ニムラ ステンレスグレーチング SD-Y




発注型式    製品情報
 ステングレーチング
SD-Y 20-1
  P=15

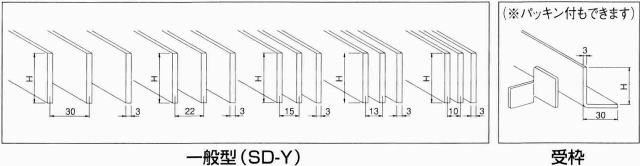

  • SD-Yはプレーンのスタンダードなステンレスグレーチングです。
  • ベアリングバーピッチは30、22、15、13、10mmです。
  • メーカーによりグレーチングの幅と長さの表記が違いあります。ご注意ください。
呼称   ピッチ寸法 ※ 受枠の発注漏れにご注意ください。
 ステングレーチング SD-Y のご注文方法について
1. グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。

みぞ

mm
呼称 グレーチング 受枠
本体寸法
mm

WxLxH
ベアリングバーピッチ mm 呼称 税込価格
/両側m
ピッチ30 ピッチ22 ピッチ15 ピッチ13 ピッチ10
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
適用
荷重
重量
kg
税込価格
/枚
適用
荷重


kg
税込価格
/枚
適用
荷重
重量
kg
 税込価格
/枚
100 SD-Y 15-1 150x998x15 T14 2.7 ¥5,680 T20 3.3 ¥7,160 T20 4.3 ¥9,280 T20 4.8 ¥10,710 T20 6.0 ¥13,940 L-15S ¥3,500
SD-Y 20-1 150x998x20 T20 3.6 ¥7,740 T20 4.4 ¥9,390 T20 5.9 ¥12,350 T20 6.5 ¥14,160 T20 8.1 ¥18,400 L-20S ¥3,770
SD-Y 25-1 150x998x25 T20 4.4 ¥9,330 T20 5.5 ¥11,130 T20 7.2 ¥14,530 T20 8.1 ¥16,650 T20 10.0 ¥21,630 L-25S ¥4,140
150 SD-Y 15-1.5 200x998x15 T2 3.3 ¥7,050 T2 4.1 ¥9,230 T6 5.5 ¥11,930 T14 6.2 ¥13,630 T14 7.8 ¥17,440 L-15S ¥3,500
SD-Y 20-1.5 200x998x20 T2 4.4 ¥9,860 T14 5.5 ¥11,930 T20 7.5 ¥15,370 T20 8.4 ¥17,710 T20 10.5 ¥22,900 L-20S ¥3,770
SD-Y 25-1.5 200x998x25 T14 5.5 ¥11,510 T20 6.8 ¥14,160 T20 9.2 ¥18,340 T20 10.4 ¥21,050 T20 13.0 ¥27,190 L-25S ¥4,140
200 SD-Y 15-2 250x998x15 4.1 ¥9,010 5.1 ¥11,510 T2 6.9 ¥15,480 T2 7.8 ¥17,550 T2 9.8 ¥22,000 L-15S ¥3,500
SD-Y 20-2 250x998x20 T2 5.6 ¥12,140 T2 7.0 ¥15,320 T6 9.4 ¥19,670 T14 10.6 ¥22,640 T20 13.2 ¥23,800 L-20S ¥3,770
SD-Y 25-2 250x998x25 T2 6.8 ¥14,630 T14 8.6 ¥17,710 T20 11.6 ¥23,270 T20 13.0 ¥26,720 T20 16.3 ¥28,090 L-25S ¥4,140
SD-Y 32-2 250x998x32 T14 8.5 ¥17,760 T20 10.8 ¥22,110 T20 14.6 ¥29,100 T20 16.5 ¥33,450 T20 20.7 ¥43,310 L-32S ¥4,770
250 SD-Y 15-2.5 300x998x15 4.7 ¥10,550 6.0 ¥13,520 8.1 ¥18,240 T2 9.2 ¥20,520 T2 11.6 ¥25,870 L-15S ¥3,500
SD-Y 20-2.5 300x998x20 6.4 ¥14,160 T2 8.1 ¥18,020 T2 11.0 ¥22,790 T2 12.4 ¥26,190 T6 15.6 ¥33,870 L-20S ¥3,770
SD-Y 25-2.5 300x998x25 T2 7.9 ¥16,650 T2 9.9 ¥20,830 T6 13.6 ¥27,140 T14 15.3 ¥31,170 T14 19.3 ¥40,390 L-25S ¥4,140
SD-Y 32-2.5 300x998x32 T2 9.8 ¥20,670 T14 12.5 ¥25,710 T20 17.2 ¥34,030 T20 19.4 ¥39,120 T20 24.5 ¥50,670 L-32S ¥4,770
300 SD-Y 15-3 350x998x15 5.5 ¥12,570 7.0 ¥16,490 9.6 ¥22,000 10.8 ¥24,760 T2 13.6 ¥30,480 L-15S ¥3,500
SD-Y 20-3 350x998x20 7.6 ¥16,220 9.6 ¥20,040 T2 13.0 ¥26,930 T2 14.6 ¥30,960 T2 18.4 ¥40,070 L-20S ¥3,770
SD-Y 25-3 350x998x25 9.2 ¥19,770 T2 11.7 ¥24,070 T2 16.0 ¥32,020 T2 18.0 ¥36,890 T6 22.7 ¥47,760 L-25S ¥4,140
SD-Y 32-3 350x998x32 T2 11.5 ¥24,230 T2 14.6 ¥31,120 T14 20.1 ¥40,020 T14 22.7 ¥45,960 T20 28.7 ¥59,470 L-32S ¥4,770


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状

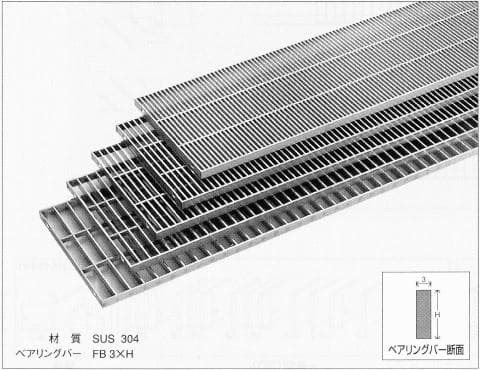

 ニムラ ステンレスグレーチング SD-YV



発注型式    製品情報
 ステングレーチング
SD-YV 20-10
  P=15

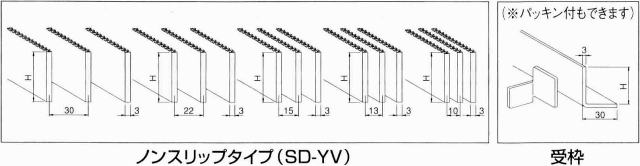

  • SD-YVはノンスリップのスタンダードなステンレスグレーチングです。
  • ベアリングバーピッチは30、22、15、13、10mmです。
  • メーカーによりグレーチングの幅と長さの表記が違いあります。ご注意ください。
 ↑呼称   ↑ピッチ寸法 ※ 受枠の発注漏れにご注意ください。

 ステングレーチング SD-YV のご注文方法について
1. グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。

■ SD-YV(ノンスリップ) 寸法・価格表 ■
みぞ

mm
呼称 グレーチング 受枠
本体寸法
mm

WxLxH
ベアリングバーピッチ mm 呼称 税込価格
/両側m
ピッチ30 ピッチ22 ピッチ15 ピッチ13 ピッチ10
適用
荷重
重量
kg
 税込価格
/枚
適用
荷重
重量
kg
 税込価格
/枚
適用
荷重
重量
kg
 税込価格
/枚
適用
荷重


kg
 税込価格
/枚
適用
荷重
重量
kg
 税込価格
/枚
100 SD-YV 15-1 150x998x15 T14 2.7 ¥6,470 T20 3.3 ¥8,170 T20 4.3 ¥10,600 T20 4.8 ¥12,250 T20 6.0 ¥15,530 L-15S ¥3,500
150 SD-YV 15-1.5 200x998x15 T2 3.3 ¥8,060 T2 4.1 ¥10,550 T6 5.5 ¥13,680 T14 6.2 ¥15,590 T14 7.8 ¥19,880 L-15S ¥3,500
200 SD-YV 15-2 250x998x15 4.1 ¥10,230 5.1 ¥13,040 T2 6.9 ¥17,600 T2 7.8 ¥20,040 T2 9.8 ¥25,070 L-15S ¥3,500
250 SD-YV 15-2.5 300x998x15 4.7 ¥11,980 6.0 ¥15,430 8.1 ¥20,830 T2 9.2 ¥23,430 T2 11.6 ¥29,420 L-15S ¥3,500
300 SD-YV 15-3 350x998x15 5.5 ¥14,260 7.0 ¥18,710 9.6 ¥25,070 10.8 ¥28,250 T2 13.6 ¥34,240 L-15S ¥3,500


2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状
