第一機材 アルミ目地フロアーハッチの販売


1. H-4・H-4L (一般型) 3. H-2・H-2L (一般型Pタイル用)
2. D-4S・D-4S-N (デルタ型モルタル用)   4. D-2S・D-2S-N (デルタ型Pタイル用)
5. 専用開閉ハンドル
商品名
支払
送料
詳細
本州・四国 (一部地域を除く)
1,944円
(直送3万円以上送料無料)

出荷 通常1~4日
欠品時ご連絡
北海道・九州・離島・一部地域
及び代金引換
見積フォーム FAX見積用紙



1.アルミ+スチール製 アルミ目地

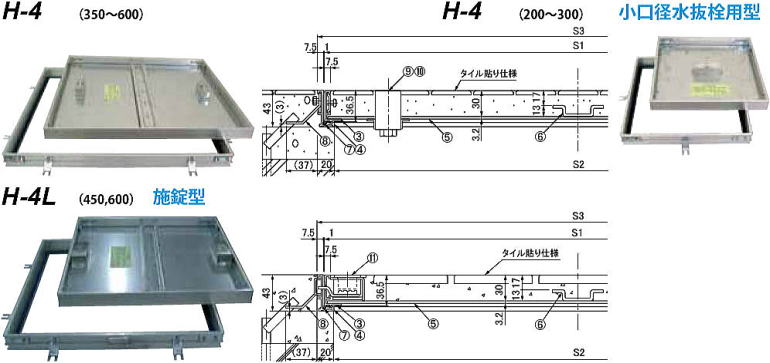

  H-4・H-4L(一般型・モルタル充填用)

  • モルタル充填用(充填深さ 17,18mm)
  • 屋内用
  • ガタツキ防止型
  • 公共建築協会評価品 350~600
第一機材 アルミ目地フロアーハッチ H-4・H-4L(一般型・モルタル充填用)
● 部品表 ●
No. 部品名 材質 備考
1 ステンレス内目地 SUS304 -
2 ステンレス外目地 SUS304
3 内枠 A6063S-T5 陽極酸化塗装
複合皮膜B
4 外枠
5 底板 SGHC -
6 補強形鋼
7 クッション 塩ビ系ゴム
8 アンカー SPCC 電気亜鉛メッキ
9 取手 H-4 ADC6 -
10 取手ボックス SPCC 電気亜鉛メッキ
11 SUS304 H.L
12 MF-56
13 専用ハンドル MF-44
■施錠型錠部平面図
形式(例)
Hなし=専用ハンドルなし
H付=専用ハンドル付
製品符号 サイズ ハンドル
H-4L 450 Hなし
施錠型錠部平面図
*(6)補強形鋼は寸法450以上に取り付けます。
*(8)アンカーの数は、小口径用の寸法200~300と寸法350に4個、寸法450・500に8個、寸法600に12個。
*(9)取手は、小口径用の寸法200~300と寸法350のみ中央に1個、寸法450~600は2個。
*(10)取手ボックスは、ねじ取手型には適用しません。
*(11)錠、(12)鍵は施錠型のみに、(13)専用ハンドルは施錠型と、ねじ取手型に適用します。
● 寸法・価格一覧表 ●
形式 摘要 サイズ 寸法 mm 質量 kg 税込価格
S1 S2 S3 充填蓋
フロアーハッチ H-4 200 小口径
水抜栓用型
200 200 177 217 2.4 4.0 ¥6,370
フロアーハッチ H-4 250 250 250 227 267 3.1 6.0 ¥7,350
フロアーハッチ H-4 300 300 300 277 317 4.0 8.6 ¥8,680
フロアーハッチ H-4 350   350 350 327 367 4.9 11.4 ¥10,360
フロアーハッチ H-4 450 450 450 427 467 7.5 19.2 ¥13,510
フロアーハッチ H-4 500 500 500 477 517 9.2 23.9 ¥15,960
フロアーハッチ H-4 600 600 600 577 617 12.3 34.2 ¥17,850
フロアーハッチ H-4L 450 Hなし 施錠型 鍵付
専用ハンドルなし
450 450 427 467 7.7 19.4 ¥20,510
フロアーハッチ H-4L 600 Hなし 600 600 577 617 12.5 34.4 ¥24,920
フロアーハッチ H-4L 450 H付 施錠型 鍵付
専用ハンドル付
450 450 427 467 7.7 19.4 ¥23,590
フロアーハッチ H-4L 600 H付 600 600 577 617 12.5 34.4 ¥28,000




ページ先頭へ↑

2.アルミ+スチール製 アルミ目地 デルタハッチ

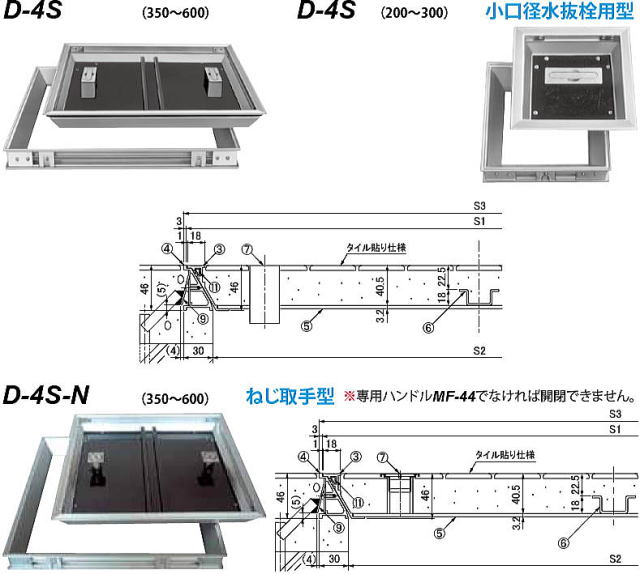

  D-4S・D-4S-N(一般型・モルタル充填用)

  • モルタル充填用(充填深さ 22.5,26mm)
  • 簡易密閉型(一般型)
  • 屋内用
  • 公共建築協会評価品 350~600
第一機材 アルミ目地フロアーハッチ D-4S・D-4S-N(一般型・モルタル充填用)
● 部品表 ●
No. 部品名 材質 備考
1 ステンレス内目地 SUS304 -
2 ステンレス外目地 SUS304
3 内枠 D-4Sタイプ A6063S-T5 陽極酸化塗装
複合皮膜B
4 外枠 D-4Sタイプ
5 底板 SEHC 焼付塗装
6 補強形鋼
7 取手 D-4S-N SUS304 ねじ取手
D-4S ADC6 -
8 取手ボックス SEHC 焼付塗装
9 アンカー SPCC 電気亜鉛メッキ
11 ゴムパッキン クロロプレン -
Hなし=専用ハンドルなし
H付=専用ハンドル付
形式(例)
製品符号 サイズ ハンドル
D-4S-N
450 Hなし
■ねじ取手位置寸法
ねじ取手位置寸法
*(6)補強形鋼は寸法450以上に取り付けます。
*(7)取手は、小口径用の寸法200~300と寸法350のみ中央に1個、寸法450~600は2個。
*(8)取手ボックスは、ねじ取手型には適用しません。
*(9)アンカーの数は、D-4Sシリーズの小口径用の寸法200~300と寸法350に4個、寸法450・500に8個、寸法600に12個。
● 寸法・価格一覧表 ●
形式 摘要 サイズ 寸法 mm 質量 kg 税込価格
S1 S2 S3 充填蓋
フロアーハッチ D-4S 200 小口径
水抜栓用型
200 200 146 206 2.1 3.4 ¥7,840
フロアーハッチ D-4S 250 250 250 196 256 2.6 5.6 ¥8,540
フロアーハッチ D-4S 300 300 300 246 306 3.1 8.2 ¥10,360
フロアーハッチ D-4S 350   350 350 296 356 3.6 11.3 ¥12,810
フロアーハッチ D-4S 450 450 450 396 456 5.6 19.7 ¥16,310
フロアーハッチ D-4S 500 500 500 446 506 6.7 24.8 ¥20,860
フロアーハッチ D-4S 600 600 600 546 606 8.8 36.1 ¥21,910
フロアーハッチ D-4S-N 350 Hなし ねじ取手型
専用ハンドルなし
350 350 296 356 3.6 11.3 ¥12,810
フロアーハッチ D-4S-N 450 Hなし 450 450 396 456 5.6 19.7 ¥16,310
フロアーハッチ D-4S-N 500 Hなし 500 500 446 506 6.7 24.8 ¥20,860
フロアーハッチ D-4S-N 600 Hなし 600 600 546 606 8.8 36.1 ¥21,910
フロアーハッチ D-4S-N 350 H付 ねじ取手型
専用ハンドル付
350 350 296 356 3.6 11.3 ¥14,350
フロアーハッチ D-4S-N 450 H付 450 450 396 456 5.6 19.7 ¥19,390
フロアーハッチ D-4S-N 500 H付 500 500 446 506 6.7 24.8 ¥23,940
フロアーハッチ D-4S-N 600 H付 600 600 546 606 8.8 36.1 ¥24,990





ページ先頭へ↑

3.アルミ+スチール製 アルミ目地

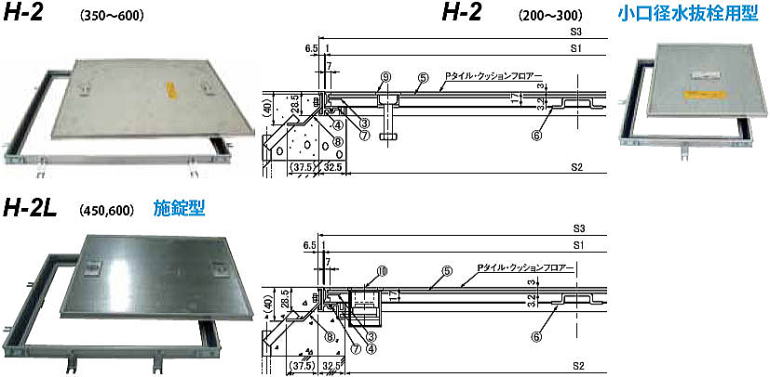

  H-2・H-2L(一般型・Pタイル貼物用)

  • Pタイル貼物用
  • 屋内用
  • ガタツキ防止型
  • 公共建築協会評価品 350~600
第一機材 アルミ目地フロアーハッチ H-2・H-2L(一般型・Pタイル貼物用)
● 部品表 ●
No. 部品名 材質 備考
1 ステンレス内目地 SUS304 -
2 ステンレス外目地 SUS304
3 内枠 A6063S-T5 陽極酸化塗装
複合皮膜B
4 外枠
5 底板 SGHC -
6 補強形鋼
7 クッション 塩ビ系ゴム
8 アンカー SPCC 電気亜鉛メッキ
9 取手 H-2 ADC6 -
10 SUS304 H.L
11 MF-56
12 専用ハンドル MF-44
Hなし=専用ハンドルなし
H付=専用ハンドル付
形式(例)
製品符号 サイズ ハンドル
H-2L 450 Hなし
■施錠型錠部平面図
施錠型錠部平面図
*(6)補強形鋼は寸法450以上に取り付けます。
*(8)アンカーの数は、小口径用の寸法200~300と寸法350に4個、寸法450・500に8個、寸法600に12個。
*(9)取手は、小口径用の寸法200~300と寸法350のみ中央に1個、寸法450~600は2個。
*(10)、(11)鍵は施錠型のみに、(12)専用ハンドルは施錠型と、ねじ取手型に適用します。
● 寸法・価格一覧表 ●
形式 摘要 サイズ 寸法 mm 質量
kg
税込価格
S1 S2 S3
フロアーハッチ H-2 200 小口径
水抜栓用型
200 200 150 215 2.1 ¥6,370
フロアーハッチ H-2 250 250 250 200 265 2.8 ¥7,350
フロアーハッチ H-2 300 300 300 250 315 3.5 ¥8,680
フロアーハッチ H-2 350   350 350 300 365 4.3 ¥10,360
フロアーハッチ H-2 450 450 450 400 465 7.5 ¥13,510
フロアーハッチ H-2 500 500 500 450 515 8.9 ¥15,960
フロアーハッチ H-2 600 600 600 550 615 12.1 ¥17,850
フロアーハッチ H-2L 450 Hなし 施錠型 鍵付
専用ハンドルなし
450 450 400 465 7.5 ¥20,510
フロアーハッチ H-2L 600 Hなし 600 600 550 615 12.1 ¥24,920
フロアーハッチ H-2L 450 H付 施錠型 鍵付
専用ハンドル付
450 450 400 465 7.5 ¥23,590
フロアーハッチ H-2L 600 H付 600 600 550 615 12.1 ¥28,000




ページ先頭へ↑

4.アルミ+スチール製 アルミ目地 デルタハッチ

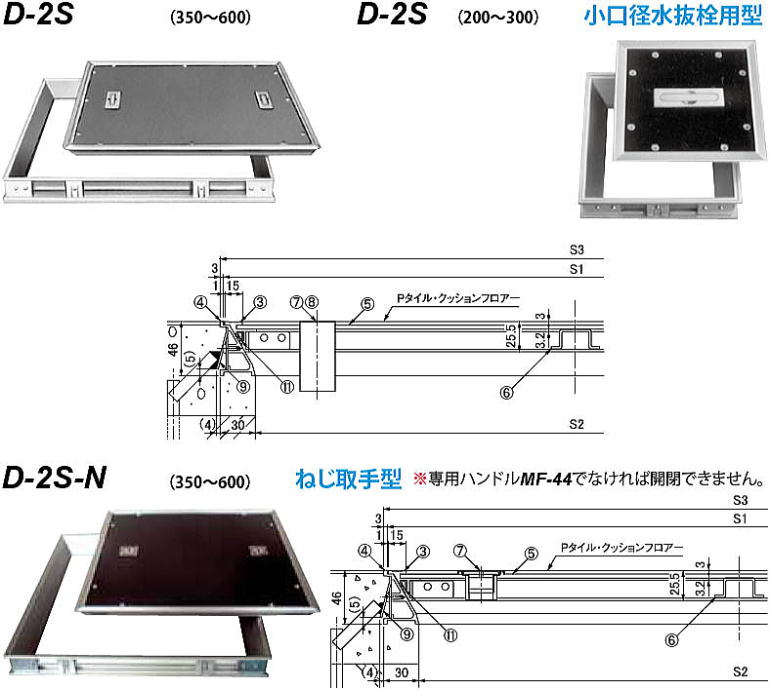

  D-2S・D-2S-N(一般型・Pタイル貼物用)

  • Pタイル貼物用
  • 簡易密閉型(一般型)
  • 屋内用
  • 公共建築協会評価品 350~600
第一機材 アルミ目地フロアーハッチ D-2S・D-2S-N(一般型・Pタイル貼物用)
● 寸法・価格一覧表 ●
形式 摘要 寸法 寸法 mm 質量
kg
税込価格
S1 S2 S3
フロアーハッチ D-2S 200 アルミ目地
小口径

水抜栓用型
200 200 146 206 2.5 ¥7,840
フロアーハッチ D-2S 250 250 250 196 256 3.3 ¥8,540
フロアーハッチ D-2S 300 300 300 246 306 4.1 ¥10,360
フロアーハッチ D-2S 350   350 350 296 356 4.8 ¥12,810
フロアーハッチ D-2S 450 450 450 396 456 7.5 ¥16,310
フロアーハッチ D-2S 500 500 500 446 506 9.1 ¥20,860
フロアーハッチ D-2S 600 600 600 546 606 12.1 ¥21,910
フロアーハッチ D-2S-N 350 Hなし ねじ取手型
専用ハンドルなし
350 350 296 356 4.8 ¥12,810
フロアーハッチ D-2S-N 450 Hなし 450 450 396 456 7.5 ¥16,310
フロアーハッチ D-2S-N 500 Hなし 500 500 446 506 9.1 ¥20,860
フロアーハッチ D-2S-N 600 Hなし 600 600 546 606 12.1 ¥21,910
フロアーハッチ D-2S-N 350 H付 ねじ取手型
専用ハンドル付
350 350 296 356 4.8 ¥14,350
フロアーハッチ D-2S-N 450 H付 450 450 396 456 7.5 ¥19,390
フロアーハッチ D-2S-N 500 H付 500 500 446 506 9.1 ¥23,940
フロアーハッチ D-2S-N 600 H付 600 600 546 606 12.1 ¥24,990
● 部品表 ●
No. 部品名 材質 備考
1 ステンレス内目地 SUS304 -
2 ステンレス外目地 SUS304
3 内枠 D-2Sタイプ A6063S-T5 陽極酸化塗装
複合皮膜B
4 外枠 D-2Sタイプ A6063S-T5
5 底板 SEHC 焼付塗装
6 補強形鋼
7 取手 D-2S-N SUS304 ねじ取手
D-2S ADC6 -
8 取手ボックス SEHC 焼付塗装
9 アンカー SPCC 電気亜鉛メッキ
11 ゴムパッキン クロロプレン D-2Sタイプ適用
Hなし=専用ハンドルなし
H付=専用ハンドル付
形式(例)
製品符号 サイズ ハンドル
D-2S 450 Hなし
■ねじ取手位置寸法
ねじ取手位置寸法
*(6)補強形鋼は寸法450以上に取り付けます。
*(7)取手は、小口径用の寸法200~300と寸法350のみ中央に1個、寸法450~600は2個。
*(8)取手ボックスは、ねじ取手型には適用しません。
*D-2Sシリーズの小口径用の寸法200~300と寸法350に4個、寸法450・500に8個、寸法600に12個。


ページ先頭へ↑

5.専用開閉ハンドル(オプション品)

● 専用開閉ハンドル(オプション品) 適用機種 一覧表 ●
形状 形式 税込価格 材質 表面処理 適用機種
専用ハンドル MF-4 MF-4 ¥280/本 SPCC 電気亜鉛めっき BH-8SW,BH-8SWL,BH-8SW-N
BH-8SW-2,BH-8SW-14
専用ハンドル MF-44
MF-44
¥3,080/組 SS400 電気亜鉛めっき H-7-N・MKP-7S-N,D-2S-N
H-8-N・MKP-8S-N,D-4S-N
            (2本1組)


ページ先頭へ↑


注意事項
  • 画像の色と実物の色と多少異なることがあります。(手作り品なので)寸法・重量等誤差があります。
  • 商品お受け取り時に、破損がないかご確認願います。
  • 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。


「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。
