カネソウ　打込型フロアーハッチの販売

支払

送料
詳細

本州・四国（一部地域を除く）
２,２００円※加算送料について
直送品につき４万円以上で送料無料

出荷

通常１～４日
欠品時ご連絡

北海道・九州・離島・一部地域
及び代金引換
見積フォーム・ FAX見積用紙

カネソウ　フロアーハッチ機能別分類表

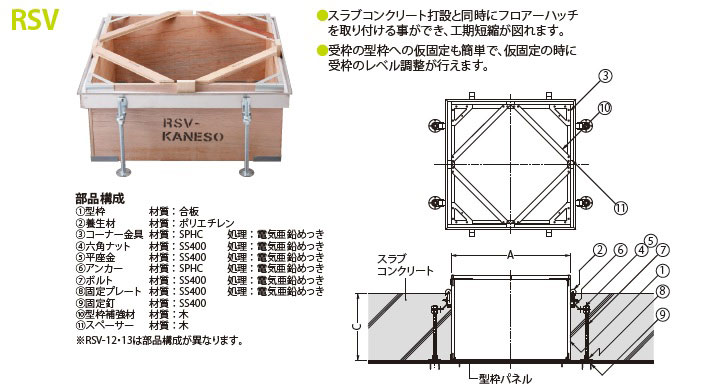

１．打込型フロアーハッチ RSV

打込金具符号	適合機種
RSV- 1	MTSS､MSST、MOFE、MOFM
RSV- 2	MSES､MSEO､MOEO、MSYS､MSYO
RSV- 7	MSEM､MSYM､MSZM
RSV- 8	MAES､MAEO
RSV- 9	MATI

注文･発注情報
打込金具RSVはフロアーハッチとのセット販売となります｡フロアーハッチの詳細寸法につきましては､各機種の掲載ページをご覧ください。
RSVとセットで使用するフロアーハッチは､アンカーが専用品となります。
ご注文の際は｢打込型｣とフロアーハッチ及び打込金具の製品符号､ C寸法(スラブ厚さ)をご指示ください。＜例＞打込型MSES-M-600 　　　　　RSV-2-600 C＝150

●　RSV-1 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
450	398	120	RSV-1 450 C=120	¥14,770
		150	RSV-1 450 C=150	¥14,770
		180	RSV-1 450 C=180	¥14,770
		200	RSV-1 450 C=200	¥14,770
		250	RSV-1 450 C=250	¥15,740
600	548	120	RSV-1 600 C=120	¥16,840
		150	RSV-1 600 C=150	¥16,840
		180	RSV-1 600 C=180	¥16,840
		200	RSV-1 600 C=200	¥16,840
		250	RSV-1 600 C=250	¥18,700

●　RSV-2 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
450	408	120	RSV-2 450 C=120	¥14,770
		150	RSV-2 450 C=150	¥14,770
		180	RSV-2 450 C=180	¥14,770
		200	RSV-2 450 C=200	¥14,770
		250	RSV-2 450 C=250	¥15,740
600	558	120	RSV-2 600 C=120	¥16,840
		150	RSV-2 600 C=150	¥16,840
		180	RSV-2 600 C=180	¥16,840
		200	RSV-2 600 C=200	¥16,840
		250	RSV-2 600 C=250	¥18,700

●　RSV-7 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
450	408	120	RSV-7 450 C=120	¥15,670
		150	RSV-7 450 C=150	¥15,670
		180	RSV-7 450 C=180	¥15,670
		200	RSV-7 450 C=200	¥15,670
		250	RSV-7 450 C=250	¥17,190
600	558	120	RSV-7 600 C=120	¥17,940
		150	RSV-7 600 C=150	¥17,940
		180	RSV-7 600 C=180	¥17,940
		200	RSV-7 600 C=200	¥17,940
		250	RSV-7 600 C=250	¥20,430

●　RSV-8 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
450	418	120	RSV-8 450 C=120	¥14,770
		150	RSV-8 450 C=150	¥14,770
		180	RSV-8 450 C=180	¥14,770
		200	RSV-8 450 C=200	¥14,770
		250	RSV-8 450 C=250	¥15,740
600	568	120	RSV-8 600 C=120	¥16,840
		150	RSV-8 600 C=150	¥16,840
		180	RSV-8 600 C=180	¥16,840
		200	RSV-8 600 C=200	¥16,840
		250	RSV-8 600 C=250	¥18,700

●　RSV-9 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
450	394	120	RSV-9 450 C=120	¥14,770
		150	RSV-9 450 C=150	¥14,770
		180	RSV-9 450 C=180	¥14,770
		200	RSV-9 450 C=200	¥14,770
		250	RSV-9 450 C=250	¥15,740
600	544	120	RSV-9 600 C=120	¥16,840
		150	RSV-9 600 C=150	¥16,840
		180	RSV-9 600 C=180	¥16,840
		200	RSV-9 600 C=200	¥16,840
		250	RSV-9 600 C=250	¥18,700

●　RSV-14 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
450	418	120	RSV-14 450 C=120	¥15,670
		150	RSV-14 450 C=150	¥15,670
		180	RSV-14 450 C=180	¥15,670
		200	RSV-14 450 C=200	¥15,670
		250	RSV-14 450 C=250	¥17,190
600	568	120	RSV-14 600 C=120	¥17,940
		150	RSV-14 600 C=150	¥17,940
		180	RSV-14 600 C=180	¥17,940
		200	RSV-14 600 C=200	¥17,940
		250	RSV-14 600 C=250	¥20,430

●　RSV-15 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
450	394	120	RSV-15 450 C=120	¥14,770
		150	RSV-15 450 C=150	¥14,770
		180	RSV-15 450 C=180	¥14,770
		200	RSV-15 450 C=200	¥14,770
		250	RSV-15 450 C=250	¥15,740
600	544	120	RSV-15 600 C=120	¥16,840
		150	RSV-15 600 C=150	¥16,840
		180	RSV-15 600 C=180	¥16,840
		200	RSV-15 600 C=200	¥16,840
		250	RSV-15 600 C=250	¥18,700

●　RSV-12 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
700	698	250	RSV-12 700 C=250	¥50,170
		300	RSV-12 700 C=300	¥56,720
		350	RSV-12 700 C=350	¥56,720
		400	RSV-12 700 C=400	¥56,720
800	798	250	RSV-12 800 C=250	¥53,890
		300	RSV-12 800 C=300	¥61,480
		350	RSV-12 800 C=350	¥61,480
		400	RSV-12 800 C=400	¥61,480
900	898	250	RSV-12 900 C=250	¥57,620
		300	RSV-12 900 C=300	¥66,110
		350	RSV-12 900 C=350	¥66,110
		400	RSV-12 900 C=400	¥66,110
1000	998	250	RSV-12 1000 C=250	¥62,450
		300	RSV-12 1000 C=300	¥71,760
		350	RSV-12 1000 C=350	¥71,760
		400	RSV-12 1000 C=400	¥71,760
600 × 1200	598 × 1198	250	RSV-12 600x1200 C=250	¥57,620
		300	RSV-12 600x1200 C=300	¥66,110
		350	RSV-12 600x1200 C=350	¥66,110
		400	RSV-12 600x1200 C=400	¥66,110

●　RSV-13 寸法・価格一覧表　●
呼称	A	C	形式	税込価格
700	698	180	RSV-13 700 C=180	¥50,170
		200	RSV-13 700 C=200	¥50,170
		250	RSV-13 700 C=250	¥50,170
		300	RSV-13 700 C=300	¥56,720
800	798	180	RSV-13 800 C=180	¥53,890
		200	RSV-13 800 C=200	¥53,890
		250	RSV-13 800 C=250	¥53,890
		300	RSV-13 800 C=300	¥61,480
900	898	180	RSV-13 900 C=120	¥57,620
		200	RSV-13 900 C=200	¥57,620
		250	RSV-13 900 C=250	¥57,620
		300	RSV-13 900 C=300	¥66,110
1000	998	180	RSV-13 1000 C=180	¥62,450
		200	RSV-13 1000 C=200	¥62,450
		250	RSV-13 1000 C=250	¥62,450
		300	RSV-13 1000 C=300	¥71,760
600 × 1200	598 × 1198	180	RSV-13 600x1200 C=180	¥57,620
		200	RSV-13 600x1200 C=200	¥57,620
		250	RSV-13 600x1200 C=250	¥57,620
		300	RSV-13 600x1200 C=300	¥66,110

打込金具符号	適合機種
RSV-12	W-1､W-2、W-6
RSV-13	S-2､S-6

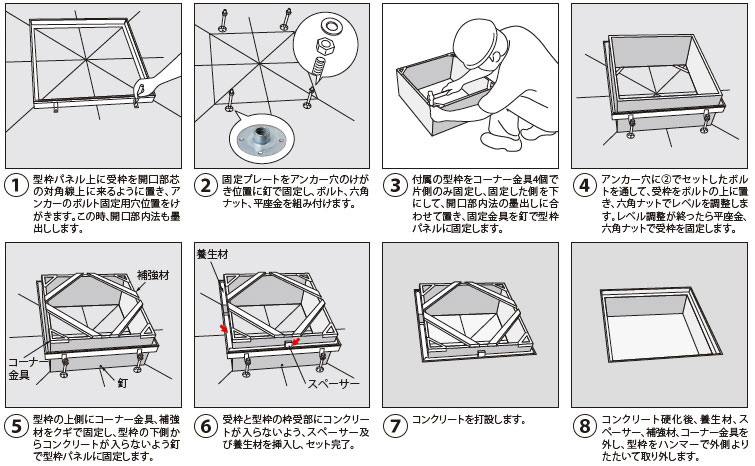

施工手順

ページ先頭へ↑

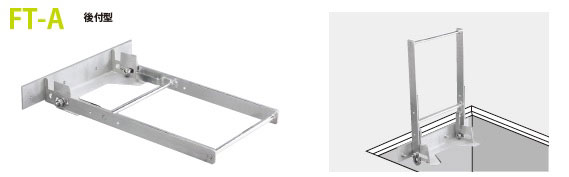

２．タラップ用把手 FT-A

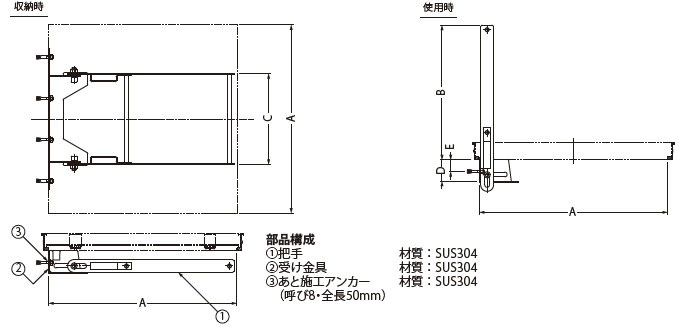

●　寸法・価格一覧表　●
呼称	形式/税込価格		A mm	B mm	C mm	D mm	E mm
600	タラップ用把手 FT-A	¥25,530	560以上	400	270	68	36

特徴

・フロアーハッチ内への上り下りが安全に行えます。
・簡単な操作で確実な固定ができます。
・開口内に収納可能な､タラップ用把手です。
・フロアーハッチの内径560mm以上に取付できます。
・躯体にあと施エアンカーで固定を行う後付タイプです。

注文発注情報

落下防止柵ではありません。
把手収納時に上に乗らないでください。

ページ先頭へ↑

注意事項

画像の色と実物の色と多少異なることがあります。（手作り品なので）寸法・重量等誤差があります。
商品お受け取り時に、破損がないかご確認願います。
運送会社の路線便（混載便）になりますので、配達時間の指定はできません。

「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。
