●アンカーボルト位置寸法 |
(寸法450) (寸法600) |
 |
|
|
|
●目地寸法 |
|
●取手部寸法 |
 |
|
 |
|
|
|
|
|
|
|
|
|
|

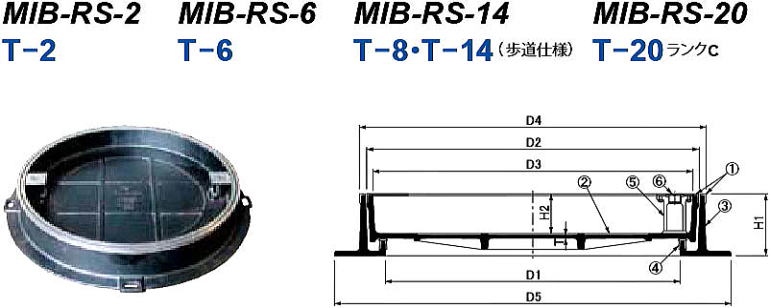

● ステンレス目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
ステンレス目地 |
SUS304 |
- |
2 |
カバー |
MIB-RS-2 |
FC200 |
樹脂系塗料塗装 |
MIB-RS-6 |
FCD500 |
MIB-RS-14 |
MIB-RS-20 |
3 |
受 枠 |
FC200 |
4 |
ゴムパッキン |
クロロプレン |
- |
5 |
取 手 |
FCD500 |
樹脂系塗料塗装 |
6 |
取手キャップ |
SUS304 |
- |
|
|
|
|
|
|
|
● 寸法・質量 一覧表 ●
寸法 |
寸法 mm |
質量 kg ((1):1組質量、(2):仕上材充填時蓋質量) |
D1 |
D2 |
D3 |
D4 |
D5 |
L |
H1 |
H2 |
T |
T-2 |
T-6 |
T-8,T-14 |
T-20 |
T-2 |
T-6 |
T-8
T-14 |
T-20 |
(1) |
(2) |
(1) |
(2) |
(1) |
(2) |
(1) |
(2) |
450 |
450 |
517 |
496 |
542 |
630 |
610 |
110 |
70 |
5 |
5 |
8 |
10 |
47.4 |
約53 |
47.4 |
約53 |
48.6 |
約54 |
51.0 |
約55 |
600 |
600 |
667 |
646 |
692 |
780 |
760 |
110 |
70 |
5 |
5 |
8 |
10 |
64.8 |
約84 |
64.8 |
約84 |
67.4 |
約87 |
72.0 |
約90 |
|
|
|
● 価格一覧表 ●
形式 |
寸法 |
税込価格 |
|
開閉具なし |
開閉具付き |
|
化粧マンホール MIB-RS-2 450 |
450 |
¥87,920 |
¥91,630 |
|
化粧マンホール MIB-RS-2 600 |
600 |
¥105,320 |
¥109,020 |
化粧マンホール MIB-RS-6 450 |
450 |
¥94,260 |
¥97,970 |
|
化粧マンホール MIB-RS-6 600 |
600 |
¥113,160 |
¥116,870 |
化粧マンホール MIB-RS-14 450 |
450 |
¥96,900 |
¥100,610 |
|
化粧マンホール MIB-RS-14 600 |
600 |
¥116,080 |
¥119,790 |
化粧マンホール MIB-RS-20 450 |
450 |
¥97,540 |
¥101,250 |
|
化粧マンホール MIB-RS-20 600 |
600 |
¥118,080 |
¥121,790 |
|
|
|
開閉鍵 MF-44 |
|
 |
|
形式 |
税込価格 |
備考 |
|
開閉鍵 MF-44(M22並目) |
¥3,900 |
2本1組
|
|
|
|
|
|
 |
●アンカーボルト位置寸法 |
(寸法450) (寸法600) |
 |
|
|
|
●目地寸法 |
|
●取手部寸法 |
 |
|
 |
|
|
|
|

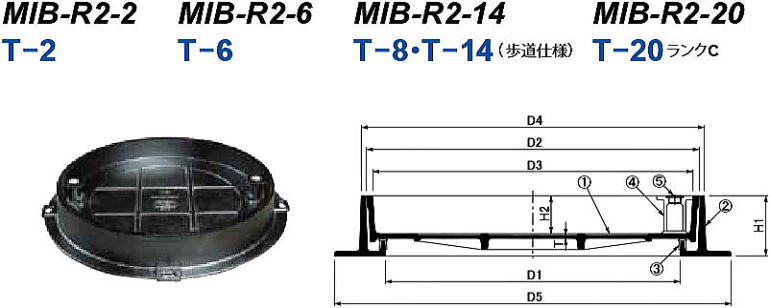

● 鋳鉄目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
カバー |
MIB-R2-2 |
FC200 |
樹脂系塗料塗装 |
MIB-R2-6 |
FCD500 |
MIB-R2-14 |
MIB-R2-20 |
2 |
受 枠 |
FC200 |
3 |
ゴムパッキン |
クロロプレン |
- |
4 |
取 手 |
FCD500 |
樹脂系塗料塗装 |
5 |
取手キャップ |
SUS304 |
- |
|
|
|
|
|
|
|
|
● 寸法・重量一覧表 mm ●
寸法 |
寸法 mm |
質量 kg ((1):1組質量、(2):仕上材充填時蓋質量) |
D1 |
D2 |
D3 |
D4 |
D5 |
L |
H1 |
H2 |
T |
T-2 |
T-6 |
T-8,T-14 |
T-20 |
T-2 |
T-6 |
T-8
T-14 |
T-20 |
(1) |
(2) |
(1) |
(2) |
(1) |
(2) |
(1) |
(2) |
450 |
450 |
517 |
496 |
535 |
630 |
610 |
110 |
70 |
5 |
5 |
8 |
10 |
46.4 |
約53 |
46.4 |
約53 |
47.6 |
約54 |
50.0 |
約55 |
600 |
600 |
667 |
646 |
685 |
780 |
760 |
110 |
70 |
5 |
5 |
8 |
10 |
63.8 |
約84 |
63.8 |
約84 |
66.4 |
約87 |
71.0 |
約90 |
|
|
|
● 価格一覧表 ●
形式 |
寸法 |
税込価格 |
|
開閉具なし |
開閉具付き |
|
化粧マンホール MIB-R2-2 450 |
450 |
¥38,930 |
¥42,640 |
|
化粧マンホール MIB-R2-2 600 |
600 |
¥55,190 |
¥58,900 |
化粧マンホール MIB-R2-6 450 |
450 |
¥43,070 |
¥46,780 |
|
化粧マンホール MIB-R2-6 600 |
600 |
¥60,540 |
¥64,250 |
化粧マンホール MIB-R2-14 450 |
450 |
¥43,850 |
¥47,560 |
|
化粧マンホール MIB-R2-14 600 |
600 |
¥61,680 |
¥65,390 |
化粧マンホール MIB-R2-20 450 |
450 |
¥44,140 |
¥47,850 |
|
化粧マンホール MIB-R2-20 600 |
600 |
¥62,460 |
¥66,170 |
|
|
|
開閉鍵 MF-44 |
|
 |
|
形式 |
税込価格 |
備考 |
|
開閉鍵 MF-44(M22並目) |
¥3,900 |
2本1組
|
|
|
|
|
|
 |

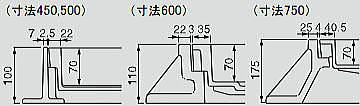

●アンカーボルト位置寸法 |
(寸法450,500) (寸法600) |
 |
|
●目地寸法 |
 |
|

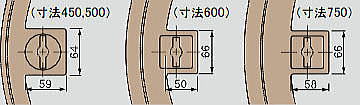

●取手部寸法 |
 |
|
|
|
|

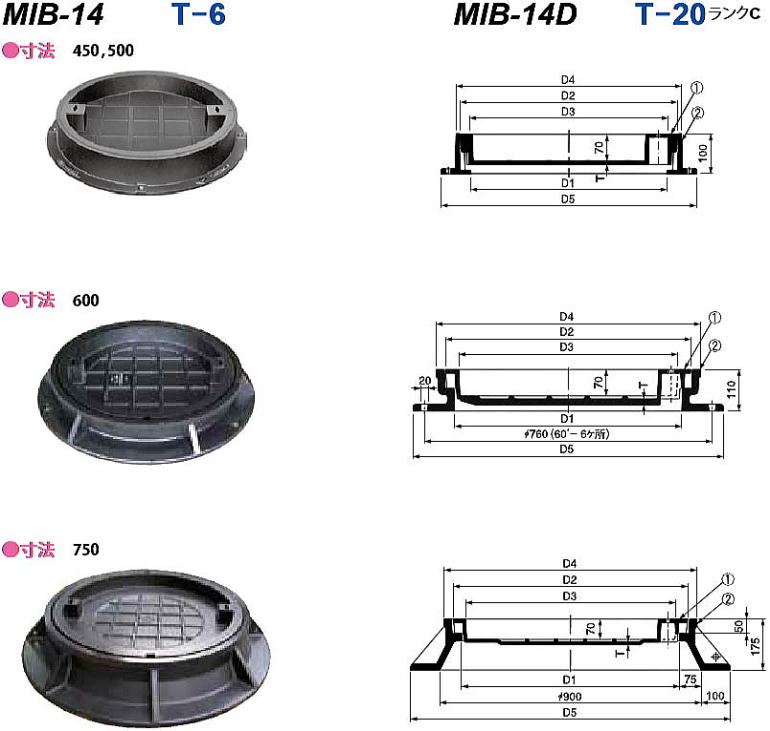

● 鋳鉄目地 部品明細表 ●
No. |
部品名 |
材質 |
備考 |
1 |
カバー |
MIB-14 |
FC200 |
樹脂系塗料塗装 |
MIB-14D
450,500 |
FCD500 |
MIB-14D
650,700 |
FCD600 |
2 |
受 枠 |
FC200 |
|
|
|
|
|
|
|
|
● 寸法・質量一覧表 kg ●
寸法 |
寸法 mm |
質量 kg ((1):1組質量、(2):仕上材充填時蓋質量) |
D1 |
D2 |
D3 |
D4 |
D5 |
L |
T |
MIB-14 |
MIB-14D |
MIB-14 |
MIB-14D |
(1) |
(2) |
(1) |
(2) |
450 |
450 |
505 |
460 |
524 |
600 |
564 |
6 |
6 |
45.2 |
約 48 |
45.2 |
約 48 |
500 |
500 |
555 |
511 |
574 |
650 |
614 |
6 |
6 |
52.0 |
約 58 |
52.0 |
約 58 |
600 |
600 |
648 |
578 |
698 |
820 |
760 |
6 |
16 |
113.0 |
約 83 |
128.0 |
約 97 |
750 |
750 |
807 |
726 |
865 |
1,100 |
- |
9 |
18 |
194.0 |
約118 |
222.0 |
約147 |
|
|
|
● 価格一覧表 ●
形式 |
寸法 |
税込価格 |
|
化粧マンホール MIB-14 450 |
450 |
¥41,000 |
|
化粧マンホール MIB-14 500 |
500 |
¥44,350 |
化粧マンホール MIB-14 600 |
600 |
¥88,700 |
化粧マンホール MIB-14 750 |
750 |
¥152,230 |
化粧マンホール MIB-14D 450 |
450 |
¥43,140 |
化粧マンホール MIB-14D 500 |
500 |
¥47,920 |
化粧マンホール MIB-14D 600 |
600 |
¥104,460 |
化粧マンホール MIB-14D 750 |
750 |
¥162,570 |
|
|
*開閉ハンドル別売り。
|
*寸法750は4本使用して下さい。
フック MF-2 |
|
|
 |
|
形式 |
税込価格 |
備考 |
|
フック MF-2 |
¥3,300 |
2本1組 |
|
|
|
|
|
