| ●アンカーボルト位置寸法 |
 |
|
|
| |
|
|
| ●目地寸法 |
|
●取手部寸法 |
 |
|
 |
|
|
|
|

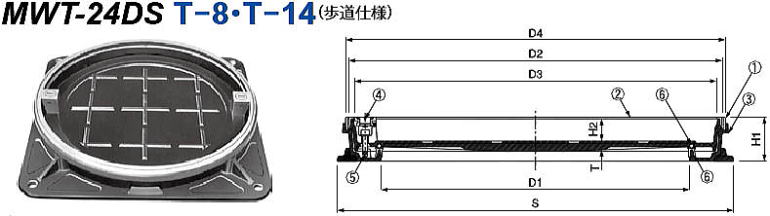

● 部品明細表 ●
| No. |
部品名 |
材質 |
備考 |
| 1 |
ステンレス目地 |
SUS304 |
－ |
| 3 |
カバー |
FCD500 |
樹脂系塗料塗装 |
| 4 |
受枠 |
FC200 |
| 6 |
錠 |
SUS304 |
－ |
| 5 |
六角穴付ボルト |
2-M10x35 |
| 6 |
ゴムパッキン |
クロロプレン |
－ |
|
|
|
|
|
● 寸法・質量 一覧表 ●
| 寸法 |
寸法 mm |
質量 kg |
| D1 |
D2 |
D3 |
D4 |
S |
H1 |
H2 |
T |
L |
| 1組質量 |
仕上材充填
蓋質量 |
| 450 |
450 |
576 |
554 |
588 |
620 |
85 |
46 |
16 |
542 |
45.4 |
約 48 |
| 600 |
600 |
726 |
704 |
738 |
770 |
85 |
46 |
16 |
692 |
64.5 |
約 74 |
|
|
|
● 価格一覧表 ●
| 形式 |
寸法 |
税込価格 |
|
| 化粧マンホール MWT-24DS 450 |
450 |
¥96,330 |
|
| 化粧マンホール MWT-24DS 600 |
600 |
¥123,500 |
|
|
| ＊開閉ハンドル別売り。 |
| 開閉鍵 MF-42 |
|
|
 |
|
| 形式 |
税込価格 |
備考 |
|
| 開閉鍵 MF-42（M22細目） |
¥3,600 |
2本1組 |
|
|
|
|
|
|
 |
| ●アンカーボルト位置寸法 |
 |
| |

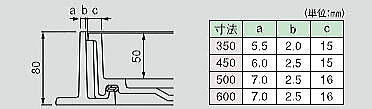

| ●目地寸法 |
 |
|
| ●取手部寸法 |
 |
| ＊寸法350・450の取手は2ケ所です。 |
|
|
|
|

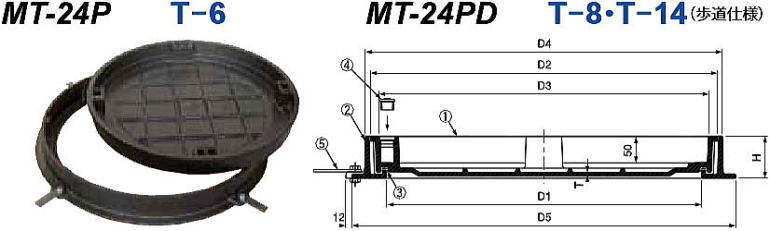

● 部品明細表 ●
| No. |
部品名 |
材質 |
備考 |
| 1 |
カバー |
MT-24P
|
FC200 |
樹脂系塗料塗装 |
MT-24PD
|
FCD500 |
| 2 |
受 枠 |
FC200 |
| 3 |
ゴムパッキン |
クロロプレン |
－ |
| 4 |
取手キャップ |
| 5 |
アンカー |
SS400 |
|
| |
|
|
|
|
| |
● 寸法・重量一覧表 mm ●
| 寸法 |
寸法 mm |
質量 kg |
| D1 |
D2 |
D3 |
D4 |
D5 |
H |
T |
L |
| 1組質量 |
仕上材充填
蓋質量 |
| 350 |
350 |
410 |
380 |
425 |
480 |
80 |
5 |
468 |
23.0 |
約27 |
| 450 |
450 |
510 |
480 |
527 |
580 |
80 |
6 |
568 |
32.0 |
約42 |
| 500 |
500 |
560 |
528 |
579 |
630 |
80 |
6 |
618 |
38.0 |
約52 |
| 600 |
600 |
660 |
628 |
679 |
730 |
80 |
6 |
718 |
47.5 |
約73 |
|
|
| |
● 価格一覧表 ●
| 形式 |
寸法 |
税込価格 |
|
| 化粧マンホール MT-24P 350 |
350 |
¥21,890 |
|
| 化粧マンホール MT-24P 450 |
450 |
¥32,590 |
| 化粧マンホール MT-24P 500 |
500 |
¥39,930 |
| 化粧マンホール MT-24P 600 |
600 |
¥44,070 |
| 化粧マンホール MT-24PD 350 |
350 |
¥23,750 |
|
| 化粧マンホール MT-24PD 450 |
450 |
¥34,510 |
| 化粧マンホール MT-24PD 500 |
500 |
¥42,290 |
| 化粧マンホール MT-24PD 600 |
600 |
¥47,630 |
|
|
| ＊開閉ハンドル別売り。 |
＊寸法750は4本使用して下さい。
| フック MF-1 |
|
|
 |
|
| 形式 |
税込価格 |
備考 |
|
| フック MF-1 |
¥1,350 |
2本1組 |
|
|
|
| |
|
