ノンスリップステングレーチング(SDUV)の販売

YFU4(電解)

SDU(ホット材)

YFUR4(電解)
ローレット
SDUV(ホット材)
ザラザラ
ステンCD
グレーチング
ステングレーチング SDUV(ホット材)
支払
送料
詳細
本州・四国 (一部地域を除く)
1,620円※加算送料について
3万円以上  送料無料

出荷 通常1週間
欠品時:ご連絡
北海道・九州・離島・一部地域
見積フォーム FAX見積用紙

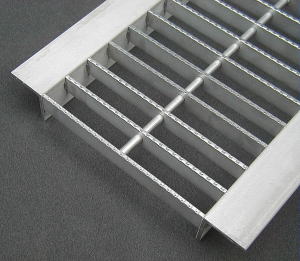

ステンレスグレーチング(SDUV)の特徴
(1) ホット材を使用しているツバは、グレー色の落ち着いた色合いですので、車両通行の少ない敷地内路面や厨房内の設置に最適です。
(2) 低いザラザラ感のあるノンスリップ形状のベアリングバーに4ミリ材を使用し、クロスバーとかみ合わせた組工構造です。

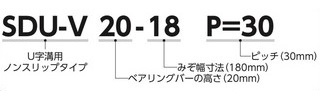

グレーチングの形式説明
ステングレーチング SDUV(ホット材)
▼販売価格と適用荷重
寸法図 メインバー詳細図
ステングレーチング SDUV(ホット材) 寸法図 ステングレーチング SDUV(ホット材) メインバー詳細図
P=10 隙間=6 P=13 隙間=9 P=15 隙間=11 P=22 隙間=18 P=30 隙間=26
ステングレーチング SDUV(ホット材) P=10 隙間=6 ステングレーチング SDUV(ホット材) P=13 隙間=9 ステングレーチング SDUV(ホット材) P=15 隙間=11 ステングレーチング SDUV(ホット材) P=22 隙間=18 ステングレーチング SDUV(ホット材) P=30 隙間=26
グレーチングの荷重条件については上記の価格欄内の色付けにより示します。
黄色 14トン用
(4、6トン車対応)
黄緑 6トン用
(2、3トン車対応)
水色 2トン用
(普通乗用車対応)
ピンク 歩行用
ステンレスグレーチングは、車両通行の多い場所、大きな衝撃・タイヤの回転圧力のかかる場所でのご利用は避けてください。
形式 溝幅
mm
寸法mm 税込価格
P=10
隙間=6
P=13
隙間=9
P=15
隙間=11
P=22
隙間=18
P=30
隙間=26
W h A
SDUV 15-12 120 110 15 164 ¥21,840 ¥18,370 ¥14,690 ¥12,650 ¥10,560
SDUV 20-12 20 ¥22,990 ¥21,780 ¥17,660 ¥14,960 ¥12,270
SDUV 15-15 150 140 15 194 ¥25,580 ¥20,900 ¥16,280 ¥13,700 ¥11,390
SDUV 20-15 20 ¥26,950 ¥24,420 ¥20,240 ¥17,000 ¥13,480
SDUV 15-18 180 170 15 224 ¥29,760 ¥24,090 ¥18,760 ¥15,730 ¥12,870
SDUV 20-18 20 ¥31,240 ¥29,320 ¥23,100 ¥18,700 ¥14,630
SDUV 25-18 25 ¥35,370 ¥32,450 ¥26,180 ¥21,180 ¥16,230
SDUV 15-20 200 190 15 244 ¥38,780 ¥30,530 ¥24,150 ¥19,530 ¥15,730
SDUV 20-20 20 ¥40,700 ¥35,750 ¥29,590 ¥23,930 ¥18,150
SDUV 25-20 25 ¥46,480 ¥41,200 ¥33,770 ¥27,390 ¥20,410
SDUV 15-24 240 230 15 284 ¥39,550 ¥31,300 ¥24,750 ¥20,350 ¥16,280
SDUV 20-24 20 ¥41,750 ¥37,620 ¥30,310 ¥24,640 ¥18,760
SDUV 25-24 25 ¥48,180 ¥43,620 ¥34,870 ¥28,160 ¥21,120
SDUV 32-24 32 304 ¥60,340 ¥56,160 ¥43,840 ¥33,060 ¥24,260
SDUV 15-30 300 290 15 344 ¥46,370 ¥37,070 ¥28,440 ¥23,100 ¥18,260
SDUV 20-30 20 ¥50,330 ¥43,950 ¥36,030 ¥28,220 ¥21,120
SDUV 25-30 25 ¥58,410 ¥51,150 ¥41,750 ¥32,400 ¥23,870
SDUV 32-30 32 364 ¥71,610 ¥64,300 ¥51,590 ¥38,560 ¥27,890


H寸法20㎜と25㎜のグレーチングのツバはL3x30x30を使用しています。
H寸法32㎜と38㎜のグレーチングのツバはL3x40x40を使用しています。
荷重条件をクリアした場所であっても、車両通行の多い場所やグレーチングに大きな衝撃・タイヤの回転圧力のかかる場所(駐車場・出入口)等でのご利用は避けてください。特にh=15mmについては歩行路を対象としたものとお考え下さい。
当社のグレーチングは複数のメーカーの同一構造・規格品を、当社の規格表記で販売しております。仕上げ方法、溶接指定、ノンスリ形状等の詳細指定、メーカー指定については対応できませんのでご了承ください。
受注生産につきご入金確認後の手配となりますので納期を確認してください。手配後の変更、中止、返品には対応できませんので予めご了承ください。


グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。


 注意事項
  • 記載された寸法と現物に、多少の誤差がある場合があります。
  • 画像と実物では多少の差異があります。
  • 手作り品なので寸法・重量等誤差があります。
  • 商品お受け取り時に、破損がないかご確認願います。
  • 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
  • ご注文量が多い場合、パレットによる出荷になる場合があります。
