プレーンステングレーチング(SDU)の販売

YFU4(電解)
SDU(ホット材)
YFUR4(電解)
ローレット
SDUV(ホット材)
ザラザラ
ステンCD
グレーチング

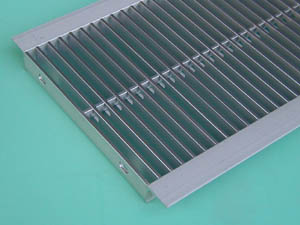

ステングレーチング SDU(ホット材)
支払
送料
詳細
本州・四国 (一部地域を除く)
1,620円※加算送料について
3万円以上  送料無料

出荷 通常1週間
欠品時:ご連絡
北海道・九州・離島・一部地域
見積フォーム FAX見積用紙
ステンレスグレーチング(SDU)の特徴
(1)  ホット材を使用しているツバはグレー色の落ち着いた色で合いですので、車両通行の少ない敷地内路面や厨房内の設置に最適です。
(2) ベアリングバーに4ミリ材を使用しクロスバーと組み合わせた組工構造です。



グレーチングの形式説明
ステングレーチング SDU(ホット材)
▼販売価格と適用荷重

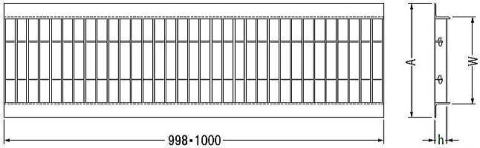

寸法図 メインバー詳細図
ステングレーチング SDU(ホット材) 寸法図 ステングレーチング SDU(ホット材) メインバー詳細図
P=10 隙間=6 P=13 隙間=9 P=15 隙間=11 P=22 隙間=18 P=30 隙間=26
ステングレーチング SDU(ホット材) P=10 隙間=6 ステングレーチング SDU(ホット材) P=13 隙間=9 ステングレーチング SDU(ホット材) P=15 隙間=11 ステングレーチング SDU(ホット材) P=22 隙間=18 ステングレーチング SDU(ホット材) P=30 隙間=26
グレーチングの荷重条件については上記の価格欄内の色付けにより示します。
黄色 14トン用
(4、6トン車対応)
黄緑 6トン用
(2、3トン車対応)
水色 2トン用
(普通乗用車対応)
ピンク 歩行用
ステンレスグレーチングは、車両通行の多い場所、大きな衝撃・タイヤの回転圧力のかかる場所でのご利用は避けてください。
H寸法20mmと25mmのツバはL3x30x30を使用しています。H寸法32mmと38mmのツバはL3x40x40を使用しています。
形式 溝幅
mm
寸法mm 税込価格
P=10
隙間=6mm
P=13
隙間=9mm
P=15
隙間=11mm
P=22
隙間=18mm
P=30
隙間=26mm
W h A
SDU 15-09 90 80 15 134 ¥16,830 ¥11,880 ¥10,400 ¥8,750 ¥7,650
SDU 15-10 100 90 15 144 ¥17,820 ¥13,970 ¥11,330 ¥10,180 ¥8,800
SDU 15-12 120 110 15 164 ¥18,260 ¥14,800 ¥12,870 ¥10,670 ¥9,130
SDU 20-12 20 ¥18,980 ¥16,670 ¥13,920 ¥11,720 ¥9,630
SDU 15-15 150 140 15 194 ¥21,400 ¥16,670 ¥14,030 ¥11,390 ¥9,680
SDU 20-15 20 ¥22,660 ¥19,090 ¥16,230 ¥13,200 ¥10,670
SDU 15-18 180 170 15 224 ¥24,920 ¥19,090 ¥16,120 ¥13,040 ¥11,000
SDU 20-18 20 ¥26,180 ¥21,230 ¥18,480 ¥14,690 ¥11,720
SDU 25-18 25 ¥29,590 ¥23,600 ¥20,740 ¥17,050 ¥13,040
SDU 15-20 200 190 15 244 ¥32,620 ¥24,040 ¥20,630 ¥16,120 ¥13,150
SDU 20-20 20 ¥34,160 ¥26,680 ¥23,710 ¥19,250 ¥14,470
SDU 25-20 25 ¥39,050 ¥30,750 ¥27,170 ¥22,060 ¥16,280
SDU 15-24 240 230 15 284 ¥33,220 ¥24,530 ¥21,070 ¥16,780 ¥13,700
SDU 20-24 20 ¥34,980 ¥27,230 ¥24,200 ¥19,860 ¥15,020
SDU 25-24 25 ¥40,370 ¥31,790 ¥28,050 ¥22,660 ¥16,940
SDU 32-24 32 304 ¥50,660 ¥43,670 ¥35,150 ¥26,510 ¥19,420
SDU 15-30 300 290 15 344 ¥40,920 ¥28,990 ¥23,980 ¥18,760 ¥15,290
SDU 20-30 20 ¥43,120 ¥33,000 ¥28,930 ¥22,660 ¥16,940
SDU 25-30 25 ¥50,050 ¥37,570 ¥33,550 ¥25,910 ¥19,140
SDU 32-30 32 364 ¥66,610 ¥48,730 ¥41,360 ¥31,020 ¥22,330


クロスバーは貫通しているだけなので横に働く力に弱く、現場での加工は難しい欠点があります。
当社のグレーチングは複数のメーカーの同一構造・規格品を、当社の規格表記で販売しております。仕上げ方法、溶接指定、ノンスリ形状等の詳細指定、メーカー指定については対応できませんのでご了承ください。
受注生産につきご入金確認後の手配となりますので納期を確認してください。手配後の変更、中止、返品には対応できませんので予めご了承ください。

グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。


 注意事項
  • 記載された寸法と現物に、多少の誤差がある場合があります。
  • 画像と実物では多少の差異があります。
  • 手作り品なので寸法・重量等誤差があります。
  • 商品お受け取り時に、破損がないかご確認願います。
  • 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
  • ご注文量が多い場合、パレットによる出荷になる場合があります。

NO.180828
