ノンスリップステングレーチングの販売

YFU4(電解)

SDU(ホット材)

YFUR4(電解)
ローレット
SDUV(ホット材)
ザラザラ
ステンCD
グレーチング
ステングレーチング YFUR4(電解)
支払
送料
詳細
本州・四国 (一部地域を除く)
1,620円
3万円以上  送料無料

出荷 通常1週間
欠品時:ご連絡
北海道・九州・離島・一部地域
見積フォーム FAX見積用紙

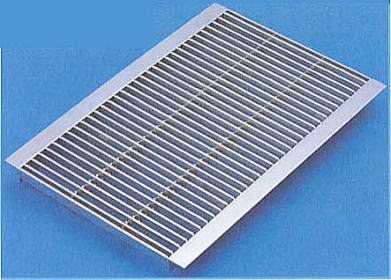

ステンレスグレーチング(YFUR4)の特徴
(1)  光沢のある電解研磨仕上げ品ですので景観性に優れています。
(2) ノンスリップ形状はローレット模様ですので、店舗入り口等の歩行路面でも安心してご利用いただけます。
(3) 4ミリ材を使用したベアリングバーにL型に折ったクロスバーを直交・貫通させた構造です。



グレーチングの形式説明
ステングレーチング YFUR4(電解)
▼販売価格と適用荷重

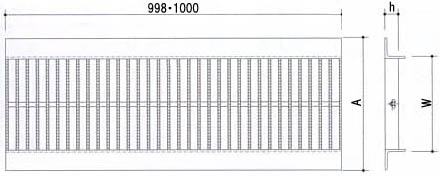

寸法図 メインバー詳細図
ステングレーチング YFUR4(電解) 寸法図 ステングレーチング YFUR4(電解) メインバー詳細図
P=10 隙間=6 P=13 隙間=9 P=15 隙間=11 P=20 隙間=16 P=25 隙間=21 P=30 隙間=26
ステングレーチング YFUR4(電解) P=10 隙間=6 ステングレーチング YFUR4(電解) P=13 隙間=9 ステングレーチング YFUR4(電解) P=15 隙間=11 ステングレーチング YFUR4(電解) P=20 隙間=16 ステングレーチング YFUR4(電解) P=25 隙間=21 ステングレーチング YFUR4(電解) P=30 隙間=26
グレーチングの荷重条件については上記の価格欄内の色付けにより示します。
黄色 14トン用
(4、6トン車対応)
黄緑 6トン用
(2、3トン車対応)
水色 2トン用
(普通乗用車対応)
ピンク 歩行用
車両通行の多い場所、大きな衝撃・タイヤの回転圧力のかかる場所でのご利用は避けてください。
H寸法20mmと25mmのツバはL3x30x30を使用しています。H寸法32mmと38mmのツバはL3x40x40を使用しています。
形式 溝幅
mm
寸法mm 税込価格
W h A P=10
隙間=6mm
P=13
隙間=9mm
P=15
隙間=11mm
P=20
隙間=16mm
P=25
隙間=21mm
P=30
隙間=26mm

YFUR4 15-12 120 110 15 164 ¥23,550 ¥18,560 ¥14,850 ¥13,980 ¥11,950 ¥10,620
YFUR4 20-12 20 ¥27,960 ¥21,990 ¥17,810 ¥16,530 ¥13,980 ¥12,420
YFUR4 15-15 150 140 15 194 ¥26,860 ¥21,120 ¥16,420 ¥15,260 ¥12,940 ¥11,550
YFUR4 20-15 20 ¥31,440 ¥24,710 ¥20,420 ¥18,970 ¥15,780 ¥13,580
YFUR4 15-18 180 170 15 224 ¥30,980 ¥24,360 ¥19,030 ¥17,460 ¥14,740 ¥13,000
YFUR4 20-18 20 ¥37,700 ¥29,640 ¥23,380 ¥20,880 ¥17,290 ¥14,790
YFUR4 25-18 25 ¥41,760 ¥32,890 ¥26,390 ¥23,550 ¥19,490 ¥16,360
YFUR4 15-20 200 190 15 244 ¥35,960 ¥28,250 ¥22,280 ¥20,250 ¥17,000 ¥14,970
YFUR4 20-20 20 ¥42,690 ¥33,640 ¥27,320 ¥24,830 ¥20,420 ¥17,460
YFUR4 25-20 25 ¥49,250 ¥38,810 ¥31,500 ¥28,190 ¥23,030 ¥19,490
YFUR4 15-24 240 230 15 284 ¥40,310 ¥31,730 ¥25,000 ¥22,620 ¥18,970 ¥16,420
YFUR4 20-24 20 ¥48,430 ¥38,110 ¥30,690 ¥27,380 ¥22,570 ¥19,030
YFUR4 25-24 25 ¥56,030 ¥44,140 ¥35,330 ¥31,440 ¥25,700 ¥21,350
YFUR4 32-24 32 304 ¥72,210 ¥56,900 ¥44,370 ¥36,780 ¥29,930 ¥24,540
YFUR4 15-30 300 290 15 344 ¥47,680 ¥37,530 ¥28,710 ¥25,700 ¥21,410 ¥18,510
YFUR4 20-30 20 ¥56,550 ¥44,550 ¥36,540 ¥31,500 ¥25,700 ¥21,350
YFUR4 25-30 25 ¥65,890 ¥65,140 ¥42,290 ¥36,140 ¥29,350 ¥24,070
YFUR4 32-30 32 364 ¥82,770 ¥74,940 ¥52,260 ¥43,100 ¥34,750 ¥28,250

クロスバーは貫通しているだけなので横に働く力に弱く、現場での加工は難しい欠点があります。
当社のグレーチングは複数のメーカーの同一構造・規格品を、当社の規格表記で販売しております。仕上げ方法、溶接指定、ノンスリ形状等の詳細指定、メーカー指定については対応できませんのでご了承ください。
受注生産につきご入金確認後の手配となりますので納期を確認してください。手配後の変更、中止、返品には対応できませんので予めご了承ください。

グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。


注意事項
  • 記載された寸法と現物に、多少の誤差がある場合があります。
  • 画像と実物では多少の差異があります。
  • 手作り品なので寸法・重量等誤差があります。
  • 商品お受け取り時に、破損がないかご確認願います。
  • 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。
  • ご注文量が多い場合、パレットによる出荷になる場合があります。
