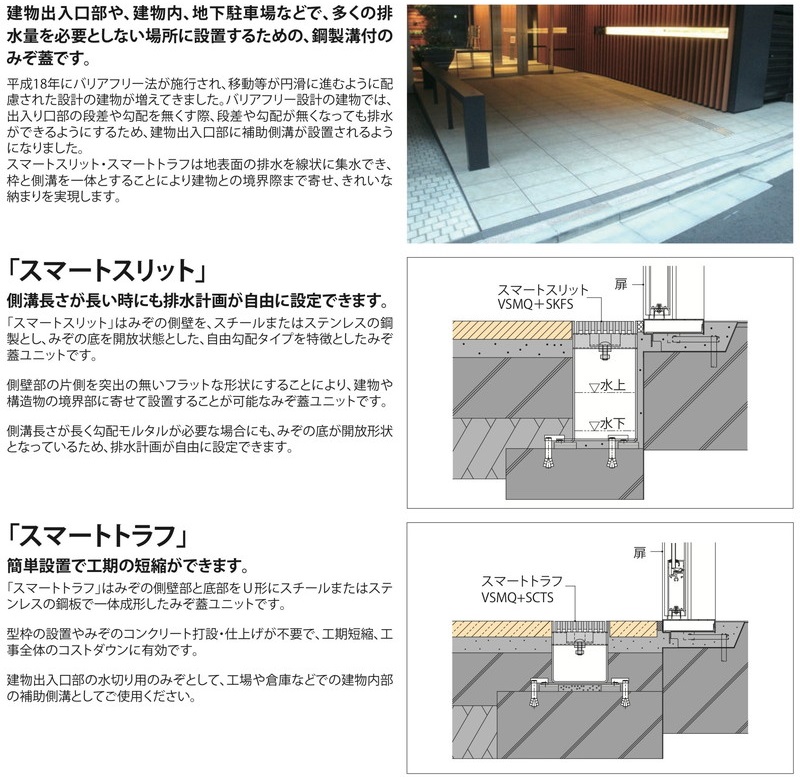

スマートスリット・スマートトラフの販売

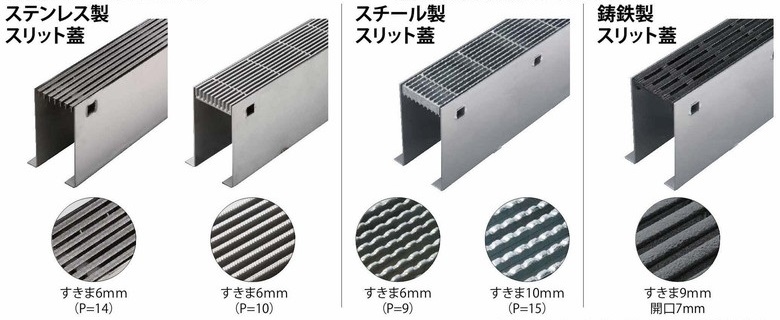

　材質・すきま
スリット蓋は､ステンレス製､スチール製､鋳鉄製の3種類を設定しており､使用場所や条件によってお選びいただけます｡
スリット蓋のすきまは､すきま６ｍｍ～すきま10mmです。
※タイプによリスリットのすきまの設定は異なります

　機能別分類表
製品名 タイプ 材質 スリット
すきま
(ｍｍ)		 蓋
製品符号		 適用荷重 枠
製品符号		 みぞ幅
(ｍｍ)
蓋 枠 6 10 88 100 148
スマート
スリット		 境界用 スライド
スクリュー
ロック式		 ステンレス製 ステンレス製 ● VSQH 歩行用 SKFS-M ●
● VSMQ T-2 SKFS-2 ●
● 歩行用 SKFS-M ●
スチール製 スチール製 ● VQXB 輪荷重5トン SKFT-R5 ● ●
● T-2 SKFT-2 ● ●
● VSXS 輪荷重5トン SKFT-R5 ● ●
● T-2 SKFT-2 ● ●
鋳鉄製 スチール製 ● VGRM 輪荷重5トン SKFT-R5 ●
● T-2 SKFT-2 ●
中間用 スライド
スクリュー
ロック式		 ステンレス製 ステンレス製 ● VSQH 歩行用 SCFS-M ●
● VSMQ T-2 SCFS-2 ●
● 歩行用 SCFS-M ●
スチール製 スチール製 ● VQXB 輪荷重5トン SCFT-R5 ● ●
● T-2 SCFT-2 ● ●
● VSXS 輪荷重5トン SCFT-R5 ● ●
● T-2 SCFT-2 ● ●
鋳鉄製 スチール製 ● VGRM 輪荷重5トン SCFT-R5 ●
● T-2 SCFT-2 ●
スマート
トラフ		 - スライド
スクリュー
ロック式		 ステンレス製 ステンレス製 ● VSMQ T-2 SCTS-2 ●
● 歩行用 SCTS-M ●
スチール製 スチール製 ● VQXB 輪荷重5トン SCTT-R5 ●
● T-2 SCTT-2 ●
● VSXS 輪荷重5トン SCTT-R5 ●
● T-2 SCTT-2 ●

　端部仕様について

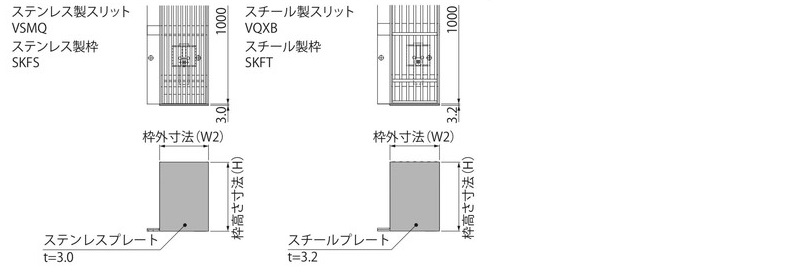

枠端部にエンドプレート加工付とする場合､エンドプレートの仕様は右図のとおりです｡スリット部の枠 外･枠高さと同じ寸法で､枠と同じ材質のプレートを 溶接固定します。 (下図はスマートスリット境界用を示します) 　また､スマートスリット中間用､スマートトラフも同様です。
ＮＯ．２４０４０１
