   スリット化粧蓋の特長

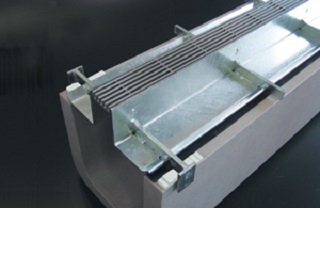

   スリット化粧蓋 施工写真1 スリット化粧蓋 施工写真2 スリット化粧蓋 施工写真3 スリット化粧蓋 施工写真4
 1.美観性  施工後はスリムで美しい排水スリットのラインが舗装面を彩ります。
 2.施工性  U 字溝の上に枠を載せ、ボルトで固定するだけの簡単施工を実現。
一般打設型に比べ施工時間を大幅に短縮できる事が可能。
また蓋に舗装材を充填する作業もなく、工期および施工時間の短縮によりトータルコストの削減ができます。
 3.安全性  スリットの蓋に滑り止め効果の高い表面処理を施したタイプでは、雨の日も快適に通行ができます。また蓋のすきまを10mm 以下に設定したタイプでは、視覚的に訴える安心感と確かな歩行感があり、歩行者に優しい安全設計をしております。
 4.荷 重  使用場所に合わせてT-14、T-2、歩道用を用意しております。
 蓋にはステンレス製、スチール製、鋳鉄製があり用途に合わせてセレクトできます。




 スリット化粧蓋のメ-カーごと分類
 1.中部コーポレーション(CHUBU)
アーバンスリット
 2.カネソウ(KANESO)
(機能別分類)


1.中部コーポレーション(CHUBU) アーバンスリット 製品体系表

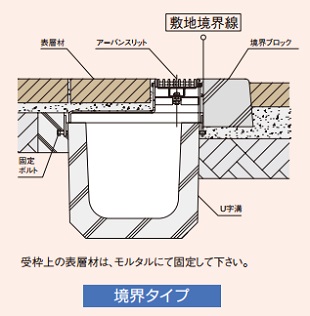

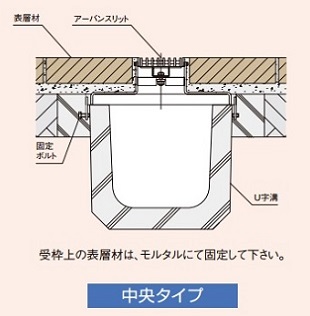

境界タイプ 断面図 中央タイプ 断面図


アーバンスリット 円形水路用














RF8T
















E8S














E8T

アーバンスリット
境界タイプ 中央タイプ
U字溝用 集水桝用 U字溝用掃除口 U字溝用 集水桝用 U字溝用掃除口


















US6S

US6SM

US6S-C

US6SM-C





U6S-S
U10S-S

U6SJ-S
U10SJ-S

U6S-SC
U10S-SC

U6SJ-SC
U10SJ-SC










U6S
U10S

U6SM
U10SM

U6SJ
U10SJ

U6S-C
U10S-C

U6SM-C
U10SM-C

U6SJ-C
U10SJ-C









U6T
U10T

U6TM
U10TM

U6TJ
U10TJ

U6T-C
U10T-C

U6TM-C
U10TM-C

U6TJ-C
U10TJ-C









U6T
U10T

U6DM
U10DM

U6DJ
U10DJ

U6T-C
U10T-C

U6DM-C
U10DM-C

U6DJ-C
U10DJ-C






9
m
m

UL9

UL9M

UL9J



2.カネソウ(KANESO) スリット化粧蓋 機能別分類表

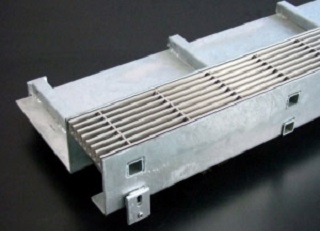

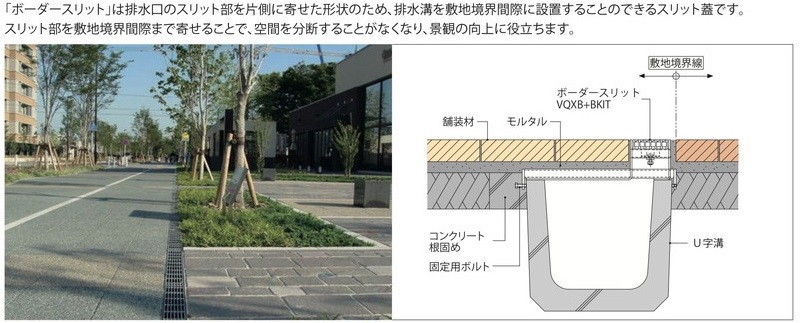

2-1 ボーダースリット スリット幅100mm

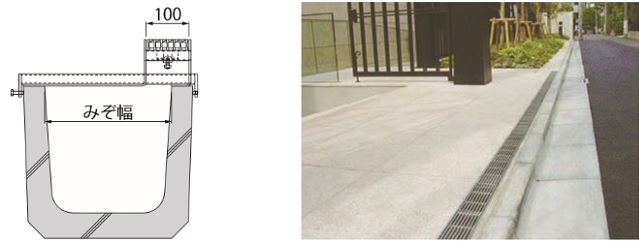

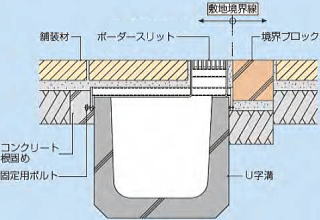

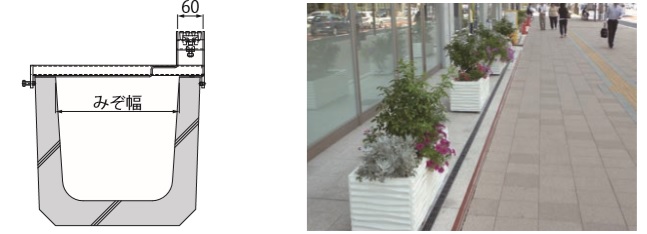

カネソウ(KANESO) スリット化粧蓋 ボーダースリット スリット幅100mm 断面略図

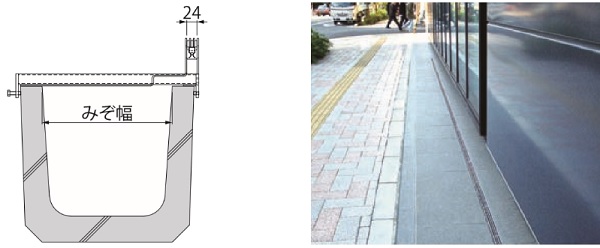

カネソウ(KANESO) スリット化粧蓋 ボーダースリット スリット幅100mm  断面略図

用 途 蓋タイプ 蓋材質 スリットすきま
(mm)
蓋製品
符号
枠目地 適用
荷重
枠製品
符号
商品
ページ
リンク
みぞ幅
または
桝内径
(mm)
5 6 7 9 10
U字溝用 グレーチング ステンレス製

VSMQ ステンレス製
T-14
T-2
BKIS-14
BKIS-2
K5111
150
180
240
300

VSMQ スチール製
T-14
T-2
歩行用
BKIT-14
BKIT-2
BKIT-M
K5112
スチール製

VQXB
T-14
T-2
BKIT-14
BKIT-2
K5113

VSXB
T-14
T-2
BKIT-14
BKIT-2
鋳鉄製

VGRM
T-14
T-2
BKIT-14
BKIT-2
K5114
プレート ステンレス製
- - - - -
VGP 歩行用 BKIT-2 K5115
U字溝用
掃除口
グレーチング+
タイル充填
ステンレス製+
スチール製

BKISSC-14
BKISSC-2
ステンレス製
T-14
T-2
-
-
K5121
150
180
240
300

BKITSC-14
BKITSC-2
スチール製
T-14
T-2
-
-
K5122
スチール製

BKITTC-14
BKITTC-2
T-14
T-2
-
-
K5123
鋳鉄製+
スチール製

BKITFC-14
BKITFC-2
T-14
T-2
-
-
K5124
集水桝用 グレーチング+
タイル充填
ステンレス製+
スチール製

BKISSW-14
BKISSW-2
ステンレス製
T-14
T-2
-
-
K5131
300
450
500
600

BKITSW-14
BKITSW-2
スチール製
T-14
T-2
-
-
K5132
スチール製

BKITTW-14
BKITTW-2
T-14
T-2
-
-
K5133
鋳鉄製+
スチール製

BKITFW-14
BKITFW-2
T-14
T-2
-
-
K5134


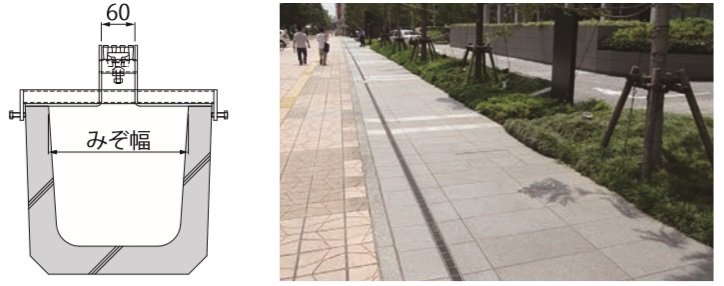

2-2 センタースリット スリット幅60mm

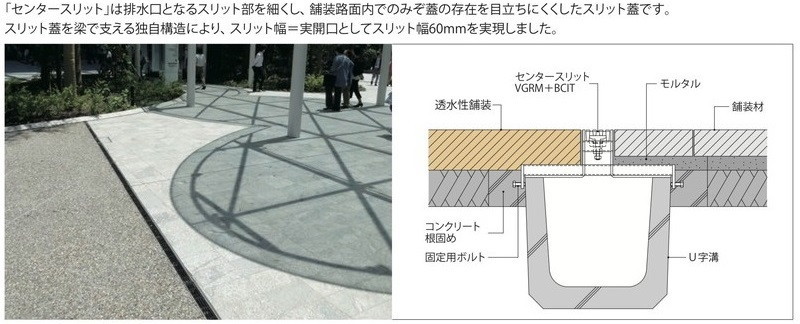

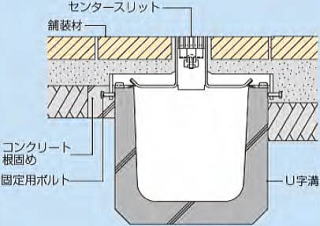

カネソウ(KANESO) スリット化粧蓋 センタースリット スリット幅60mm 断面略図
カネソウ(KANESO) スリット化粧蓋 センタースリット スリット幅60mm   断面略図
用 途 蓋タイプ 蓋材質 スリットすきま
(mm)
蓋製品
符号
枠目地 適用
荷重
枠製品
符号
商品
ページ
リンク
みぞ幅
または
桝内径
(mm)
5 6 7 9 10
U字溝用 グレーチング ステンレス製

VSMQ ステンレス製
T-14
T-2
BCIS-14
BCIS-2
K5221
150
180
240
300

VSMQ スチール製
T-14
T-2
歩行用
BCIT-14
BCIT-2
BCIT-M
K5222
スチール製

VSXB
T-14
T-2
BCIT-14
BCIT-2
K5223
鋳鉄製

VGRM
T-14
T-2
BCIT-14
BCIT-2
K5224
U字溝用
掃除口
グレーチング+
タイル充填
ステンレス製+
スチール製

BCISSC-14
BCISSC-2
ステンレス製
T-14
T-2
-
-
K5231
150
180
240
300

BCITSC-14
BCITSC-2
スチール製
T-14
T-2
-
-
K5232
スチール製

BCITTC-14
BCITTC-2
T-14
T-2
-
-
K5233
鋳鉄製+
スチール製

BCITFC-14
BCITFC-2
T-14
T-2
-
-
K5234
集水桝用 グレーチング+
タイル充填
ステンレス製+
スチール製

BCISSW-14
BCISSW-2
ステンレス製
T-14
T-2
-
-
K5241
300
450
500
600

BCITSW-14
BCITSW-2
スチール製
T-14
T-2
-
-
K5242
スチール製

BCITTW-14
BCITTW-2
T-14
T-2
-
-
K5243
鋳鉄製+
スチール製

BCITFW-14
BCITFW-2
T-14
T-2
-
-
K5244


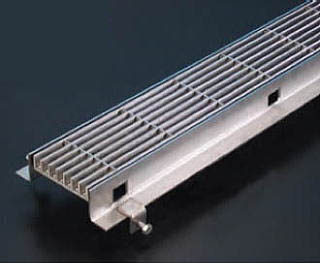

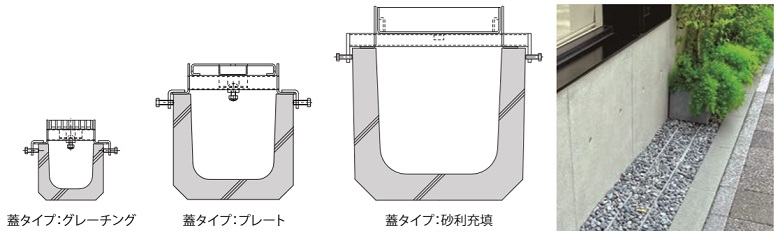

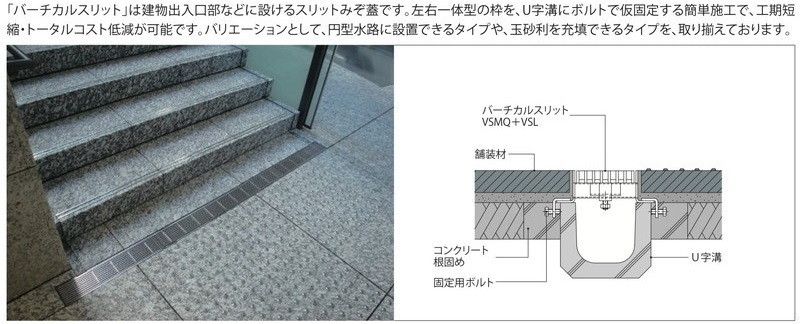

2-3 バーチカルスリット

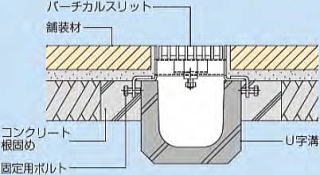

カネソウ(KANESO) スリット化粧蓋 バーチカルスリット 断面略図
カネソウ(KANESO) スリット化粧蓋 バーチカルスリット   断面略図
用 途 蓋タイプ 蓋材質 スリットすきま
(mm)
蓋製品
符号
枠目地 適用
荷重
枠製品
符号
商品
ページ
リンク
みぞ幅
または
桝内径
(mm)
5 6 7 9 10
U字溝用 グレーチング ステンレス製

VSMQ ステンレス製
T-2
歩行用
VSL-2
VSL-M
K5311
100 120
150
スチール製

VQXB スチール製
T-2
VTL-2
K5312

VSXB
T-2
VTL-2
100
鋳鉄製

VGRM
T-2
VTL-2
K5313
プレート ステンレス製
- - - - -
VGP ステンレス製
歩行用
VSL-2
K5314
100
150
砂利充填 スチール製
- - - - -
VTGC スチール製
歩行用
VTGL-M
K5316
150 180
240 300
集水桝用 砂利充填 スチール製
- - - - -
VTGCW-M
スチール製
歩行用
-
K5321
300 450
600

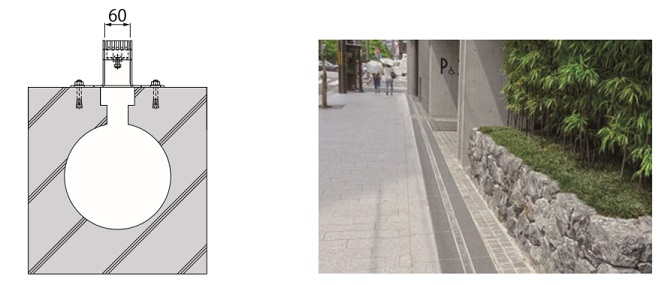

2-4 バーチカルスリット スリット幅60mm 円型水路用

カネソウ(KANESO) スリット化粧蓋 バーチカルスリット スリット幅60mm 円型水路用
用 途 蓋タイプ 蓋材質 スリットすきま
(mm)
蓋製品
符号
枠目地 適用
荷重
枠製品
符号
商品
ページ
リンク
5 6 7 9 10
円型水路用 グレーチング ステンレス製

VSMQ ステンレス製
T-25
T-2
歩行用
EVSL-25
EVSL-2
EVSL-M
K5411
スチール製

VSXB スチール製
T-25
T-2
EVTL-25
EVTL-2
K5412
鋳鉄製

VGRM
T-25
T-2
EVTL-25
EVTL-2
K5413
