ステンレスグレーチング Tバータイプ2
|
|
|
|
|

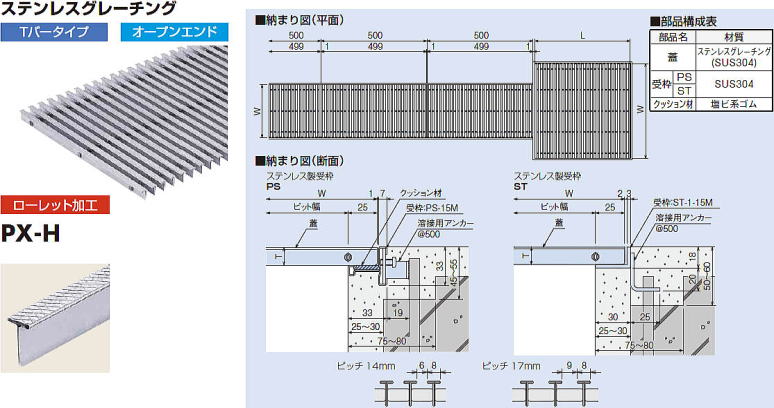

1.オープンエンド ローレット加工 PX-H
|
|
 |
|
■製品情報 |
-
- ベアリングバーピッチは14mm・17mmです。
- ベアリングバーの表面にすべりにくい加工が施してあります。
- 比較的人の通行の少ない場所にご使用下さい。
- 素足で乗るような場所への設置は適しません。
- 人の通行の多い場所や台車等の通行や衝撃の加わる場所への設置は、ETP(X、W)-Hタイプをご使用下さい。
|
ステンレスグレーチングの形式 |
ステンレスグレーチング
|
|
|
|
|
◆注文情報 |
- 特注寸法の場合Wは500mm以下で対応致します。
- 蓋長さ499mm以外を指定されますと価格が50%増しとなります。
- ピット幅の規格外寸法は1ランク上りの価格となります。
- (例えば180mmの場合→200mmの価格)
- 受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。
|
 |
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
見積回答はFAXのみで、有効期限は2週間です。
|
|
● PX-H 寸法・参考価格表 ●
ピット幅 |
型式番号 |
蓋寸法 mm |
P=14(すきま6mm) |
P=17(すきま9mm) |
|
受枠 |
W |
L |
T |
質量
kg/枚 |
参考
税込価格
¥/m |
質量
kg/枚 |
参考
税込価格
¥/m |
|
型式記号 |
参考税込価格 |
100 |
PX815H-10 |
150 |
499 |
15 |
1.4 |
¥12,490 |
1.2 |
¥10,700 |
|
PS-15M
コーナー加工
ST-1-15M
コーナー加工 |
¥3,200/片m
¥1,520/箇所
¥2,100/片m
¥1,010/箇所 |
150 |
PX815H-15 |
200 |
1.8 |
¥14,840 |
1.5 |
¥13,110 |
|
200 |
PX815H-20 |
250 |
2.3 |
¥18,430 |
2.0 |
¥16,080 |
|
250 |
PX815H-25 |
300 |
2.7 |
¥20,220 |
2.3 |
¥17,810 |
|
300 |
PX815H-30 |
350 |
3.2 |
¥22,570 |
2.7 |
¥20,220 |
|
□300 |
PX815M-300 |
350 |
350 |
15 |
2.2 |
¥10,700 |
1.9 |
¥9,520 |
|
360x360x18 |
¥4,820 |
□350 |
PX815M-350 |
400 |
400 |
2.9 |
¥15,400 |
2.5 |
¥14,170 |
|
410x410x18 |
¥5,380 |
□400 |
PX815M-400 |
450 |
450 |
3.7 |
¥20,110 |
3.1 |
¥18,930 |
|
460x460x18 |
¥6,050 |
□450 |
PX815M-450 |
500 |
500 |
4.6 |
¥23,130 |
3.9 |
¥21,960 |
|
510x510x18 |
¥6,890 |
|
|
|
※価格はピット蓋は1m当たり、集水桝蓋は1枚あたりの価格です。 |
※集水桝蓋用受枠のサイズと価格はSTタイプです。PSタイプも製作可能です。 |
|
|
|
ページ先頭へ
|
|

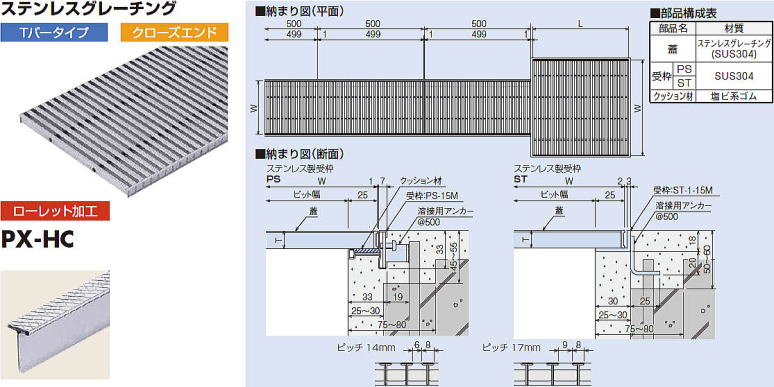

2.クローズエンド ローレット加工 PX-HC
|
|
 |
|
■製品情報 |
- ベアリングバーピッチは14mm・17mmです。
- ベアリングバーの表面にすべりにくい加工が施してあります。
- 建物の出入口など通常程度の人が通行する場所に適します。
|
ステンレスグレーチングの形式 |
ステンレスグレーチング
|
|
|
|
|
◆注文情報 |
- 特注寸法の場合Wは500mm以下で対応致します。
- 蓋長さ499mm以外を指定されますと価格が50%増しとなります。
- ピット幅の規格外寸法は1ランク上りの価格となります。
- (例えば180mmの場合→200mmの価格)
- 受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。
|
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
見積回答はFAXのみで、有効期限は2週間です。
|
|
● PX-HC 寸法・参考価格表 ●
ピット幅 |
型式番号 |
蓋寸法 mm |
P=14(すきま6mm) |
P=17(すきま9mm) |
|
受枠 |
W |
L |
T |
質量
kg/枚 |
参考
税込価格
¥/m |
質量
kg/枚 |
参考
税込価格
¥/m |
|
型式記号 |
参考
税込価格 |
100 |
PX815HC-10 |
150 |
499 |
15 |
1.6 |
¥12,210 |
1.4 |
¥11,090 |
|
PS-15M
PS-20M
コーナー加工
ST-1-15M
ST-1-20M
コーナー加工 |
¥3,200/片m
¥3,200/片m
¥1,520/箇所
¥2,100/片m
¥2,160/片m
¥1,010/箇所
|
PX820HC-10 |
20 |
2.0 |
¥14,280 |
1.7 |
¥12,660 |
|
150 |
PX815HC-15 |
200 |
15 |
2.0 |
¥14,000 |
1.7 |
¥12,720 |
|
PX820HC-15 |
20 |
2.5 |
¥16,410 |
2.1 |
¥14,790 |
|
200 |
PX815HC-20 |
250 |
15 |
2.5 |
¥17,310 |
2.1 |
¥15,740 |
|
PX820HC-20 |
20 |
3.1 |
¥20,220 |
2.6 |
¥18,090 |
|
250 |
PX815HC-25 |
300 |
15 |
2.9 |
¥19,100 |
2.5 |
¥17,420 |
|
PX820HC-25 |
20 |
3.6 |
¥22,400 |
3.1 |
¥20,110 |
|
300 |
PX815HC-30 |
350 |
15 |
3.4 |
¥21,230 |
2.9 |
¥19,270 |
|
PX820HC-30 |
20 |
4.2 |
¥24,920 |
3.6 |
¥22,350 |
|
□250 |
PX815MC-250 |
300 |
300 |
15 |
1.8 |
¥8,740 |
1.6 |
¥7,790 |
|
310×310×18 |
¥4,090 |
PX820MC-250 |
20 |
2.2 |
¥10,200 |
1.9 |
¥9,080 |
|
310×310×23 |
¥4,370 |
□300 |
PX815MC-300 |
350 |
350 |
15 |
2.4 |
¥9,410 |
2.1 |
¥8,460 |
|
360×360×18 |
¥4,820 |
PX820MC・300 |
20 |
3.0 |
¥10,870 |
2.6 |
¥9,750 |
|
360×360×23 |
¥5,040 |
□350 |
PX815MC-350 |
400 |
400 |
15 |
3.1 |
¥15,400 |
2.7 |
¥13,950 |
|
410×410×18 |
¥5,380 |
PX820MC-350 |
20 |
3.8 |
¥17,920 |
3.3 |
¥16,020 |
|
410×410×23 |
¥5,770 |
□400 |
PX815MC-400 |
450 |
450 |
15 |
3.9 |
¥19,880 |
3.4 |
¥17,980 |
|
460×460×18 |
¥6,050 |
PX820MC-400 |
20 |
4.8 |
¥23,080 |
4.2 |
¥20,670 |
|
460×460×23 |
¥6,500 |
□450 |
PX815MC-450 |
500 |
500 |
15 |
4.7 |
¥22,680 |
4.1 |
¥20,440 |
|
510×510×18 |
¥6,890 |
PX820MC-450 |
20 |
5.8 |
¥26,320 |
5.1 |
¥23,580 |
|
510×510×23 |
¥7,170 |
|
|
|
※価格はピット蓋は1m当たり、集水桝蓋は1枚あたりの価格です。 |
※集水桝蓋用受枠のサイズと価格はSTタイプです。PSタイプも製作可能です。 |
|
|
|
ページ先頭へ
|
|

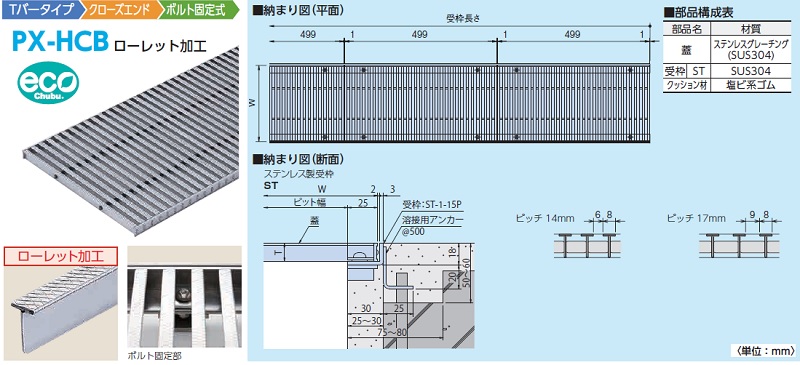

3.ボルト固定式 クローズエンド ローレット加工 PX-HCB
|
 |
|
|
■製品情報 |
- ベアリングバーピッテは14mm・17mmです。
- ベアリングバーの表面にすべりにくしぽ工が礦してあります。
- 蓋に切り欠さがない為、外観が良くまた安全性にも優れます。
- 蓋と枠を特殊な金具で固定する事により。ガタツキや騒音を防止します。
- 建物の出入口など通常程度の人が通行する場所に適します。
|
ステンレスグレーチングの形式 |
ステンレスグレーチング
|
|
|
|
|
◆注文情報 |
- 特注寸法の場合Wは500mm以下で対応致します。
- 蓋長さ499mm以外を指定されますと価格が50%増しとなります。
- ピット帽の規格外寸法は1ランク上りの価格となります
{例えば180mmの場合→200mmの価格}
- 受枠の寸法は。枠の内のリ延寸法(片道延m)で計算してください。
- 六角レンチは市販品で対応いただけますが。100円/本にて取扱いしております。
- 恚人の通行の多い場所や台車等の通行や衝撃の加わる増所への設置は、ETP(X、WI・Bタイプをご使用ください。
|
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
見積回答はFAXのみで、有効期限は2週間です。
|
● PX-HCB 寸法・参考価格表 ●
ピット幅 |
型式番号 |
蓋寸法 mm |
P=14(すきま6mm) |
P=17(すきま9mm) |
|
受枠 |
W |
L |
T |
質量
kg/枚 |
参考
税込価格
¥/m |
質量
kg/枚 |
参考
税込価格
¥/m |
|
型式記号 |
参考
税込価格 |
100 |
PX815HCB-10 |
150 |
499 |
15 |
1.6 |
¥18,930 |
1.4 |
¥17,530 |
|
ST-1-15P
コーナー加工 |
¥4,320/片m
¥1,010/箇所 |
150 |
PX815HCB-15 |
200 |
2.0 |
¥21,000 |
1.7 |
¥19,380 |
|
200 |
PX815HCB-20 |
250 |
2.5 |
¥24,760 |
2.1 |
¥22,680 |
|
250 |
PX815HCB-25 |
300 |
2.9 |
¥26,940 |
2.5 |
¥24,700 |
|
300 |
PX815HCB-30 |
350 |
3.4 |
¥29,240 |
2.9 |
¥26,720 |
|
|
|
|
|
|
|
|
|
|
 |
