ステンレス製ウォーターピット 溶射タイプ
|
|
|
|
|
|
| |

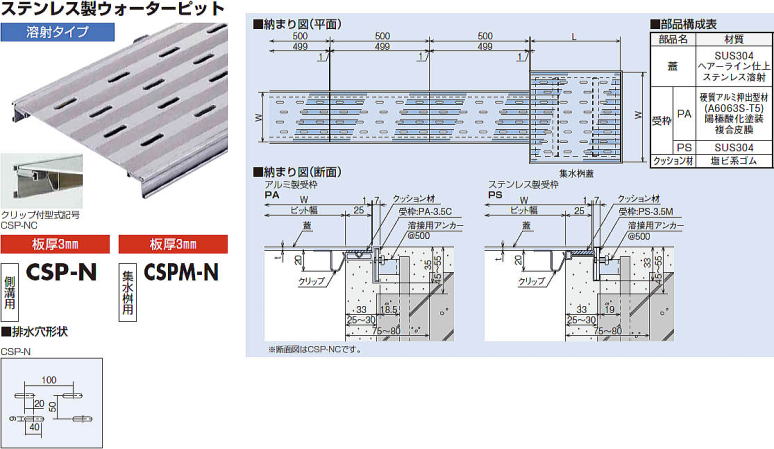

１．溶射タイプ 板厚3mm CSP-N（側溝用）、CSPM-N（集水桝用）
|
|
 |
| ■製品情報 |
-
- CSP-5Cにはクリップが付いており蓋の跳びはね、ガタツキ防止になります。
|
| ウォーターピットの形式 |
製品
符号 |
ウォーターピット
CSP-N-200 |
|
|
| 受枠の形式 |
製品
符号 |
ウォーターピット受枠
PA-3.5C |
|
|
|
| ◆ 特徴 ◆ |
- 標準品以外も製作致します。
- 上記の蓋長さ寸法以外を指定されますと価格が50％増しとなります。
- ピット幅の規格外寸法は1ランク上りの価格となります。（例えば180mmの場合→200mmの価格）
- 受枠の寸法は、枠の内のり延寸法（片道延m）で計算してください。
|
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格（商品価格）の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
● CSP-N・CSP-NC 寸法・参考価格表 ●
ピット
幅 |
蓋寸法
mm |
質量
kg/枚 |
標準品 |
|
クリップ付 |
受枠 |
| W |
T |
型式番号 |
参考
税込価格
¥/m |
|
型式番号 |
参考
税込価格
¥/m |
型式記号 |
参考
税込価格 |
| 100 |
150 |
3 |
1.7 |
CSP-N-100 |
¥13,390 |
|
CSP-NC-100 |
¥16,300 |
PA-3.5C
コーナー加工
PS-3.5M
コーナー加工 |
¥1,850/片m
¥1,350/箇所
¥3,200/片m
¥1,520/箇所 |
| 150 |
200 |
2.3 |
CSP-N-150 |
¥17,360 |
|
CSP-NC-150 |
¥20,280 |
| 200 |
250 |
2.8 |
CSP-N-200 |
¥22,740 |
|
CSP-NC-200 |
¥25,650 |
| 250 |
300 |
3.3 |
CSP-N-250 |
¥26,040 |
|
CSP-NC-250 |
¥28,960 |
| 300 |
350 |
4.7 |
※CSP-N-300S |
¥35,620 |
|
※CSP-NC-300S |
¥38,530 |
※CSP-N（NC）-300Sは補強材が付きます。
● CSPM-N 寸法・参考価格表 ●
| 桝穴 |
型式番号 |
|
蓋寸法 mm |
質量
kg/枚 |
参考
税込価格
¥/枚 |
受枠 |
| W |
L |
t |
型式記号 |
参考税込価格 |
| 300ｘ300 |
CSPM-N-300 |
|
350 |
350 |
3 |
3.6 |
¥14,960 |
PA-3.5C
コーナー加工
PS-3.5M
コーナー加工 |
¥1,850/片m
¥1,350/箇所
¥3,200/片m
¥1,520/箇所 |
| 350ｘ350 |
CSPM-N-350 |
|
400 |
400 |
4.5 |
¥17,480 |
| 400ｘ400 |
CSPM-N-400 |
|
450 |
450 |
5.7 |
¥22,350 |
| 450ｘ450 |
CSPM-N-450 |
|
500 |
500 |
6.9 |
¥27,330 |
※補強材が付きます。 |
|
|
|
|
|
ページ先頭へ
|
| |
２．溶射タイプ 板厚5mm CSP-5N（側溝用）、CSPM-5N（集水桝用）
|
| |
 |
|
| ■製品情報 |
- CSP-5NCにはクリップが付いており蓋の跳びはね、ガタツキ防止になります。
|
| ウォーターピットの形式 |
製品
符号 |
ウォーターピット
CSP-5N-150 |
|
|
| 受枠の形式 |
製品
符号 |
ウォーターピット受枠
PA-5C |
|
|
|
| ◆ 特徴 ◆ |
- 標準品以外も製作致します。
- 上記の蓋長さ寸法以外を指定されますと価格が50％増しとなります。
- ピット幅の規格外寸法は1ランク上りの価格となります。（例えば180mmの場合→200mmの価格）
- 受枠の寸法は、枠の内のり延寸法（片道延m）で計算してください。
|
|
|
ウォーターピットのご注文方法について
|
ウォーターピットは下記参考価格（商品価格）の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。 |
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
● CSP-5N・CSP-5NC 寸法・参考価格表 ●
ピット
幅 |
蓋寸法 mm |
質量
kg/枚 |
標準品 |
|
クリップ付 |
受枠 |
| W |
T |
型式番号 |
参考
税込価格 ¥/m |
|
型式番号 |
参考
税込価格 ¥/m |
型式記号 |
参考
税込価格 |
| 100 |
150 |
5 |
2.9 |
CSP-5N-100 |
¥18,490 |
|
CSP-5NC-100 |
¥21,450 |
PA-5C
コーナー加工
PS-5M
コーナー加工 |
¥1,850/片m
¥1,350/箇所
¥3,200/片m
¥1,520/箇所 |
| 150 |
200 |
3.8 |
CSP-5N-150 |
¥24,700 |
|
CSP-5NC-150 |
¥27,670 |
| 200 |
250 |
4.7 |
CSP-5N-200 |
¥31,040 |
|
CSP-5NC-200 |
¥34,000 |
| 250 |
300 |
5.7 |
CSP-5N-250 |
¥37,650 |
|
CSP-5NC-250 |
¥40,620 |
| 300 |
350 |
6.6 |
CSP-5N-300 |
¥43,980 |
|
CSP-5NC-300 |
¥46,950 |
● CSPM-5N 寸法・参考価格表 ●
| 桝穴 |
型式番号 |
|
蓋寸法 mm |
質量
kg/枚 |
参考
税込価格
¥/枚 |
受枠 |
| W |
L |
t |
型式記号 |
参考
税込価格 |
| 300ｘ300 |
CSPM-5N-300 |
|
350 |
350 |
5 |
4.7 |
¥21,570 |
PA-5C
コーナー加工
PS-5M
コーナー加工 |
¥1,850/片m
¥1,350/箇所
¥3,200/片m
¥1,520/箇所 |
| 350ｘ350 |
CSPM-5N-350 |
|
400 |
400 |
6.1 |
¥27,790 |
| 400ｘ400 |
CSPM-5N-400 |
|
450 |
450 |
7.7 |
¥31,440 |
| 450ｘ450 |
CSPM-5N-450 |
|
500 |
500 |
9.6 |
¥35,260 |
|
|
|
|
| |
| ウォーターピットを安全にご使用いただくために |
- 設計条件を越える荷重がかかる場所では使用しないでください。
設計条件以上の荷重がかかった場合、変形や破損を招き、事故の原因となることがあります。
- 素足で歩く可能性のある場所（浴室･プール･公園etc)では、アルミグレーチンク･縞鋼板製排水蓋･鋳鉄製グレーチンク、
ステンレスグレーチンク（Ｔバー凹凸加工:ＥＴＷなど）の仕様はヶガをする恐れがありますので、ご使用は避けてください。
- 製品を落下させたり、衝撃を与えないでください。
落下させたり、強い衝撃を受けますと、キズや変形のみならす、溶接部の割れ及び溶接外れにつながる恐れがあります。
破損や変形した製品は、強度や機能が著しく低下し、事故の原因となることがあります。
- 鉄粉、薬品、塩類等が付着したままの状態で放置しますと、耐食性が劣化し、強度の低下につながります。
万一、鉄粉、薬品、塩類が付着した場合には、ただちに清掃し取り除いてください。
- 清掃や交換を行う場合、溝に人が落下しないように落下防止の処置をとってください。
点検・清掃の際は必ず作業用手袋を着用ください。
- 指をスキ間や排水穴に入れないでください。
施工や清掃時など､誤ってスキ間に指を入れると､指を詰めるなどケガをすることがありますので十分主意して行ってください。
|
|
| |
|
|
|
|
|
 |
