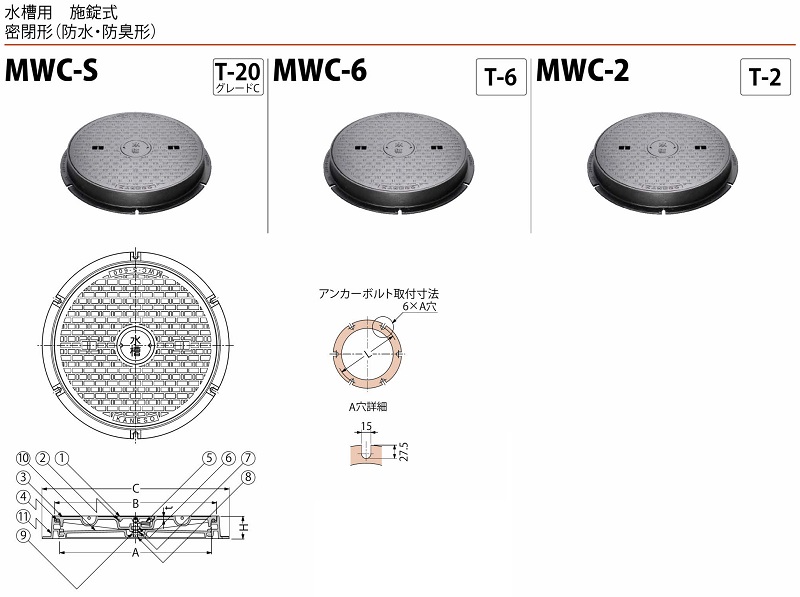

| マンホール蓋 MWCの特徴 |
水槽の文字が入りますが、その他の文字も
鋳出可能です。南京錠は同一キーです｡
異なるキーの場合はご指示ください。 |
|
| マンホール蓋 MWCの設計情報 |
南京錠に指定等がある場合は､指定内容を
ご指示ください。
水槽･油槽などの点検口蓋､共同溝･電気配
線ボックス点検口など､防水が要求される
場所でご使用ください。
砂などによる把手の目詰まりを防ぐ把手用
Ａキャップを用意しております｡(別売) |
|
|
◆ マンホール蓋 MWC 部品構成表 ◆
| |
材質 |
備考 |
| ①小蓋 |
FC200 |
樹脂系塗装 |
| ②パッキン |
クロロプレンゴム |
|
| ③蓋 |
FCD500(MWC-S)
FC200(MWC-6･MWC-2) |
樹脂系塗装 |
| ④パッキン |
クロロプレンゴム |
|
| ⑤南京錠(40mm) |
CAC202 |
|
| ⑥六角ナット |
SUS304 |
|
| ⑦パッキン付座金 |
SUS304 +クロロプレンゴム |
|
| ⑧ロックボルト |
SUS304 |
|
| ⑨六角ナット |
SUS304 |
|
| ⑩バー |
FC500 |
樹脂系塗装 |
| ⑨枠 |
FC200 |
樹脂系塗装 |
|
|
|
● 水槽用マンホール蓋 MWC 規格寸法・価格一覧 ●
|
A |
B |
C |
H |
t |
L |
荷重 |
南京錠
mm |
蓋
質量 |
総
質量 |
税込価格 |
|
| MWC-S 600 H付 |
600 |
640 |
740 |
90 |
11 |
700 |
T-20 |
40 |
38kg |
59kg |
¥67,690 |
 |
| MWC-S 600 Hなし |
¥64,590 |
| MWC-6 600 H付 |
600 |
640 |
740 |
90 |
11 |
700 |
T-6 |
40 |
38kg |
59kg |
¥62,100 |
| MWC-6 600 Hなし |
¥59,000 |
| MWC-2 600 H付 |
600 |
640 |
740 |
90 |
6 |
700 |
T-2 |
40 |
30kg |
51kg |
¥57,270 |
| MWC-2 600 Hなし |
¥54,170 |
|
ページ先頭へ↑ |
|
|
 |

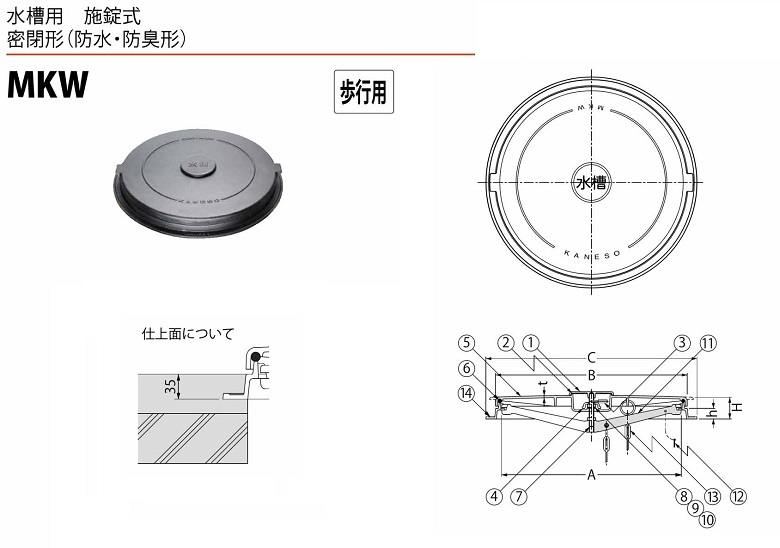

| マンホール蓋 MKWの特徴 |
水槽の文字が入りますが、
その他の文字も鋳出可能です。 |
|
| マンホール蓋 MKWの設計情報 |
南京錠に指定等がある場合は､
指定内容をご指示ください。 |
|
|
◆ マンホール蓋 MKW 部品構成表 ◆
| |
材質 |
備考 |
|
材質 |
備考 |
| ①小蓋 |
FC200 |
樹脂系塗装 |
⑧六角ナット |
SUS304 |
|
| ②パッキン |
クロロプレンゴム |
|
⑨座金 |
SUS304 |
|
| ③南京錠 |
CAC202 |
|
⑩パッキン |
クロロプレンゴム |
|
| ④キャップ |
FC200 |
樹脂系塗装 |
⑪バー |
FCD500 |
樹脂系塗装 |
| ⑤蓋 |
FC200 |
樹脂系塗装 |
⑫ピン |
SWRM |
電気亜鉛めっき |
| ⑥パッキン |
クロロプレンゴム |
|
⑬鎖 |
SWRM |
溶融亜鉛めっき |
| ⑦ボルト |
SUS304 |
|
⑭枠 |
FC200 |
樹脂系塗装 |
|
|
|
● 水槽用マンホール蓋 MKW 規格寸法・価格一覧 ●
|
A |
B |
C |
H |
h |
t |
⑦ボルト |
鎖A型 |
蓋質量 |
総質量 |
税込価格 |
|
| MKW 600 レンチ付き |
600 |
635 |
700 |
70 |
35 |
6 |
M16×100
錠用穴加工付 |
φ6×500 |
25kg |
36kg |
¥42,030 |
|
| MKW 600 レンチ無し |
¥40,090 |
|
ページ先頭へ↑ |
|
|
 |

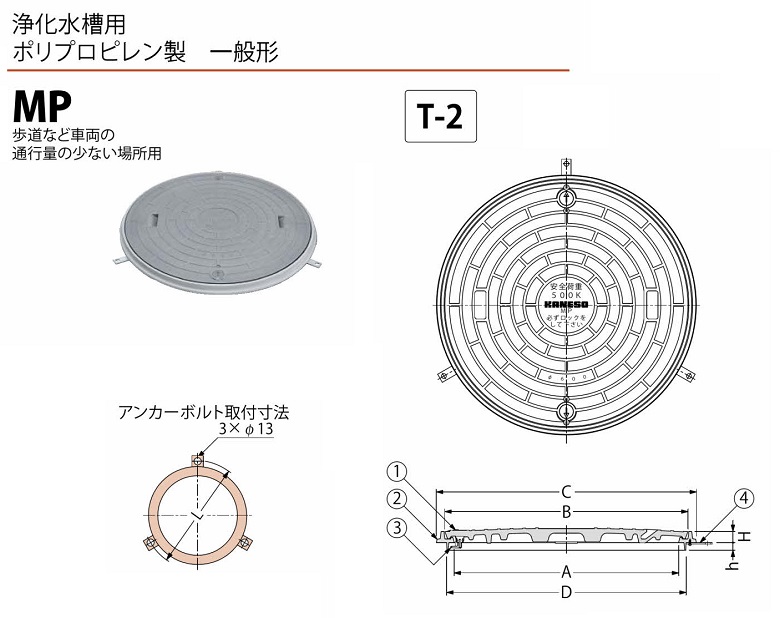

| マンホール蓋 MPの特徴 |
●環境問題を考慮し､再生可能な素材のポリプロピレンを採用しました。
●耐食性･耐薬品性に優れたポリプロピレン製のマンホール蓋です。 |
|
| マンホール蓋 MPの特徴 |
耐食性･耐薬品性に優れたポリプロピレン製のため､汚水処理場､浄水場､
温泉地､工場地域､海岸地域などに適しています。色はグレーです。 |
|
|
◆ マンホール蓋 MP 部品構成表 ◆
| |
材質 |
備考 |
| 蓋 |
ポリプロピレン |
|
| 枠 |
ポリプロピレン |
|
| ロック |
ポリプロピレン |
|
| アンカー |
SS400 |
電気亜鉛めっき |
|
|
|
● 浄化水槽用マンホール蓋 MP 規格寸法・価格一覧 ●
| 呼称 |
Ａ |
Ｂ |
Ｃ |
Ｄ |
Ｈ |
ｈ |
ｔ |
Ｌ |
蓋
質量 |
総
質量 |
破壊荷重 |
適用
荷重 |
税込価格 |
|
| MP 450 |
450 |
497 |
532 |
486 |
30 |
20 |
10 |
602 |
4kg |
5kg |
20kN
以上 |
T-2 |
¥12,630 |
|
| MP 600 |
600 |
650 |
695 |
640 |
12 |
756 |
7kg |
9kg |
¥21,530 |
|
ページ先頭へ↑ |
|
|
 |
|

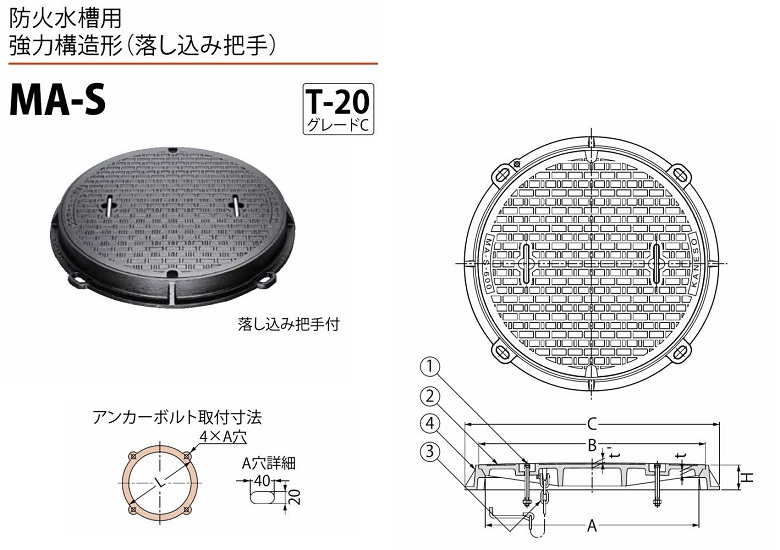

| マンホール蓋 MA-Sの特徴 |
落し込み把手付ですから専用ハンドルなしで開閉できます｡
防火水槽など緊急時にすばやく蓋を閧けなければならない
場所に適します｡
蓋表面に｢防火水槽｣の鋳出文字を入れることも可能です。 |
|
|
◆ マンホール蓋 MA-S 部品構成表 ◆
| |
材質 |
備考 |
| 把手 |
SS400 |
溶融亜鉛めっき |
| 蓋 |
FCD500 |
樹脂系塗装 |
| 鎖 |
SWRM |
溶融亜鉛めっき |
| 枠 |
FC200 |
樹脂系塗装 |
|
|
|
● 浄化水槽用マンホール蓋 MA-S 規格寸法・価格一覧 ●
| 呼称 |
Ａ |
Ｂ |
Ｃ |
Ｈ |
ｔ |
ｔ' |
Ｌ |
蓋
質量 |
総
質量 |
破壊荷重 |
適用
荷重 |
税込価格 |
|
| MA-S 600a鎖なし |
600 |
640 |
720 |
70 |
7 |
11 |
710 |
43 |
65 |
200kN
以上 |
T-20 |
¥53,200 |
|
| MA-S 600b鎖付き |
¥54,720 |
|
| |
| |
ページ先頭へ↑ |
|
|
 |
|

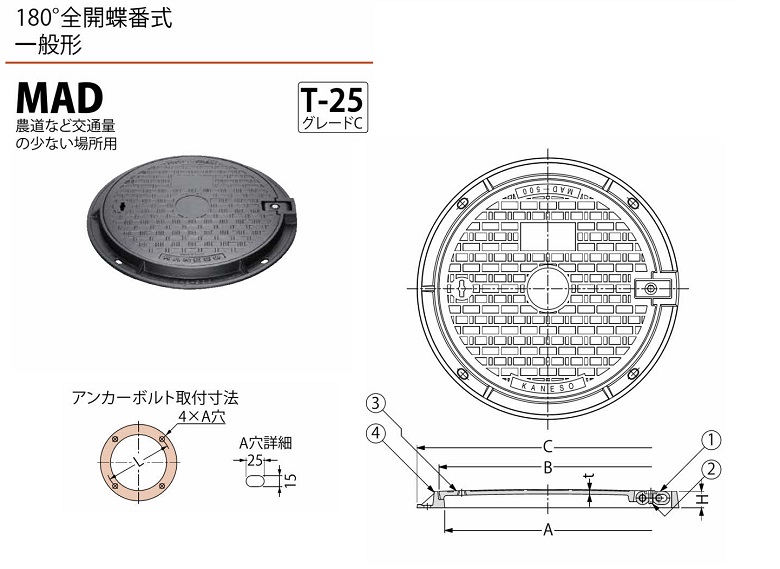

| マンホール蓋 MADの特徴 |
| 農道など交通量の少ない場所用 |
|
|
|
◆ マンホール蓋 MAD 部品構成表 ◆
| |
材質 |
備考 |
| 蝶番 |
FCD500 |
樹脂系塗装 |
| 六角ボルト |
SUS304 |
|
| 蓋 |
FCD500 |
樹脂系塗装 |
| 枠 |
FC200 |
樹脂系塗装 |
|
|
● 180度全開蝶番式マンホール蓋 MAD 規格寸法・価格一覧 ●
| 形式 |
Ａ |
Ｂ |
Ｃ |
Ｈ |
ｔ |
Ｌ |
②六角ボルト |
税込価格 |
|
| マンホール MAD 300 |
300 |
324 |
430 |
40 |
8 |
380 |
M10×25 |
¥15,810 |
|
| マンホール MAD 400 |
400 |
424 |
530 |
9 |
480 |
¥22,770 |
| マンホール MAD 450 |
450 |
474 |
580 |
530 |
¥27,540 |
| マンホール MAD 500 |
500 |
524 |
630 |
580 |
¥31,330 |
|
| |
|
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
