| マンホール蓋 MKSDの特徴 |
蓋に装着された断熱材と畜熱槽に
取り付けられた断熱材が
重なり合う形状となっているため､
優れた断熱性能を有します。

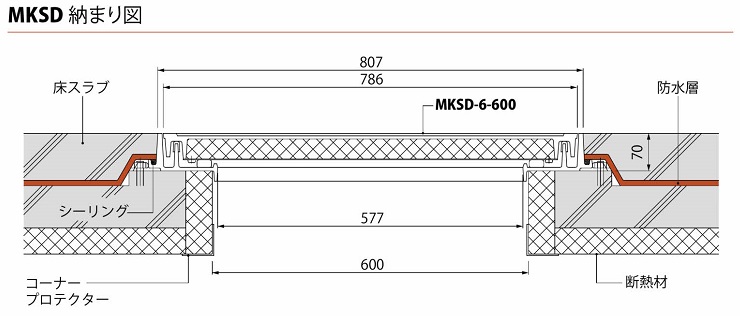

枠は､蓄熱槽等の内壁の断熱材端部を
保護する形状となっています。
防水層の端部処理が容易に行える
枠形状で､屋内防水用に最適です。 |
|
|

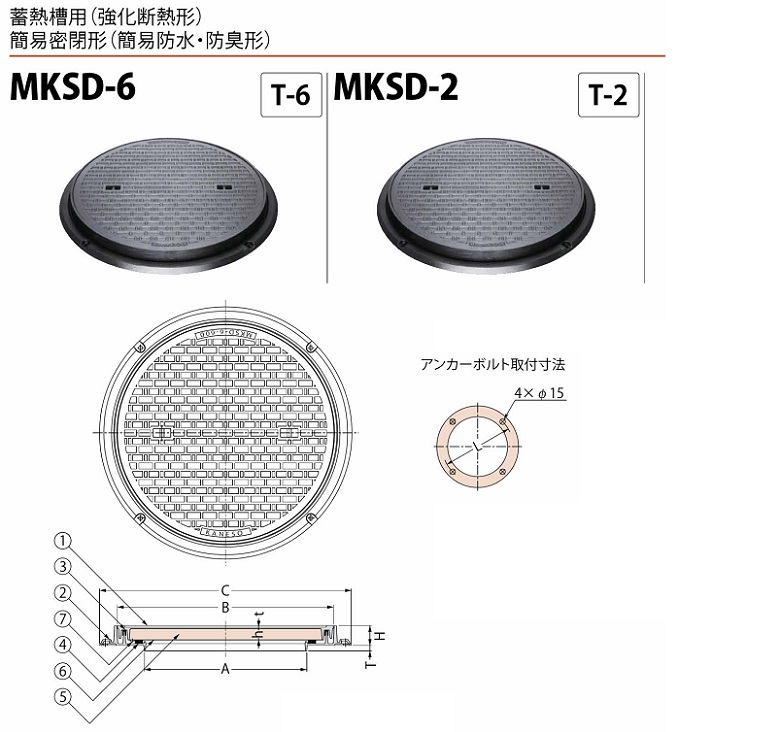

◆ マンホール蓋 MKSD 部品構成表 ◆
| 1 |
蓋 |
材質：FCD500(MKSD6)、FC200(MKSD2) |
| 処理：樹脂系塗装 |
| 2 |
枠 |
材質：FC200 |
| 処理：樹脂系塗装 |
| 3 |
パッキンA |
材質：クロロプレンゴム |
| 4 |
パッキンB |
材質：エチレンプロピレンゴム |
| 5 |
断熱材 |
材質：ポリウレタンフォーム |
| 6 |
カバー |
材質：SUS304 |
| 7 |
六角ボルト |
材質：SUS304 |
|
|
|
|
● マンホール蓋 MKSD 規格寸法・価格一覧 ●
| 呼称 |
A |
B |
C |
H |
h |
T |
t |
L |
蓋質量
kg |
総質量
kg |
破壊
荷重 |
適用
荷重 |
税込価格 |
|
| MKSD-6 |
591 |
786 |
916 |
70 |
40 |
20 |
7 |
874 |
54 |
99 |
60kN以上 |
T-6 |
¥159,120 |
 |
| MKSD-2 |
61 |
106 |
20kN以上 |
T-2 |
¥158,150 |
|
| |
◆ 断熱性能試験結果 ◆
| 試験体 |
MKSD-6-600
断熱材付 |
MKSD-6-600
断熱材なし |
| 発熱量 Q(w) |
18.6 |
45.9 |
| 試験体周壁からの流出熱量 Qw (w) |
2.8 |
2.8 |
| 試験体通過熱量 Qt(w) |
15.8 |
43.1 |
| 冷却側空気平均温度 θCa(℃) |
0 |
0.1 |
| 加熱側空気平均温度 θha(℃) |
20.1 |
20.1 |
| 試験体両側空気平均温度差 θha-θca(℃) |
20.1 |
20 |
| 試験体熱流通過面積 Ａ(㎡) |
0.5115 |
| 熱貫流率 K=Qt/{ (θ ha- θca) A} (w/㎡･k) |
1.53 |
4.22 |
| 熱貫流抵抗値 R=1/K(㎡･k/w) |
0.65 |
0.24 |
|
| |
 |
|
|
|
|
ページ先頭へ↑ |
|
|
| |
注意事項 |
|
|
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品に塗装等が施されておりますが、（早く）錆びる場合がございます。製品には問題はございません。
錆の箇所を塗装等を施して頂けれは、製品寿命が長くなります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
- この商品は梱包しません。運送会社の送り状を商品に貼り付けて出荷します。
- 重量物の場合、車上渡しになりますので、荷受の手配をお願い致します。
|
|
|
|
|
