1.フロアー材用ケーブルピット アルミ目地 FK 2.縞鋼板製ケーブルピット 鋼板製 SP、SP-E、SP-A
3.オプション(蓋加算内容)

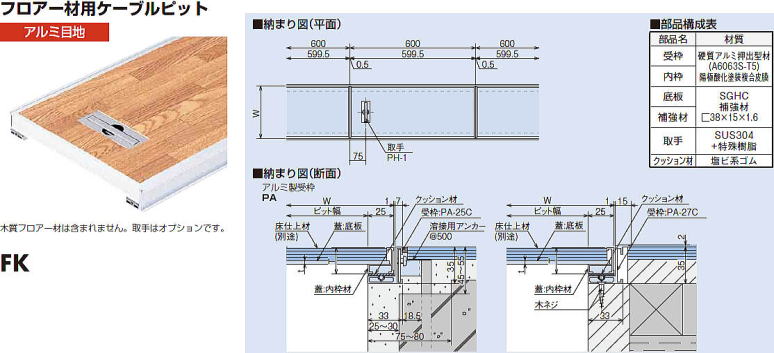

 1.フロアー材用ケーブルピット アルミ目地 FK

■製品情報
  • FK適用床仕上材 ・・・・・・木質フロアー材(厚さ12mm、15mm)


取手PH-1の詳細を見る
◆ 特徴 ◆
  • 取手は注文に応じて取付けます。
  • 取手は蓋10枚に1箇所程度が標準です。
  • ご注文時に木質フロアー材の厚みをご指示ください。
  • 標準品はアンカー固定式です。
  • 標準品以外も製作致します。
  • 蓋長さ599.5mm以外を指定されますと価格が50%増しとなります。
  • ピット幅の規格外寸法は1ランク上りの価格となります。(例えば180mmの場合→200mmの価格)
  • 受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。



 ケーブルピットのご注文方法について
ケーブルピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。
見積 見積後の手続
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。



ケーブルピットの形式
製品符号 ケーブルピット
FK-25

受枠の形式
製品符号 ケーブルピット受枠
PA-25C

取手の形式
製品符号 取手
PH-1
● FK 寸法・価格表 ●
ピット幅 型式番号 蓋寸法 mm 補強材 質量
kg/枚
参考
税込価格
¥/m
受枠
W T 型式記号 参考
税込価格
150 FK-15 200 25 3.2 - 3.3 ¥6,694 PA-25C

コーナー加工



PA-27C

コーナー加工
¥2,185/片m
¥2,704/片m
(ビス穴加工付)
¥1,037/箇所



¥2,231/片m
¥2,750/片m
(ビス穴加工付)
¥1,037/箇所
200 FK-20 250 - 4.0 ¥7,472
250 FK-25 300 - 4.8 ¥8,296
300 FK-30 350 - 7.6 ¥9,130
350 FK-35 400 9.2 ¥10,889
400 FK-40 450 10.3 ¥11,926
450 FK-45 500 11.5 ¥12,917



ページ先頭へ

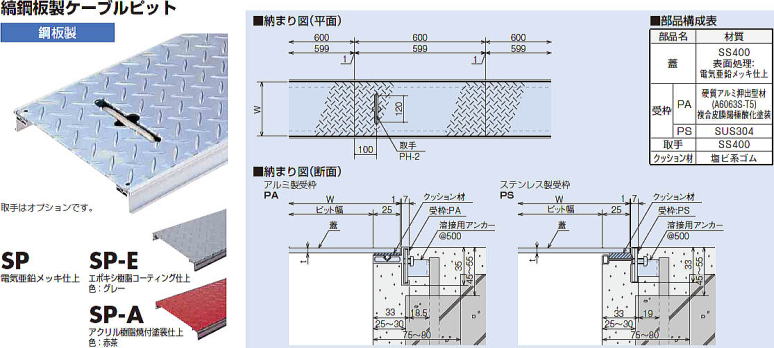

 2.縞鋼板製ケーブルピット 鋼板製 SP、SP-E、SP-A


■製品情報


取手PH-2の詳細を見る
◆ 特徴 ◆
  • 取手は注文に応じて取付けます。
  • 取手は蓋10枚に1箇所程度が標準です。
  • ステンレス取手も製作可能です。
  • 標準品以外も製作致します。
  • 蓋長さ599.5mm以外を指定されますと価格が50%増しとなります。
  • ピット幅の規格外寸法は1ランク上りの価格となります。(例えば180mmの場合→200mmの価格)
  • 受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。
  • ご注文に応じてCSコートもできます。

 ケーブルピットのご注文方法について
ケーブルピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。
見積 見積後の手続
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。



ケーブルピットの形式
製品符号 ケーブルピット
SP-25

受枠の形式
製品符号 ケーブルピット受枠
PS-3.5M

取手の形式
製品符号 取手
PH-2
● SP 寸法・価格表 ●
ピット幅 型式番号 蓋寸法 mm 質量
kg/枚
参考
税込価格 ¥/m
受枠
W T SP SP-E SP-A 型式記号 参考
税込価格
150 SP-15 200 25 3.2 3.2 ¥3,065 ¥3,222 ¥3,009 PA-3.5C
コーナー加工
PS-3.5M
コーナー加工
¥1,870/片m
¥1,037/箇所
¥3,009/片m

¥1,296/箇所
200 SP-20 250 4.0 ¥3,889 ¥4,046 ¥3,787
250 SP-25 300 4.8 ¥4,463 ¥4,722 ¥4,407
300 SP-30 350 4.5 7.8 ¥7,315 ¥7,731 ¥7,315 PA-5C
コーナー加工
PS-5M
コーナー加工
¥1,870/片m
¥1,037/箇所
¥3,009/片m

¥1,296/箇所
350 SP-35 400 8.9 ¥8,194 ¥8,611 ¥7,833
400 SP-40 450 10.0 ¥9,287 ¥9,806 ¥9,130
450 SP-45 500 11.1 ¥10,787 ¥14,417 ¥10,481



ページ先頭へ




 3.オプション(蓋加算内容)



3-1 FK

3-2 SP

● FK 蓋加算内容 価格表 ●
蓋加算内容 税込価格 備考
三角形が生じる場所 ¥1,093
中切欠き 目地なし ¥676
目地付 ¥1,713
端切欠き 目地なし ¥630
目地付 ¥1,454
取手(PH-1) ¥1,148 蓋10枚に1箇所程度が
標準です。
配線ユニット ¥4,981

● SP、SP-E、SP-A 蓋加算内容 価格表 ●
蓋加算内容 税込価格
三角形が生じる場所 ¥1,093
中切欠き ¥676
端切欠き ¥630
取手(PH-2)  スチールφ13 ¥1,454
ステンレスφ8 ¥1,713
ステンレスφ13 ¥2,028
ステンレスφ13ナット仕様   ¥1,611


 分岐点・コーナー・蓋の切欠き 設計ガイドライン

>>>

 外枠材断面図・内枠材断面図・取手・コーナー部材・部品・施工要領

>>>
