中部コーポレーション 化粧溝蓋 受枠資料

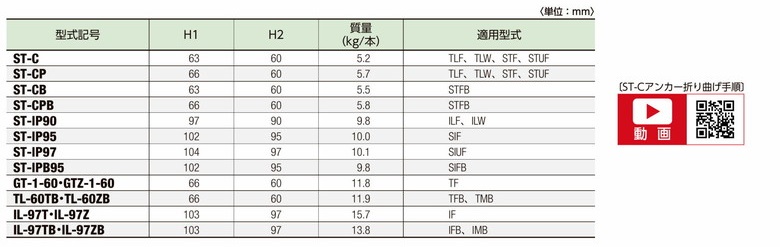

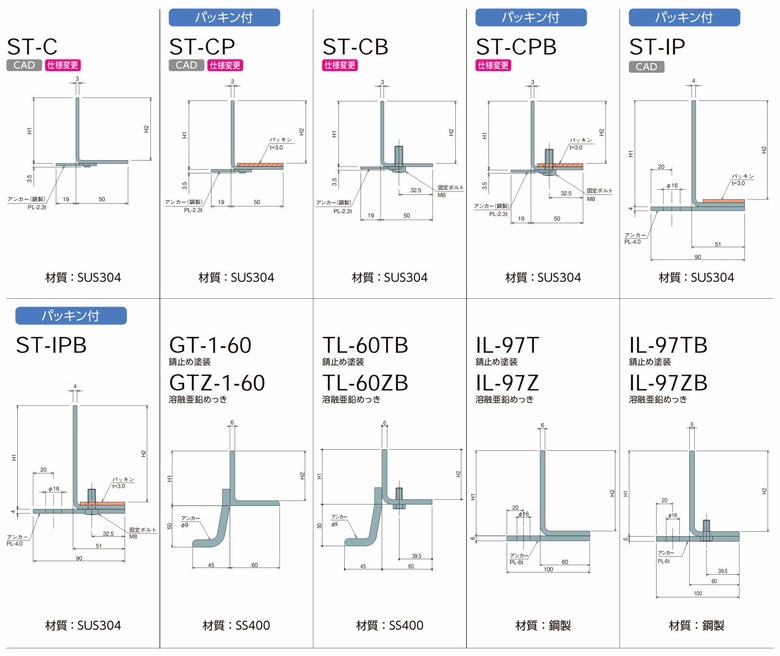

1.受枠の種類と寸法






2.受枠の適用形式

◆ 受枠の適用形式 ◆
受枠の型式記号 寸法 mm 質量
(kg//2m1本)
化粧溝蓋の適用型式
H1 H2
ST-C 63 60 5.2 TLF、TLW、STF、STUF、KT
ST-CP 66 60 5.7 TLF、TLW、STF、STUF、KT
ST-CP4 67 60 7.8 STF-14、KT-14
ST-IP90 97 90 10.0 ILF、ILW
ST-IP95 102 95 10.3 SIF
ST-IP97 104 97 10.4 SIUF、KI
GT-1-60 66 60 11.8 TF
GTZ-1-60 66 60 11.8 TF
IL-97T 103 97 15.7 IF
IL-97Z 103 97 15.7 IF


中部コーポレーション(CHUBU) 化粧溝蓋 製品体系表
充填材 適用溝 鋳鉄製
ステンレス目地
オールステンレス製 スチール製 鋳鉄製
タイル舗装 側溝用
化粧溝蓋 カラー舗装タイル充填用 側溝用 TLF-DS(1S) TLW-DS(1S)
TLF
TLW
化粧溝蓋 カラー舗装タイル充填用 側溝用 STF 化粧溝蓋 カラー舗装タイル充填用 側溝用 STUF 化粧溝蓋 カラー舗装タイル充填用 側溝用 KT
STF STUF KT
化粧溝蓋 カラー舗装タイル充填用 側溝用 TF
TF
化粧溝蓋 カラー舗装タイル充填用 側溝用 TLK 化粧溝蓋 カラー舗装タイル充填用 側溝用 BTL
TLK BTL
集水桝用
化粧溝蓋 カラー舗装タイル充填用 集水桝用 TLFM-DS(1S) TLWM-DS(1S)
TLFM
TLWM
化粧溝蓋 カラー舗装タイル充填用 集水桝用 STM 化粧溝蓋 カラー舗装タイル充填用 集水桝用 STUM 化粧溝蓋 カラー舗装タイル充填用 集水桝用 KT-M
STM STUM KTM
化粧溝蓋 カラー舗装タイル充填用 集水桝用 TM
TM
化粧溝蓋 カラー舗装タイル充填用 集水桝用 TLKM
TLKM
インターロッキング用 側溝用
化粧溝蓋 インターロッキングブロック充填用 側溝用 ILF-DS(1S) ILW-DS(1S)
ILF
ILW
化粧溝蓋 インターロッキングブロック充填用 側溝用 SIF 化粧溝蓋 インターロッキングブロック充填用 側溝用 SIUF 化粧溝蓋 インターロッキングブロック充填用 側溝用 KI
SIF SIUF KI
化粧溝蓋 インターロッキングブロック充填用 側溝用 IF
IF
参考 受枠資料
ステンレス枠 スチール枠
ST-C GT-1-60
ST-CP GTZ-1-60
ST-CP4 IL-97T
ST-IP IL-97Z
集水桝用
化粧溝蓋 インターロッキングブロック充填用 集水桝用 ILFM-DS(1S) ILWM-DS(1S)
ILFM
ILWM
化粧溝蓋 インターロッキングブロック充填用 集水桝用 SIM 化粧溝蓋 インターロッキングブロック充填用 集水桝用 SIUM 化粧溝蓋 インターロッキングブロック充填用 集水桝用 KI-M
SIM SIUM KI-M
化粧溝蓋 インターロッキングブロック充填用 集水桝用 IM
IM


NO.150603
