 枠付格子網(丸枠)の販売

  枠付格子網(丸枠)開口径型 GF-DR・GF-AR・GF-BR
枠付格子網(丸枠)
支払
送料
詳細
本州・四国 (一部地域を除く)
1,944円※加算送料について

出荷 通常1~4日
欠品時:ご連絡
北海道・九州・離島・一部地域
見積フォームFAX見積用紙

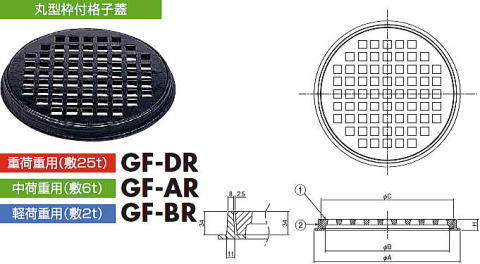

 枠付格子網(丸枠)開口径型
 GF-DR(25トン用)・GF-AR(6トン用)・GF-BR(2トン用)

枠付格子網(丸枠)開口径型 GF-DR(25トン用)・GF-AR(6トン用)・GF-BR(2トン用)
製品情報
・GF-DR呼称300のみ破壊荷重は圧子φ170による数値です。
・枠はGF-DR、GF-AR、GF-BR共通です。

GF- 部品明細表
No. 名称 材質 備考
1 GF-DRフタ FCD500-7 CSコート
GF-ARフタ FC200
GF-BRフタ
2
形式(例)
製品符号 サイズ
GF-DR 300
● 寸法・価格一覧表 ●
・GF-DRタイプは20トン用としてご利用ください。
形式 税込価格 寸法 mm 質量 kg 適用荷重
/安全荷重

クサリなし クサリ付 C t A B H フタ
格子網 GF-DR 300 \9,050 \9,380 330 18 380 300 40 8.4 4.8 20トン/50KN
格子網 GF-DR 350 \11,460 \11,800 380 18 430 350 10.5 5.5
格子網 GF-DR 400 \14,070 \14,410 430 18 480 400 15.0 6.2
格子網 GF-DR 450 \16,290 \16,620 480 18 530 450 19.3 6.9
格子網 GF-DR 500 \22,320 \22,650 530 20 580 500 25.1 7.6
格子網 GF-DR 600 \28,010 \28,350 630 20 680 600 33.7 9.0
格子網 GF-AR 300 \7,510 \7,840 330 18 380 300 40 8.4 4.8 6トン/15KN
格子網 GF-AR 350 \8,980 \9,320 380 18 430 350 10.5 5.5
格子網 GF-AR 400 \11,390 \11,730 430 20 480 400 15.0 6.2
格子網 GF-AR 450 \13,340 \13,670 480 20 530 450 19.3 6.9
格子網 GF-AR 500 \16,960 \17,290 530 22 580 500 25.1 7.6
格子網 GF-AR 600 \23,390 \23,720 630 22 680 600 33.7 9.0
格子網 GF-BR 300 \6,640 \6,970 330 12 380 300 40 5.6 4.8 2トン/5KN
格子網 GF-BR 350 \8,380 \8,710 380 12 430 350 7.0 5.5
格子網 GF-BR 400 \10,590 \10,930 430 12 480 400 9.0 6.2
格子網 GF-BR 450 \12,200 \12,530 480 12 530 450 11.6 6.9
格子網 GF-BR 500 \14,010 \14,340 530 14 580 500 16.0 7.6
格子網 GF-BR 600 \19,640 \19,970 630 14 680 600 21.5 9.0



「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。
お見積りフォーム FAXお見積り用紙
