カネソウ格子網 GRM・GRCの販売
|
|
|
|
 |
部品構成
| No. |
名称 |
材質 |
処理 |
| 1 |
蓋 |
FCD500（GRM-S・GRM-6）
FC200（GRM-2) |
樹脂系塗装 |
| 2 |
受枠 |
SPHC |
樹脂系塗装 |
| 3 |
鎖 |
SWRM |
亜鉛めっき |
|
|
● 寸法・価格一覧表 ●
| 呼称 |
みぞ幅
(ｍｍ) |
寸法
(ｍｍ) |
価格(円/枚) |
備考 |
| GRM-S 250 |
150 |
250×598×50 |
¥19,210 |
FCD500製
盗難防止用
鎖付 |
| GRM-S 300 |
200 |
300×598×50 |
¥25,670 |
| GRM-S 350 |
250 |
350×598×50 |
¥28,050 |
| GRM-S 400 |
300 |
400×598×50 |
¥29,160 |
| GRM-6 250 |
150 |
250×598×50 |
¥14,790 |
FCD500製
盗難防止用
鎖付 |
| GRM-6 300 |
200 |
300×598×50 |
¥18,960 |
| GRM-6 350 |
250 |
350×598×50 |
¥22,780 |
| GRM-6 400 |
300 |
400×598×50 |
¥25,250 |
| GRM-2 250 |
150 |
250×598×50 |
¥13,090 |
FC200製
盗難防止用
鎖付 |
| GRM-2 300 |
200 |
300×598×50 |
¥17,000 |
| GRM-2 350 |
250 |
350×598×50 |
¥18,700 |
| GRM-2 400 |
300 |
400×598×50 |
¥22,610 |
| 受枠 LH-50 |
L＝2000 |
¥15,470 |
SPHC製
樹脂系塗装 |
 |
|

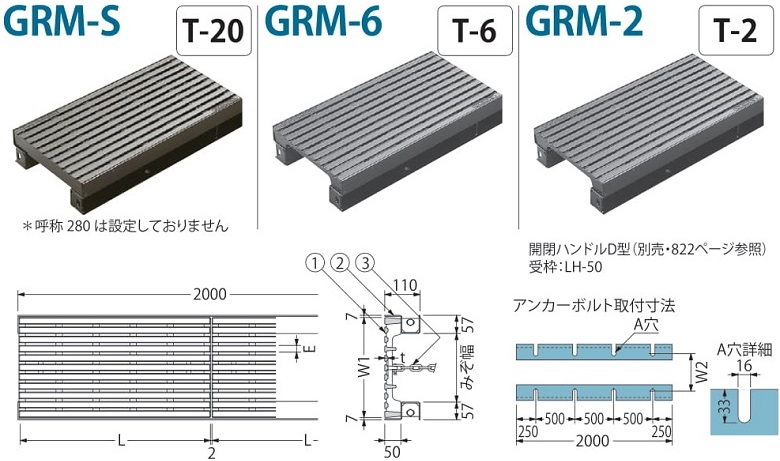

● 寸法・価格一覧表 ●
| みぞ幅 |
呼称 |
W1 |
L |
Ｅ |
ｔ |
W2 |
| GRM-S |
GRM-6･2 |
| 150 |
250 |
250 |
598 |
20.70 |
10 |
10 |
214 |
| 200 |
300 |
300 |
20 |
10 |
264 |
| 250 |
350 |
350 |
19.50 |
15 |
314 |
| 300 |
400 |
400 |
21j |
364 |
鎖：φ6×300(両シャックル付） |
|
● 質量・適用荷重 ●
| 呼称 |
GRM-S |
GRM-6 |
GRM-2 |
質量
kg |
破壊
荷重 |
適用
荷重 |
質量
kg |
破壊
荷重 |
適用
荷重 |
質量
kg |
破壊
荷重 |
適用
荷重 |
| 250 |
18 |
100kN |
T-20 |
13 |
60kN |
T-6 |
13 |
20kN |
T-2 |
| 300 |
22 |
16 |
16 |
| 350 |
27 |
18 |
18 |
| 400 |
31 |
20 |
20 |
コーナー加工費直角1ヶ所当¥3000 |
|
|
| |
ページ先頭へ↑
格子網トップページへ↑ |
|
|
 |

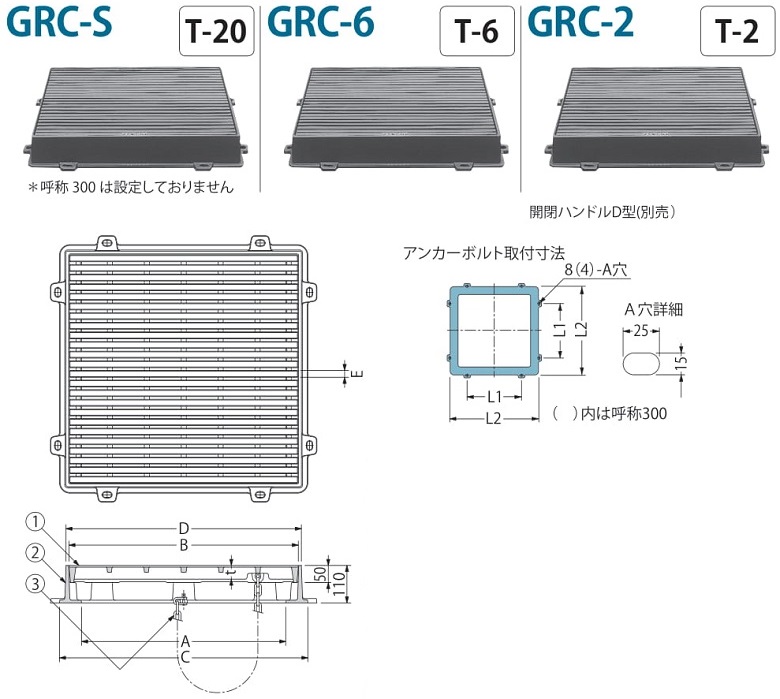

● GRC-S 寸法表 ●
| 呼称 |
Ａ |
Ｂ |
Ｃ |
Ｄ |
Ｅ |
ｔ |
L1 |
L2 |
鎖 |
| 450 |
450 |
524 |
580 |
542 |
20 |
30 |
340 |
586 |
φ6×500
(両シャックル付) |
| 600 |
600 |
672 |
730 |
692 |
20.3 |
35 |
450 |
740 |
● GRC-6・GRC-2 寸法表 ●
| 呼称 |
Ａ |
Ｂ |
Ｃ |
Ｄ |
Ｅ |
ｔ |
L1 |
L2 |
鎖 |
| 300 |
300 |
377 |
430 |
392 |
19.5 |
15 |
- |
436 |
φ6×300
(両シャックル付) |
| 450 |
450 |
524 |
580 |
542 |
20 |
17 |
340 |
586 |
φ6×500
(両シャックル付) |
| 600 |
600 |
672 |
730 |
692 |
20.3 |
20 |
450 |
740 |
● 質量・適用荷重 ●
| 呼称 |
GRC-S |
GRC-6 |
GRC-2 |
質量
kg |
破壊
荷重 |
適用
荷重 |
質量
kg |
破壊
荷重 |
適用
荷重 |
質量
kg |
破壊
荷重 |
適用
荷重 |
| * 300 |
- |
200kN |
T-20 |
36 |
60kN |
T-6 |
36 |
20kN |
T-2 |
| 450 |
71 |
60 |
60 |
| 600 |
121 |
96 |
96 |
|
|
部品構成
| No. |
名称 |
材質 |
処理 |
| 1 |
蓋 |
FCD500（GRC-S・GRC-6）
FC200（GRC-2) |
樹脂系塗装 |
| 2 |
受枠 |
FC200 |
樹脂系塗装 |
| 3 |
鎖 |
SWRM |
亜鉛めっき |
● GRC-S 寸法表 ●
| 呼称 |
蓋寸法
(ｍｍ) |
価格
(円/組) |
1セット
梱包数 |
備考 |
| GRC-S 450 |
524×524×50 |
¥63,410 |
3 |
蓋:FCD500製
枠:FC200製
盗難防止用鎖付 |
| GRC-S 600 |
672×672×50 |
¥101,240 |
3 |
| GRC-6 300 |
377×377×50 |
¥35,530 |
3 |
蓋:FCD500製
枠:FC200製
盗難防止用鎖付 |
| GRC-6 450 |
524×524×50 |
¥54,830 |
3 |
| GRC-6 600 |
672×672×50 |
¥82,030 |
3 |
| GRC-2 300 |
377×377×50 |
¥33,830 |
3 |
蓋:FC200製
枠:FC200製
盗難防止用鎖付 |
| GRC-2 450 |
524×524×50 |
¥53,130 |
3 |
| GRC-2 600 |
672×672×50 |
¥78,800 |
3 |
|
|
|
|
|
ページ先頭へ↑
格子網トップページへ↑ |
|
| 注意事項 |
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
|
|
|
| 「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。 |
|
|
|
|
|
|
|
|
|
