重車道用ダクタイルグレーチングの販売
|
|
|
|
|
|
 |
製品情報
●固定ボルト部にはゴムキャップが付属します。
●受枠はL型が標準品です。（型式記号LS-2）

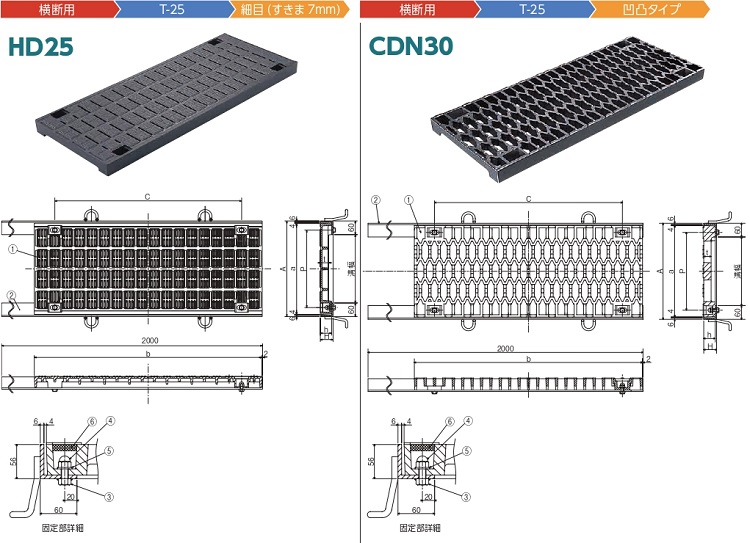

HD25
●道路横断用ボルト固定式ダクティーグレーチングです。
●車椅子の通行に安全な細目溝蓋です。
●表面は滑りにくい特殊模様を施しており安全に歩行する事が可能です。
|
|
|
HD25 部品明細表
| No. |
名称 |
材質 |
備考 |
| 1 |
グレーチング |
FCD600-3 |
CSコート |
| 2 |
受枠 |
SS400 |
錆止塗装 |
| 3 |
固定ボルト |
SUS304 |
M12×30L |
| 4 |
袋ナット |
M12 |
| 5 |
座金 |
FSS400 |
メッキ |
| 6 |
キャップ |
CR |
- |
|
|
|
| |
● HD25 寸法・価格一覧表 ●
| 溝幅 |
型式記号 |
グレーチンク |
適用受枠 |
|
| 長さ |
幅 |
ピッチ |
厚さ |
高さ |
質量
kg |
販売価格 |
外寸法 |
高さ |
寸法 |
質量
kg |
販売価格
(円/両1m) |
| ａ |
ｂ |
Ｃ |
Ｐ |
ｔ |
ｈ |
Ａ |
Ｈ |
| 300 |
HD25-30 |
400 |
996 |
820 |
340 |
32 |
50 |
38 |
¥43,950 |
420 |
56 |
L-56×60×6 |
11.1 |
LS-2
¥15,130 |
 |
| 400 |
HD25-40 |
500 |
996 |
820 |
440 |
40 |
50 |
48 |
¥54,320 |
520 |
| 500 |
HD25-50 |
600 |
996 |
820 |
540 |
45 |
50 |
64 |
¥71,910 |
620 |
|
|
|
| |
ページ先頭へ↑
格子網トップページへ↑ |
| |
|
| 注意事項 |
- 鋳物製品のため寸法に多少の誤差があります。
- 画像の色と実物の色と多少異なることがあります。
- 商品お受け取り時に、破損がないかご確認願います。
- 運送会社の路線便（混載便）になりますので、配達時間の指定はできません。
|
|
|
