中部 マス用ステンレスグレーチング EP-M・EX-M
|
|
|
|
 |

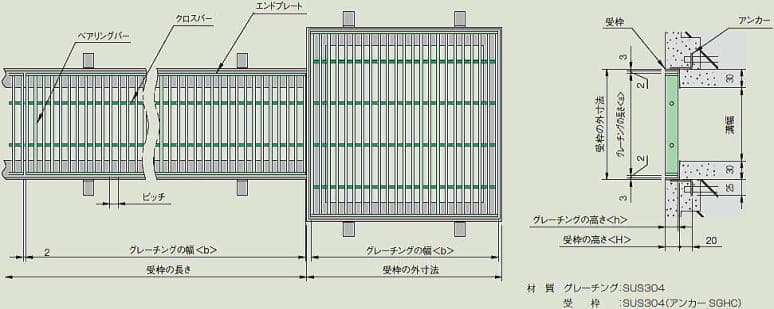

● グレーチングと四方枠のセット図 ●
|
発注型式 |
|
製品情報 |
ステングレーチング
EP315M-300 P=28.3
|
|

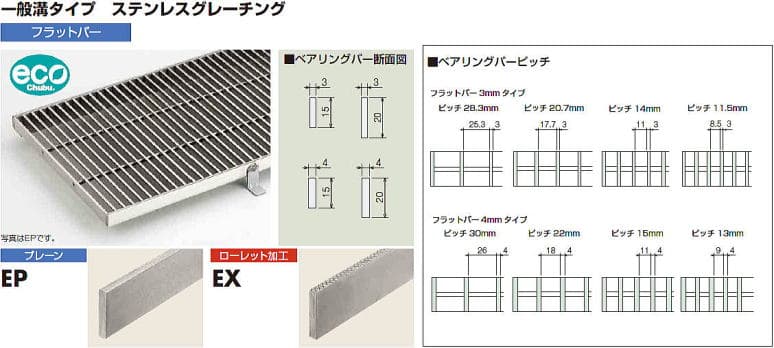

- EP-Mはプレーンエコタイプ・EX-Mはノンスリップエコタイプです。
- バーの厚みは各々3ミリと4ミリがあります。
- 3ミリタイプのピッチは28.3、20.7、14、11.5ミリです。
- 4ミリタイプのピッチは30、22、15、13ミリです。
- メーカーによりグレーチングの幅と長さの表記bが違います。ご注意ください。
|
|
|
※ 受枠の発注漏れにご注意ください。 |
|
|
|
|
|
|
■ ピッチ28.3mm/ピッチ20.7mm 寸法・価格表 ■
溝幅 |
呼称 |
グレーチング |
適用受枠 |
b |
a |
h |
ピッチ28.3mm |
ピッチ20.7mm |
b |
a |
h |
質量
kg/枚 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
300
x
300 |
315M-300 |
350 |
350 |
15 |
2.7 |
歩 |
¥6,178 |
¥6,807 |
3.3 |
歩 |
¥7,951 |
¥8,580 |
360 |
360 |
18 |
1.4 |
¥6,635 |
320M-300 |
20 |
3.5 |
歩 |
¥7,550 |
¥10,010 |
4.4 |
歩 |
¥9,724 |
¥11,554 |
23 |
1.6 |
¥7,264 |
350
x
350 |
315M-350 |
400 |
400 |
15 |
3.3 |
歩 |
¥7,836 |
¥8,237 |
4.2 |
歩 |
¥9,667 |
¥10,639 |
410 |
410 |
18 |
1.6 |
¥7,093 |
320M-350 |
20 |
4.4 |
歩 |
¥9,610 |
¥12,412 |
5.6 |
歩 |
¥11,898 |
¥13,842 |
23 |
1.9 |
¥7,779 |
400
x
400 |
315M-400 |
450 |
450 |
15 |
4.0 |
歩 |
¥10,410 |
¥10,754 |
5.2 |
歩 |
¥13,499 |
¥13,671 |
460 |
460 |
18 |
1.8 |
¥7,722 |
320M-400 |
20 |
5.3 |
歩 |
¥12,756 |
¥14,243 |
6.8 |
歩 |
¥16,588 |
¥19,620 |
23 |
2.1 |
¥8,180 |
450
x
450 |
315M-450 |
500 |
500 |
15 |
4.7 |
歩 |
¥11,840 |
¥12,641 |
6.0 |
歩 |
¥15,272 |
¥16,302 |
510 |
510 |
18 |
2.1 |
¥8,122 |
320M-450 |
20 |
6.2 |
歩 |
¥14,529 |
¥17,446 |
8.0 |
歩 |
¥18,704 |
¥23,624 |
23 |
2.4 |
¥8,694 |
|
 |
 |
|
|
|
|
 |
|
|
■ ピッチ14mm/ピッチ11.5mm 寸法・価格表 ■
溝幅 |
呼称 |
グレーチング |
適用受枠 |
b |
a |
h |
ピッチ14mm |
ピッチ11.5mm |
b |
a |
h |
質量
kg/枚 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
300
x
300 |
315M-300 |
350 |
350 |
15 |
2.7 |
歩 |
¥10,525 |
¥11,211 |
3.3 |
歩 |
¥11,955 |
¥13,042 |
360 |
360 |
18 |
1.4 |
¥6,635 |
320M-300 |
20 |
3.5 |
歩 |
¥12,984 |
¥15,101 |
4.4 |
歩 |
¥14,815 |
¥17,446 |
23 |
1.6 |
¥7,264 |
350
x
350 |
315M-350 |
400 |
400 |
15 |
3.3 |
歩 |
¥13,213 |
¥14,186 |
4.2 |
歩 |
¥14,815 |
¥16,130 |
410 |
410 |
18 |
1.6 |
¥7,093 |
320M-350 |
20 |
4.4 |
歩 |
¥16,359 |
¥18,647 |
5.6 |
歩 |
¥18,361 |
¥21,107 |
23 |
1.9 |
¥7,779 |
400
x
400 |
315M-400 |
450 |
450 |
15 |
4.0 |
歩 |
¥18,018 |
¥18,590 |
5.2 |
歩 |
¥20,249 |
¥20,821 |
460 |
460 |
18 |
1.8 |
¥7,722 |
320M-400 |
20 |
5.3 |
歩 |
¥22,308 |
¥23,738 |
6.8 |
歩 |
¥25,168 |
¥27,227 |
23 |
2.1 |
¥8,180 |
450
x
450 |
315M-450 |
500 |
500 |
15 |
4.7 |
歩 |
¥20,420 |
¥21,450 |
6.0 |
歩 |
¥23,109 |
¥24,996 |
510 |
510 |
18 |
2.1 |
¥8,122 |
320M-450 |
20 |
6.2 |
歩 |
¥25,168 |
¥28,200 |
8.0 |
歩 |
¥28,600 |
¥32,947 |
23 |
2.4 |
¥8,694 |
|
 |
 |
|
|
|
|
 |
|
|
|
|
|
|
|
■ ピッチ30mm/ピッチ22mm 寸法・価格表 ■
溝幅 |
呼称 |
グレーチング |
適用受枠 |
b |
a |
h |
ピッチ30mm |
ピッチ22mm |
b |
a |
h |
質量
kg/枚 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
300
x
300 |
415M-300 |
350 |
350 |
15 |
2.7 |
歩 |
¥7,093 |
¥8,408 |
3.3 |
歩 |
¥9,095 |
¥10,868 |
360 |
360 |
18 |
1.4 |
¥6,635 |
420M-300 |
20 |
3.5 |
歩 |
¥8,980 |
¥11,612 |
4.4 |
歩 |
¥11,440 |
¥14,472 |
23 |
1.6 |
¥7,264 |
350
x
350 |
415M-350 |
400 |
400 |
15 |
3.3 |
歩 |
¥8,866 |
¥10,925 |
4.2 |
歩 |
¥11,154 |
¥13,728 |
410 |
410 |
18 |
1.6 |
¥7,093 |
420M-350 |
20 |
4.4 |
歩 |
¥11,154 |
¥14,643 |
5.6 |
歩 |
¥13,900 |
¥18,647 |
23 |
1.9 |
¥7,779 |
400
x
400 |
415M-400 |
450 |
450 |
15 |
4.0 |
歩 |
¥11,612 |
¥13,900 |
5.2 |
歩 |
¥15,558 |
¥18,075 |
460 |
460 |
18 |
1.8 |
¥7,722 |
420M-400 |
20 |
5.3 |
歩 |
¥14,700 |
¥17,332 |
6.8 |
歩 |
¥19,505 |
¥23,795 |
23 |
2.1 |
¥8,180 |
450
x
450 |
415M-450 |
500 |
500 |
15 |
4.7 |
歩 |
¥13,328 |
¥17,446 |
6.0 |
歩 |
¥17,446 |
¥22,422 |
510 |
510 |
18 |
2.1 |
¥8,122 |
420M-450 |
20 |
6.2 |
歩 |
¥17,217 |
¥21,622 |
8.0 |
歩 |
¥21,793 |
¥29,115 |
23 |
2.4 |
¥8,694 |
|
 |
 |
|
|
|
|
 |
|
|
■ ピッチ15mm/ピッチ13mm 寸法・価格表 ■
溝幅 |
呼称 |
グレーチング |
適用受枠 |
b |
a |
h |
ピッチ15mm |
ピッチ13mm |
b |
a |
h |
質量
kg/枚 |
税込
価格
/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
質量
kg/枚 |
適用
荷重 |
税込価格/枚 |
EP
プレーン |
EX
ノンスリップ |
EP
プレーン |
EX
ノンスリップ |
300
x
300 |
415M-300 |
350 |
350 |
15 |
2.7 |
歩 |
¥12,069 |
¥14,929 |
3.3 |
歩 |
¥14,414 |
¥17,160 |
360 |
360 |
18 |
1.4 |
¥6,635 |
420M-300 |
20 |
3.5 |
歩 |
¥15,158 |
¥20,134 |
4.4 |
歩 |
¥18,075 |
¥23,223 |
23 |
1.6 |
¥7,264 |
350
x
350 |
415M-350 |
400 |
400 |
15 |
3.3 |
歩 |
¥15,272 |
¥19,276 |
4.2 |
歩 |
¥17,103 |
¥21,679 |
410 |
410 |
18 |
1.6 |
¥7,093 |
420M-350 |
20 |
4.4 |
歩 |
¥19,162 |
¥26,827 |
5.6 |
歩 |
¥21,450 |
¥30,831 |
23 |
1.9 |
¥7,779 |
400
x
400 |
415M-400 |
450 |
450 |
15 |
4.0 |
歩 |
¥20,706 |
¥24,882 |
5.2 |
歩 |
¥23,109 |
¥27,856 |
460 |
460 |
18 |
1.8 |
¥7,722 |
420M-400 |
20 |
5.3 |
歩 |
¥25,969 |
¥29,916 |
6.8 |
歩 |
¥29,058 |
¥34,663 |
23 |
2.1 |
¥8,180 |
450
x
450 |
415M-450 |
500 |
500 |
15 |
4.7 |
歩 |
¥23,223 |
¥30,316 |
6.0 |
歩 |
¥26,369 |
¥34,206 |
510 |
510 |
18 |
2.1 |
¥8,122 |
420M-450 |
20 |
6.2 |
歩 |
¥29,572 |
¥42,099 |
8.0 |
歩 |
¥34,091 |
¥48,391 |
23 |
2.4 |
¥8,694 |
|
 |
 |
|
|
 |
|
 |
|
|
|
|
|
|
四方枠のみ
|
桝穴
mm |
呼称
ST四方枠 |
ST四方受枠のみ |
寸法 mm |
質量
kg/枚 |
税込価格 |
b |
a |
h |
300x300 |
15-300 |
360 |
360 |
18 |
1.4 |
¥6,635 |
20-300 |
23 |
1.6 |
¥7,264 |
350x350 |
15-350 |
410 |
410 |
18 |
1.6 |
¥7,093 |
20-350 |
23 |
1.9 |
¥7,779 |
400x400 |
15-400 |
460 |
460 |
18 |
1.8 |
¥7,722 |
20-400 |
23 |
2.1 |
¥8,180 |
450x450 |
15-450 |
510 |
510 |
18 |
2.1 |
¥8,122 |
20-450 |
23 |
2.4 |
¥8,694 |
|
 |
|
|
|
|
|
|
|
|
|
 |
NO.221004 |
