ボルト固定 一般用ステンレスグレーチング

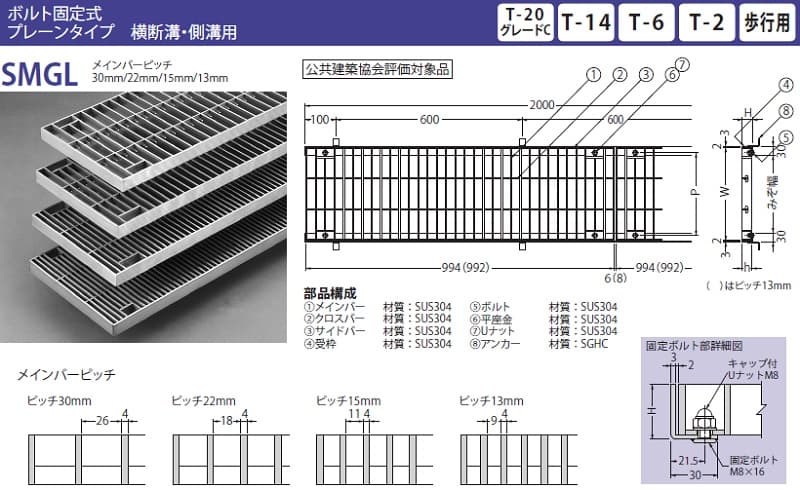

カネソウ SMGL・SMQL

支払
送料
詳細
送料1,980円 本州・四国(一部地域を除く)
1,980円※加算送料について
直送品につき3万円以上で送料無料
出荷 6~10営業日 送料見積 北海道・九州・離島・一部地域
見積フォームFAX見積用紙


発注型式    製品情報
 ステングレーチング
SMGL 11520
  P=13
  • ボルト固定によりガタツキを防止します。
  • 固定用ナットには緩み止め機構を内蔵したナットを使用しています。
  • 車輛が頻繁に通行する場所や、フォークリフトなどの特殊車輛が通行する場所には適しません。
  • 主部材の種類は15、20、25、32、38、50です。
  • ベアリングバーピッチは30、22、15、13mmです。
  • ベアリングバーピッチ13mmタイプは幅寸法(b)が992mmです。
  • 専用受枠をご使用下さい。受枠にはグレーチングを固定するボルト(M8x16)が溶接固定されています。
 呼称   ピッチ寸法 ※ 受枠の発注漏れにご注意ください。
 ステングレーチング SMGL のご注文方法について
1. グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。

■ SMGL 寸法・価格表 ■
溝幅

mm
呼称 グレーチング 適用受枠
b
mm
a
mm
h
mm
ピッチ30mm ピッチ22mm ピッチ15mm ピッチ13mm 型式
記号
H
mm
税込
価格
/両側m
質量
kg/枚
適用
荷重
税込価格
/枚
質量
kg/枚
適用
荷重
 税込価格
/枚
質量
kg/枚
適用
荷重
税込価格
/枚
質量
kg/枚
適用
荷重
税込価格
/枚

100 SMGL 11520 994
(992)
150 20 4.7 T20 ¥18,626 5.8 T20 ¥22,066 7.7 T20 ¥28,037 8.6 T20 ¥30,957 RL-20A 23 ¥9,346
150 SMGL 12020 994
(992)
200 20 5.8 T2/T14 ¥21,028 7.2 T14/T20 ¥25,571 9.8 T20 ¥32,904 11.1 T20 ¥37,123 RL-20A 23 ¥9,346
SMGL 12025 25 7.2 T14/T20 ¥25,051 8.2 T20 ¥29,594 12.2 T20 ¥38,680 13.8 T20 ¥42,899 RL-25A 28 ¥9,865
SMGL 12032 32 9.1 T20 ¥29,530 11.5 T20 ¥36,020 15.6 T20 ¥47,442 17.6 T20 ¥53,607 RL-32A 35 ¥10,903
200 SMGL 12520 994
(992)
250 20 7.2 歩/T2 ¥24,987 9.0 T2 ¥30,568 11.3 T2/T14 ¥40,498 12.9 T6/T14 ¥44,586 RL-20A 23 ¥9,346
SMGL 12525 25 9.0 T2/T6 ¥29,270 11.3 T6/T14 ¥35,760 15.4 T14/T20 ¥47,247 17.4 T20 ¥51,920 RL-25A 28 ¥9,865
SMGL 12532 32 11.3 T14/T20 ¥35,241 14.3 T20 ¥43,548 19.4 T20 ¥57,761 21.9 T20 ¥68,470 RL-32A 35 ¥10,903
SMGL 12538 38 13.3 T20 ¥41,861 - - - - - - - - - RL-38A 41 ¥12,071
250 SMGL 13020 300 20 8.3 ¥28,037 10.5 歩/T2 ¥34,527 14.4 T2 ¥45,755 16.3 T2 ¥50,882 RL-20A 23 ¥9,346
SMGL 13025 25 10.4 T2 ¥33,099 13.2 T2 ¥40,952 18.0 T6/T14 ¥54,321 20.4 T14 ¥60,097 RL-25A 28 ¥9,865
SMGL 13032 32 13.0 T2/T6 ¥40,238 16.6 T6/T14 ¥50,038 22.8 T20 ¥67,172 25.8 T20 ¥74,505 RL-32A 35 ¥10,903
SMGL 13038 38 15.4 T14 ¥47,961 19.6 T14/T20 ¥60,552 - - - - - - RL-38A 41 ¥12,071
300 SMGL 13520 350 20 9.7 ¥32,061 12.3 歩/T2 ¥40,108 16.8 歩/T2 ¥53,153 19.0 T2 ¥58,929 RL-20A 23 ¥9,346
SMGL 13525 25 12.2 歩/T2 ¥38,096 15.4 T2 ¥49,259 21.1 T2 ¥63,278 23.8 T2/T6 ¥70,092 RL-25A 28 ¥9,865
SMGL 13532 32 15.2 T2 ¥46,404 19.3 T2/T6 ¥59,189 26.6 T14 ¥78,594 30.1 T14/T20 ¥87,355 RL-32A 35 ¥10,903
SMGL 13538 38 17.9 T2/T6 ¥55,230 22.9 T14 ¥71,390 31.5 T20 ¥95,208 35.7 T20 ¥106,047 RL-38A 41 ¥12,071
350 SMGL 14020 400 20 11.0 ¥34,527 13.7 ¥43,094 19.0 歩/T2 ¥57,566 21.5 歩/T2 ¥64,900 RL-20A 23 ¥9,346
SMGL 14025 25 13.5 ¥40,952 17.2 歩/T2 ¥51,141 23.7 T2 ¥68,470 26.8 T2 ¥75,803 RL-25A 28 ¥9,865
SMGL 14032 32 16.7 歩/T2 ¥49,584 21.6 T2 ¥63,278 30.0 T2/T14 ¥84,695 34.0 T14 ¥95,792 RL-32A 35 ¥10,903
SMGL 14038 38 19.9 T2 ¥59,448 25.6 T2/T6 ¥76,582 35.6 T14 ¥102,672 40.4 T20 ¥114,808 RL-38A 41 ¥12,071
SMGL 14050 50 25.8 T14 ¥74,505 33.2 T20 ¥96,052 46.3 T20 ¥129,216 - - - RL-50A 53 ¥13,499
400 SMGL 14520 450 20 12.2 ¥40,238 15.5 ¥50,492 21.4 歩/T2 ¥68,275 24.2 歩/T2 ¥75,673 RL-20A 23 ¥9,346
SMGL 14525 25 15.3 ¥47,896 19.5 歩/T2 ¥60,357 26.8 T2 ¥81,579 30.3 T2 ¥90,406 RL-25A 28 ¥9,865
SMGL 14532 32 19.1 歩/T2 ¥58,605 24.4 T2 ¥74,181 33.8 T2/T6 ¥101,179 38.3 T2/T6 ¥112,731 RL-32A 35 ¥10,903
SMGL 14538 38 22.5 T2 ¥70,352 - - - 40.2 T14 ¥123,050 45.6 T14 ¥137,458 RL-38A 41 ¥12,071
SMGL 14550 50 29.0 T6 ¥88,653 37.4 T14 ¥113,251 52.2 T20 ¥155,241 59.3 T20 ¥173,608 RL-50A 53 ¥13,499
450 SMGL 15020 500 20 13.2 ¥42,315 17.0 ¥52,050 23.5 ¥69,573 26.6 歩/T2 ¥79,048 RL-20A 23 ¥9,346
SMGL 15025 25 16.7 ¥48,935 21.3 ¥61,915 29.5 歩/T2 ¥83,202 33.4 歩/T2 ¥92,353 RL-25A 28 ¥9,865
SMGL 15032 32 20.8 歩/T2 ¥59,708 26.8 歩/T2 ¥76,193 37.2 T2 ¥103,321 42.2 T2/T6 ¥117,274 RL-32A 35 ¥10,903
SMGL 15038 38 - - - 31.7 T2 ¥92,223 44.2 T2/T6 ¥125,452 50.2 T14/T6 ¥140,184 RL-38A 41 ¥12,071
SMGL 15050 50 31.7 T2/T6 ¥90,406 41.1 T14 ¥116,366 57.5 T20 ¥158,551 65.4 T20 ¥179,189 RL-50A 53 ¥13,499



2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状


■T型レンチ

形式 寸法 mm 材質 備考 税込価格/本
A B d L
T型レンチ 13 13 160 10 150 SCM3
電気亜鉛めっき
M8用 ¥1,623


■キャップ SN

形式 材質 税込価格
/個
摘要
ボルトキャップ
SN-3
SUS304
t=2.0
¥389 メインバー高さ20mm・
メインバーピッチ13mm用




発注型式    製品情報
 ステングレーチング

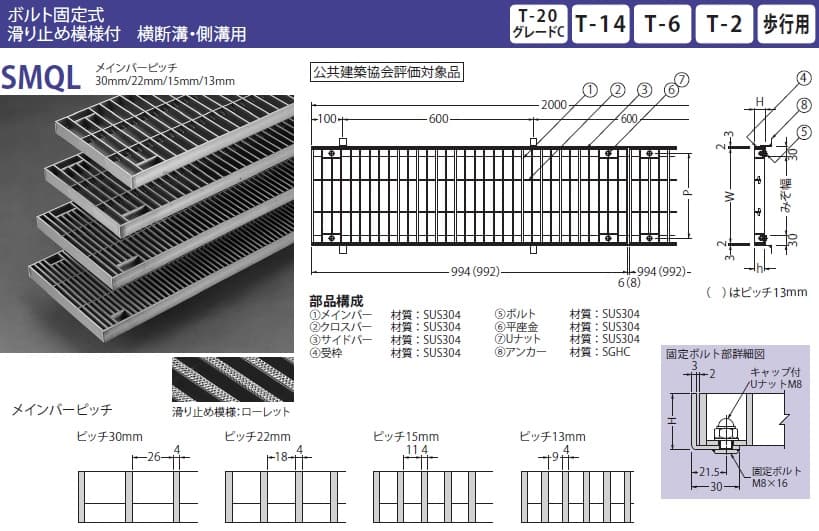

SMQL 11520
  P=13
  • 主部材の種類は15、20です。
  • ベアリングバーピッチは30、22、15、13mmです。
  • ベアリングバーピッチ13mmタイプは幅寸法(b)が991mmです
呼称   ピッチ寸法 ※ 受枠の発注漏れにご注意ください。

 ステングレーチング SMQL のご注文方法について
1. グレーチングを1枚単位、加工のない通し受枠を両側1m単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。

■ SMQL 寸法・価格表 ■
溝幅
mm
呼称 グレーチング 適用受枠
L
mm
W
mm
h
mm
ピッチ30mm ピッチ22mm ピッチ15mm ピッチ13mm 型式
記号
H
mm
税込価格
/両側m
質量
kg/枚
適用
荷重
税込価格
/枚
質量
kg/枚
適用
荷重
税込価格
/枚
質量
kg/枚
適用
荷重
税込価格
/枚
質量
kg/枚
適用
荷重
税込価格
/枚
100 SMQL 11520 994
(992)
150 20 4.7 T20 ¥21,482 5.8 T20 ¥25,116 7.7 T20 ¥33,748 8.6 T20 ¥37,188 RL-20A 23 ¥9,346
150 SMQL 12020 994
(992)
200 20 5.8 T2/T14 ¥24,013 7.2 T14/T20 ¥30,568 9.8 T20 ¥39,200 11.1 T20 ¥44,457 RL-20A 23 ¥9,346
SMQL 12025 25 7.2 T14/T20 ¥27,063 8.2 T20 ¥36,409 12.2 T20 ¥43,548 13.8 T20 ¥51,466 RL-25A 28 ¥9,865
SMQL 12032 32 9.1 T20 ¥32,775 11.5 T20 ¥42,899 15.6 T20 ¥55,425 17.6 T20 ¥63,862 RL-32A 35 ¥10,903
200 SMQL 12520 994
(992)
250 20 7.2 歩/T2 ¥29,140 9.0 T2 ¥37,512 11.3 T2/T14 ¥49,194 12.9 T6/T14 ¥53,543 RL-20A 23 ¥9,346
SMQL 12525 25 9.0 T2/T6 ¥32,450 11.3 T6/T14 ¥44,197 15.4 T14/T20 ¥57,242 17.4 T20 ¥62,564 RL-25A 28 ¥9,865
SMQL 12532 32 11.3 T14/T20 ¥39,329 14.3 T20 ¥52,439 19.4 T20 ¥67,172 21.9 T20 ¥79,373 RL-32A 35 ¥10,903
SMQL 12538 38 13.3 T20 ¥44,651 - - - - - - - - - RL-38A 41 ¥12,071
250 SMQL 13020 994
(992)
300 20 8.3 ¥32,969 10.5 歩/T2 ¥43,288 14.4 T2 ¥54,970 16.3 T2 ¥63,342 RL-20A 23 ¥9,346
SMQL 13025 25 10.4 T2 ¥37,577 13.2 T2 ¥49,713 18.0 T6/T14 ¥63,602 20.4 T14 ¥71,844 RL-25A 28 ¥9,865
SMQL 13032 32 13.0 T2/T6 ¥44,457 16.6 T6/T14 ¥58,735 22.8 T20 ¥76,193 25.8 T20 ¥94,819 RL-32A 35 ¥10,903
SMQL 13038 38 15.4 T14 ¥51,206 19.6 T14/T20 ¥70,352 - - - - - - RL-38A 41 ¥12,071
300 SMQL 13520 994
(992)
350 20 9.7 ¥38,680 12.3 歩/T2 ¥49,324 16.8 歩/T2 ¥62,239 19.0 T2 ¥70,222 RL-20A 23 ¥9,346
SMQL 13525 25 12.2 歩/T2 ¥42,964 15.4 T2 ¥57,177 21.1 T2 ¥75,024 23.8 T2/T6 ¥83,332 RL-25A 28 ¥9,865
SMQL 13532 32 15.2 T2 ¥51,271 19.3 T2/T6 ¥67,107 26.6 T14 ¥90,990 30.1 T14/T20 ¥104,554 RL-32A 35 ¥10,903
SMQL 13538 38 17.9 T2/T6 ¥59,578 22.9 T14 ¥79,308 31.5 T20 ¥103,840 35.7 T20 ¥113,705 RL-38A 41 ¥12,071
350 SMQL 14020 994
(992)
400 20 11.0 ¥42,445 13.7 ¥53,672 19.0 歩/T2 ¥69,638 21.5 歩/T2 ¥81,644 RL-20A 23 ¥9,346
SMQL 14025 25 13.5 ¥46,209 17.2 歩/T2 ¥62,109 23.7 T2 ¥82,423 26.8 T2 ¥95,533 RL-25A 28 ¥9,865
SMQL 14032 32 16.7 歩/T2 ¥55,749 21.6 T2 ¥74,830 30.0 T2/T14 ¥97,739 34.0 T14 ¥115,327 RL-32A 35 ¥10,903
SMQL 14038 38 19.9 T2 ¥64,186 25.6 T2/T6 ¥86,122 35.6 T14 ¥112,796 40.4 T20 ¥126,101 RL-38A 41 ¥12,071
SMQL 14050 50 25.8 T14 ¥78,789 33.2 T20 ¥106,241 46.3 T20 ¥142,585 - - - RL-50A 53 ¥13,499
400 SMQL 14520 994
(992)
450 20 12.2 ¥47,572 15.5 ¥59,968 21.4 歩/T2 ¥78,724 24.2 歩/T2 ¥92,872 RL-20A 23 ¥9,346
SMQL 14525 25 15.3 ¥54,192 19.5 歩/T2 ¥69,638 26.8 T2 ¥92,807 30.3 T2 ¥107,669 RL-25A 28 ¥9,865
SMQL 14532 32 19.1 歩/T2 ¥63,732 24.4 T2 ¥82,423 33.8 T2/T6 ¥111,433 38.3 T2/T6 ¥130,319 RL-32A 35 ¥10,903
SMQL 14538 38 22.5 T2 ¥74,051 - - - 40.2 T14 ¥125,452 45.6 T14 ¥140,119 RL-38A 41 ¥12,071
SMQL 14550 50 29.0 T6 ¥92,483 37.4 T14 ¥120,195 52.2 T20 ¥162,834 59.3 T20 ¥182,174 RL-50A 53 ¥13,499
450 SMQL 15020 994
(992)
500 20 13.2 ¥52,180 17.0 ¥63,667 23.5 ¥85,538 26.6 歩/T2 ¥100,271 RL-20A 23 ¥9,346
SMQL 15025 25 16.7 ¥58,864 21.3 ¥74,375 29.5 歩/T2 ¥99,751 33.4 歩/T2 ¥115,847 RL-25A 28 ¥9,865
SMQL 15032 32 20.8 歩/T2 ¥68,080 26.8 歩/T2 ¥90,406 37.2 T2 ¥119,935 42.2 T2/T6 ¥141,742 RL-32A 35 ¥10,903
SMQL 15038 38 - - - 31.7 T2 ¥104,943 44.2 T2/T6 ¥137,977 50.2 T14/T6 ¥154,462 RL-38A 41 ¥12,071
SMQL 15050 50 31.7 T2/T6 ¥96,117 41.1 T14 ¥129,346 57.5 T20 ¥174,062 65.4 T20 ¥200,022 RL-50A 53 ¥13,499
*適用荷重の表示について:(例)T-2/T-6は横断溝/側溝用です。

2. グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
  見積 見積済商品の発注
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。

受枠加工形状


■T型レンチ

形式 寸法 mm 材質 備考 税込価格/本
A B d L
T型レンチ 13 13 160 10 150 SCM3
電気亜鉛めっき
M8用 ¥1,623

■キャップ SN

形式 材質 税込価格
/個
摘要
ボルトキャップ SN-3 SUS304
t=2.0
¥389 メインバー高さ20mm・
メインバーピッチ13mm用
