1.アルミ目地 MK 2.ステンレス目地 MK-S
3.オプション(蓋加算内容)

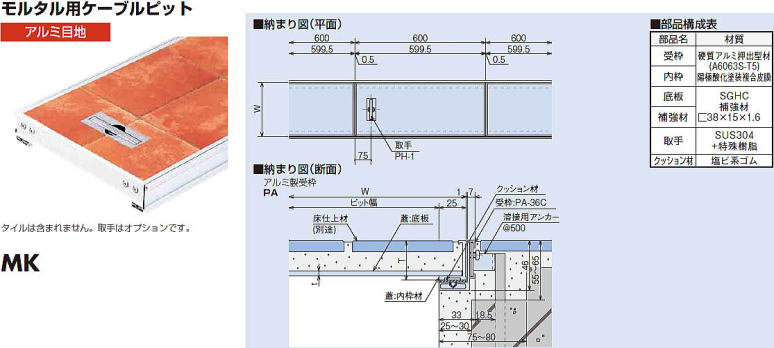

 1.アルミ目地 MK

■製品情報
  • MK適用床仕上材
     ・・・・・・モルタル、磁器タイル(厚み20mm以下)、テラゾールタイル充填深さ26mm以上を確保しています。


取手PH-1の詳細を見る
◆ 特徴 ◆
  • 取手は注文に応じて取付けます。
  • 取手は蓋10枚に1箇所程度が標準です。
  • 標準品以外も製作致します。
  • ピット幅500mm以上は補強材が付きます。(別注品)
  • 蓋長さ599.5mm以外を指定されますと価格が50%増しとなります。
  • ピット幅の規格外寸法は1ランク上りの価格となります。(例えば180mmの場合→200mmの価格)
  • 受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。



 ケーブルピットのご注文方法について
ケーブルピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。
見積 見積後の手続
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。



ケーブルピットの形式
製品符号 ケーブルピット MK-25

受枠の形式
製品符号 ケーブルピット受枠 PA-36C

取手の形式
製品符号 取手 PH-1
● MK 寸法・価格表 ●
ピット幅 型式番号 蓋寸法 mm 質量
kg/枚
参考
税込価格
/m
受枠
W T 型式記号 参考
税込価格
150 MK-15 200 36 3.2 3.7 ¥10,590 PA-36C
コーナー加工
¥2,580/片m
¥1,120/箇所
200 MK-20 250 4.5 ¥11,430
250 MK-25 300 5.3 ¥12,160
300 MK-30 350 4.5 8.1 ¥13,440
350 MK-35 400 9.2 ¥14,170
400 MK-40 450 10.3 ¥15,070
450 MK-45 500 11.4 ¥15,740



ページ先頭へ

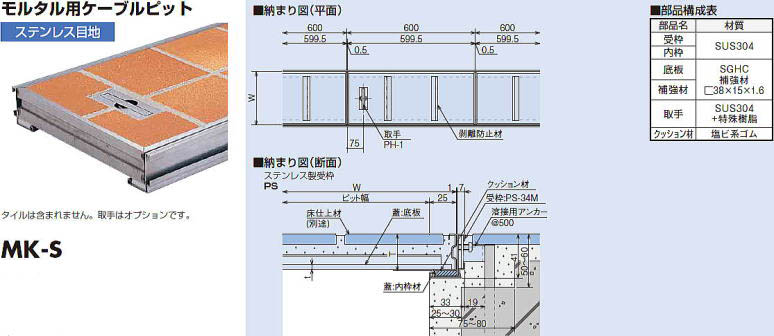

 2.ステンレス目地 MK-S


■製品情報
  • MK-S適用床仕上材
     ・・・・・・モルタル、磁器タイル(厚み20mm以下)、テラゾールタイル充填深さ25mm以上を確保しています。


取手PH-1の詳細を見る
◆ 特徴 ◆
  • 取手は注文に応じて取付けます。
  • 取手は蓋10枚に1箇所程度が標準です。
  • 標準品以外も製作致します。
  • ピット幅500mm以上は補強材が付きます。(別注品)
  • 蓋長さ599.5mm以外を指定されますと価格が50%増しとなります。
  • ピット幅の規格外寸法は1ランク上りの価格となります。(例えば180mmの場合→200mmの価格)
  • 受枠の寸法は、枠の内のり延寸法(片道延m)で計算してください。

 ケーブルピットのご注文方法について
ケーブルピットは下記参考価格(商品価格)の他に加工費が加算されますので、
FAX見積用紙もしくは見積フォームにてお見積りください。
見積 見積後の手続
FAX見積書で手続きする   見積フォーム
FAX注文書で手続きする   購入ページへ
見積回答はFAXのみで、有効期限は2週間です。



ケーブルピットの形式
製品符号 ケーブルピット MK-S-25

受枠の形式
製品符号 ケーブルピット受枠 PA-34M

取手の形式
製品符号 取手 PH-1
● MK-S 寸法・価格表 ●
ピット幅 型式番号 蓋寸法 mm 質量
kg/枚
参考
税込価格
¥/m
受枠
W T 型式記号 参考
税込価格 ¥
150 MK-S-15 200 34 3.2 3.7 ¥17,700 PA-34M
コーナー加工
¥3,870/片m
¥1,400/箇所
200 MK-S-20 250 4.6 ¥17,810
250 MK-S-25 300 5.3 ¥18,040
300 MK-S-30 350 4.5 8.3 ¥18,370
350 MK-S-35 400 9.3 ¥20,160
400 MK-S-40 450 10.5 ¥23,130
450 MK-S-45 500 11.6 ¥24,250



ページ先頭へ




 3.オプション(蓋加算内容)



3-1 MK

3-2 MK-S

● MK 蓋加算内容 価格表 ●
蓋加算内容 税込価格 備考
取手(PH-1) ¥1,240 蓋10枚に1枚程度が標準です。
蓋1枚に2箇所必要です。
配線ユニット ¥5,380
● MK-S 蓋加算内容 価格表 ●
蓋加算内容 税込価格 備考
三角形が生じる場所 ¥3,140
中切欠き 目地なし ¥730
目地付 ¥3,250
端切欠き 目地なし -
目地付 ¥2,410
取手(PH-1) ¥1,240 蓋10枚に1箇所程度が標準です。
蓋1枚に2箇所必要です。
配線ユニット   ¥6,280

 分岐点・コーナー・蓋の切欠き 設計ガイドライン

>>>

 外枠材断面図・内枠材断面図・取手・コーナー部材・部品・施工要領

>>>
