中部 ウォーターピット トップページ

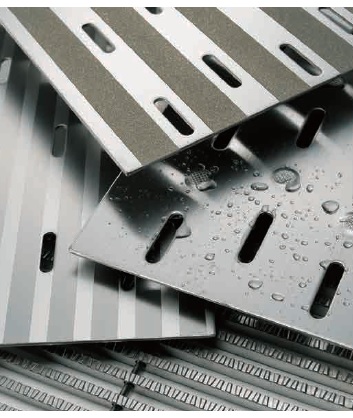

厨房や浴室・トイレなど水周り施設の排水システムをサポートする排水用蓋「ウォーターピット」です。ウォーターピットは排水効率の高い排水穴形状を採用しスムーズな排水を実現。また滑りにくい加工を施した機種や強度の高い機種などを豊富にラインナップしています。使用場所、使用目的に合わせてお選びください。



 排水システムに最適なウォーターピット

強度


蓋の強度は両端を自由支持状態で、建築基準法施工令第85条に基づき3.5KN/m2の等分布荷重時に蓋のたわみが“たわみ/スパン=1/300以下"の仕様です。


選定方法

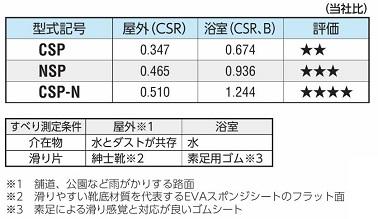

耐滑り性評価比較



安全な溝蓋の開発を行うため耐滑り性評価を実施しています。使用場所に合わせてお選びください。




製品体系表

タイプ 標準 ステンレス溶射 エンボス 抗菌 圧延 エッチング
ステンレス製
排水蓋
CSP CSP-5
CSP-NCSP-5N
VSP
CSP-KH
NSPNSP-H
ESPN
ステンレス
グレーチング
Tバー Jバー Tバー平行 Jバー平行 フラットバー
ETP-H
ETX-H
ETW-H
PX-H
PX-HC
PX-HCB
JP-H
JW-H
ETP-HT
ETX-HT
ETW-HT
  PX-HT
PX-HTC
JP-HT
JW-HT
EP-H
EX-H
その他 縞鋼板製蓋 ステンレス
縞鋼板製蓋
アルミ
縞鋼板製蓋
アルミ
グレーチング
鋳鉄製排水蓋 鋳鉄製グレーチング
RD
RD-S
RD-5S
AP
CALCAL-N
CX-HT
KX-HT
G-4GD
樹脂グレーチング フリーハードル 受枠 部品
FH
FH-ST
FH-ST-GM
FH-GFH-MG
PAPS
ST-1M
PH-1PF-2

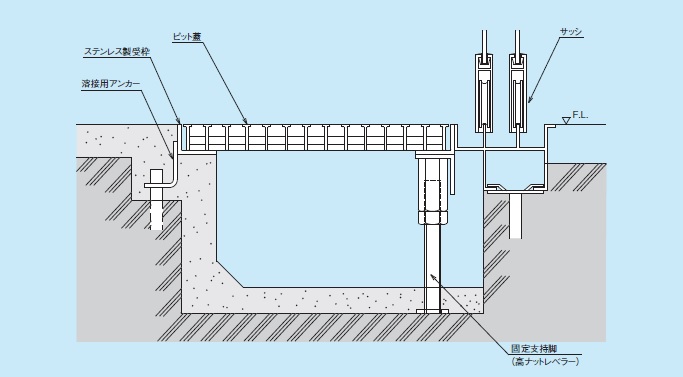

サッシ周り施工例



ウォーターピットを安全にご使用いただくために
  • 設計条件を越える荷重がかかる場所では使用しないでください。
    設計条件以上の荷重がかかった場合、変形や破損を招き、事故の原因となることがあります。
  • 素足で歩く可能性のある場所(浴室・プール・公園etc)では、アルミグレーチンク・縞鋼板製排水蓋・鋳鉄製グレーチンク、
    ステンレスグレーチンク(Tバー凹凸加工:ETWなど)の仕様はヶガをする恐れがありますので、ご使用は避けてください。
  • 製品を落下させたり、衝撃を与えないでください。
    落下させたり、強い衝撃を受けますと、キズや変形のみならす、溶接部の割れ及び溶接外れにつながる恐れがあります。
    破損や変形した製品は、強度や機能が著しく低下し、事故の原因となることがあります。
  • 鉄粉、薬品、塩類等が付着したままの状態で放置しますと、耐食性が劣化し、強度の低下につながります。
    万一、鉄粉、薬品、塩類が付着した場合には、ただちに清掃し取り除いてください。
  • 清掃や交換を行う場合、溝に人が落下しないように落下防止の処置をとってください。
    点検・清掃の際は必ず作業用手袋を着用ください。
  • 指をスキ間や排水穴に入れないでください。
    施工や清掃時など、誤ってスキ間に指を入れると、指を詰めるなどヶガをすることがありますので十分主意して行ってください。




NO.151204
