中部コーポレーション 角枠鋳鉄目地タイプ
カラー舗装用 化粧マンホールの販売
|

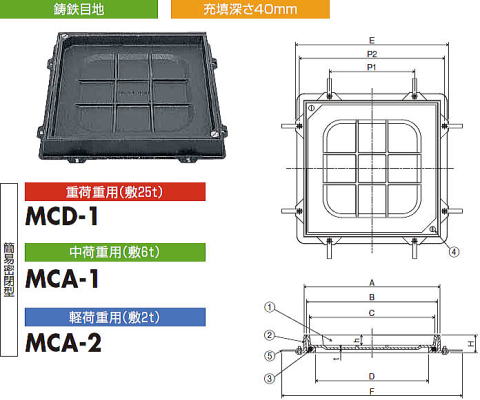

１． MCD/MCA
|
|
|
|
|
|
| |
|
|
 |
|
H付=ハンドル付
Hなし=ハンドルなし
形式（例）
| 製品符号 |
サイズ |
ハンドル |
| MCD-1 |
450 |
H付 |
| MCD-1 |
450 |
Hなし |
|
|
|
|
製品情報
・充填深さは40ｍｍですので、30mmまでの人造石、クリンカタイル、モザイクタイル、磁器タイル等が貼り付けられます。
・パッキン付が標準です。
・取手数は呼称450は2個、600は4個です。 |
MCD/MCA 部品明細表
| No. |
名称 |
材質 |
備考 |
| 1 |
MCD-1フタ |
FCD500-7 |
CSコート |
| MCA-1フタ |
FC200 |
| MCA-2フタ |
| 2 |
枠 |
| 3 |
パッキン |
エチレン
プロピレンゴム |
－ |
| 4 |
キャップ |
SUS304 |
| 5 |
アンカー |
SS400 |
|
 |
|
|
● 寸法・価格一覧表 ●
| 形式 |
税込価格 |
適用荷重 |
寸法一覧表 mm |
仕上材
充填時の
蓋質量 kg |
総質量
kg |
|
| フタ |
枠 |
| ハンドルなし |
ハンドル付 |
B |
C |
ｈ |
A |
D |
E |
F |
P1 |
P2 |
H |
| MCD-1 450 |
¥37,240 |
¥40,010 |
重荷重 |
524 |
500 |
40 |
542 |
450 |
610 |
720 |
340 |
580 |
70 |
約44 |
39.0 |
 |
| MCD-1 600 |
¥52,360 |
¥55,130 |
674 |
650 |
40 |
692 |
600 |
760 |
870 |
490 |
730 |
70 |
約73 |
57.0 |
| MCA-1 450 |
¥34,210 |
¥36,990 |
中荷重 |
524 |
500 |
40 |
542 |
450 |
610 |
720 |
340 |
580 |
70 |
約44 |
39.0 |
|
| MCA-1 600 |
¥46,690 |
¥49,460 |
674 |
650 |
40 |
692 |
600 |
760 |
870 |
490 |
730 |
70 |
約73 |
57.0 |
| MCA-2 450 |
¥30,060 |
¥32,830 |
軽荷重 |
524 |
500 |
40 |
542 |
450 |
610 |
720 |
340 |
580 |
70 |
約43 |
38.6 |
|
| MCA-2 600 |
¥40,950 |
¥43,730 |
674 |
650 |
40 |
692 |
600 |
760 |
870 |
490 |
730 |
70 |
約72
|
56.4 |
|
| ＊適用ハンドルF。 |
|
|
 |
|
| 品名 |
税込価格 |
|
| Fマンホールハンドル |
¥2,860/組
（2本1組） |
|
|
|
| |
|
