 枠付格子網(角枠)の販売

1. 枠付格子網(角枠)開口径型 GF-D・GF-A・GF-B
2. 枠付格子網(角枠)細目開口径型 GXC-6・GXC-2
3.
アングル枠付格子(エコノミータイプ)

枠付格子網(角枠)
支払
送料
詳細
本州・四国 (一部地域を除く)
1,500円
GF-D・GF-A・GF-Bは1,800円
出荷 通常1~4日
欠品時:ご連絡
北海道・九州・離島・一部地域
見積フォームFAX見積用紙



1.枠付格子網(角枠)開口径型
  GF-D(25トン用)・GF-A(6トン用)・GF-B(2トン用)

枠付格子網(角枠)開口径型 GF-D(25トン用)・GF-A(6トン用)・GF-B(2トン用)
製品情報
・GF-D呼称300のみ破壊荷重は圧子φ170による数値です。
・枠はGF-D、GF-A、GF-B共通です。

GF- 部品明細表
No. 名称 材質 備考
1 GF-Dフタ FCD500-7 CSコート
GF-Aフタ FC200
GF-Bフタ
2
形式(例)
製品符号 サイズ
GF-D 300
● 寸法・価格一覧表 ●
・GF-Dタイプは20トン用としてご利用ください。
形式 税込価格 寸法 mm 質量 kg 適用荷重
/安全荷重

クサリなし クサリ付 C A B H フタ
格子網 GF-D 300 ¥9,840 ¥10,170 330 18 380 300 40 10.5 5.5 20トン/50KN
格子網 GF-D 350 ¥11,620 ¥11,950 380 18 430 350 14.0 6.6
格子網 GF-D 400 ¥13,730 ¥14,060 430 18 480 400 17.4 7.0
格子網 GF-D 450 ¥16,040 ¥16,370 480 18 530 450 21.0 8.3
格子網 GF-D 500 ¥21,720 ¥22,050 530 20 580 500 27.1 8.8
格子網 GF-D 600 ¥29,640 ¥29,970 630 20 680 600 41 37.5 10.7
格子網 GF-D 700 ¥63,300 ¥63,960 730 22 780 700 57.0 13.0
格子網 GF-A 300 ¥8,390 ¥8,720 330 18 380 300 40 10.6 5.5 6トン/15KN
格子網 GF-A 350 ¥9,970 ¥10,300 380 18 430 350 12.0 6.6
格子網 GF-A 400 ¥12,020 ¥12,350 430 20 480 400 18.0 7.0
格子網 GF-A 450 ¥13,600 ¥13,930 480 20 530 450 23.0 8.3
格子網 GF-A 500 ¥18,220 ¥18,550 530 22 580 500 29.0 8.8
格子網 GF-A 600 ¥24,090 ¥24,420 630 22 680 600 41 47.0 10.7
格子網 GF-A 700 ¥46,670 ¥47,330 730 24 780 700 56.4 13.0
格子網 GF-B 300 ¥5,220 ¥5,550 330 12 380 300 40 9.0 5.5 2トン/5KN
格子網 GF-B 350 ¥6,800 ¥7,130 380 12 430 350 11.5 6.6
格子網 GF-B 400 ¥8,720 ¥9,050 430 12 480 400 14.3 7.0
格子網 GF-B 450 ¥9,970 ¥10,300 480 12 530 450 15.8 8.3
格子網 GF-B 500 ¥13,800 ¥14,130 530 14 580 500 22.8 8.8
格子網 GF-B 600 ¥18,620 ¥18,950 630 14 680 600 41 42.5 10.7

ページ先頭へ↑

2.枠付格子網(角枠)細目開口径型
  GXC-6(中荷重用)・GXC-2(軽荷重用)

枠付格子網(角枠)細目開口径型 GXC6(中荷重用)・GXC2(軽荷重用)

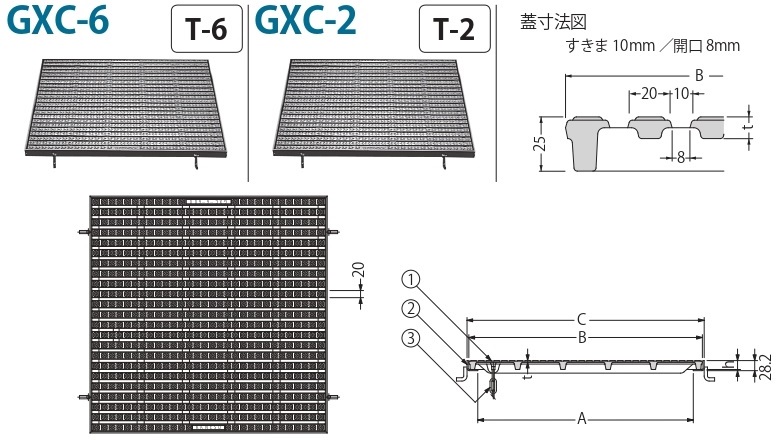

枠付格子網(角枠)細目開口径型 GXC6(中荷重用)・GXC2(軽荷重用) 寸法図
GXC 部品明細表
No. 名称 材質 処理
1 GXC-6蓋 FCD500 樹脂系塗装
GXC-2蓋 FC200
2 受 枠 SPHC
3 SWRM 電気亜鉛メッキ
形式(例)
製品符号 サイズ
GXC-6 300
● 寸法・価格一覧表 ●
形式 税込価格 寸法 mm 適用荷重
A B C
格子網 GXC-6 300 ¥10,220 300 350 360 25 10 6トン
格子網 GXC-6 450 ¥15,400 450 500 510
格子網 GXC-6 600 ¥22,330 600 650 660
格子網 GXC-2 300 ¥9,800 300 350 360 25 10 2トン
格子網 GXC-2 450 ¥14,630 450 500 510
格子網 GXC-2 600 ¥21,000 600 650 660

ページ先頭へ↑

.アングル枠付格子(エコノミータイプ)




アングル枠付格子(エコノミータイプ)
アングル枠付格子(エコノミータイプ) 寸法図
製品情報
・受枠はアングルの四方枠ですので経済的です。
・材料構成上、格子網より受枠のほうが約2ミリ突出します。
・格子網はVK規格ではありません。

部品明細表
No. 名称 材質 処理
1 本体 FC200 樹脂系塗装
2 SS400 樹脂系塗装
形式(例)
製品符号 サイズ
アングル枠付格子 270x20
● 寸法・価格一覧表 ●
形式 税込価格 寸法 mm
蓋寸法 □AxB 有効寸法 □C 枠外寸法 □DxE
アングル枠付格子 270x20 ¥4,100 □270x20 □230 □280x25
アングル枠付格子 300x15 ¥4,350 □300x15 □270 □310x20
アングル枠付格子 300x20 ¥4,650 □300x20 □260 □310x25
アングル枠付格子 330x15 ¥4,350 □330x15 □300 □340x20
アングル枠付格子 330x20 ¥4,800 □330x20 □290 □340x25
アングル枠付格子 350x15 ¥5,000 □350x15 □320 □360x20
アングル枠付格子 350x20 ¥5,900 □350x20 □310 □360x25
アングル枠付格子 360x15 ¥4,900 □360x15 □330 □370x20
アングル枠付格子 360x20 ¥6,700 □360x20 □320 □370x25
アングル枠付格子 400x15 ¥6,100 □400x15 □370 □410x20
アングル枠付格子 400x20 ¥7,000 □400x20 □360 □410x25
アングル枠付格子 450x20 ¥8,100 □450x20 □410 □460x25
アングル枠付格子 450x25 ¥8,700 □450x25 □400 □460x30
アングル枠付格子 500x20 ¥10,500 □500x20 □460 □510x25
アングル枠付格子 500x25 ¥12,500 □500x25 □450 □510x30
アングル枠付格子 550x20 ¥12,800 □550x20 □510 □560x25
アングル枠付格子 600x20 ¥14,800 □600x20 □560 □610x25
アングル枠付格子 600x25 ¥19,500 □600x25 □550 □610x30
アングル枠付格子 650x20 ¥19,300 □650x20 □610 □660x25
アングル枠付格子 650x25 ¥24,800 □650x25 □600 □660x30
*注意  ・格子網は多少がたつくことがあります。
・承認図等は提出できません。

ページ先頭へ↑


 注意事項
  • 鋳物製品のため寸法に多少の誤差があります。
  • 画像の色と実物の色と多少異なることがあります。
  • 商品お受け取り時に、破損がないかご確認願います。
  • 運送会社の路線便(混載便)になりますので、配達時間の指定はできません。

「お見積りフォーム」からのお申し込みの場合、受付番号が表示されるまで、入力作業を行って下さい。
