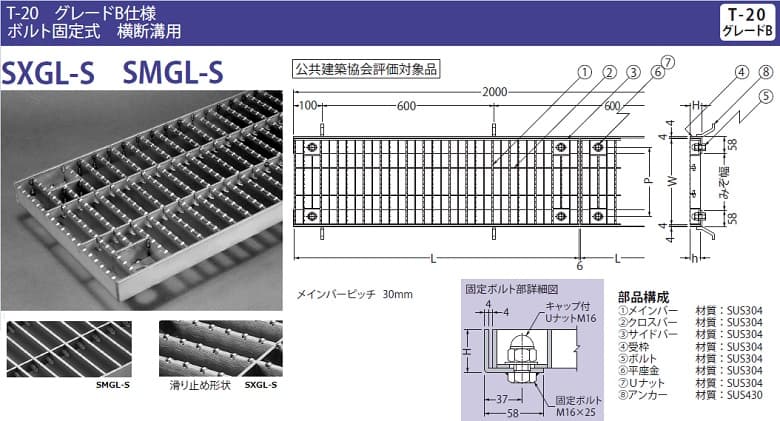

横断側溝用ボルト固定ステンレスグレーチング
カネソウ SXGL-S・SMGL-S
|
|
|
|
|
 |
| 発注型式 |
|
製品情報 |
ステングレーチング
SＸGL-S 12532 |
|
- SXGL-Sはノンスリップ、SMGL-Sはプレーン仕様となります。
- メインバーピッチは30mmです。
- 駐車場の出入口や工場内などでフォークリフトが通過するような場所でご使用ください。
- 溶接強度を上げ、T-20グレードBの重荷重に耐えられる製品です。
- 受枠はグレーチンク受部片側50mmの専用タイプ(L-SUS)となります。。
- 固定ボルト部のキャップはＡＱをご使用ください。。
|
| 呼称 |
|
※ 受枠の発注漏れにご注意ください。 |
|
| |
ステングレーチング SMGL-S / SXGL-S のご注文方法について
|
| 1. |
グレーチングを1枚単位、加工のない通し受枠を両側１ｍ単位で購入の場合
寸法価格表の購入ページから、グレーチング、受枠を各々購入手続きをしてください。
|
|
| |
■ SMGL-S（プレーン） 寸法・価格表 ■
溝幅
mm |
グレーチング |
適用受枠 |
| 呼称 |
W
mm |
L
mm |
h
mm |
質量
kg/枚 |
適用荷重 |
税込価格
/枚 |
型式記号 |
H
mm |
税込価格
/両側ｍ |
| 150 |
SMGL-S 12532 |
250 |
994 |
32 |
11.3 |
Ｔ20
グレードＢ |
¥43,937 |
L-32ASUS |
36 |
¥21,287 |
| 200 |
SMGL-S 13038
|
300 |
38 |
15.4 |
¥57,826 |
L-38ASUS |
42 |
¥22,715 |
| 250 |
SMGL-S 13550
|
350 |
50 |
23.1 |
¥81,969 |
L-50ASUS |
54 |
¥25,311 |
| 300 |
SMGL-S 14060
|
400 |
60 |
31.7
|
¥124,154 |
L-60ASUS |
64 |
¥28,167 |
 |
|
|
|
| |
| |
■ SXGL-S（ノンスリップ） 寸法・価格表 ■
溝幅
mm |
グレーチング |
適用受枠 |
| 呼称 |
W
mm |
L
mm |
h
mm |
質量
kg/枚 |
適用荷重 |
税込価格
/枚 |
型式記号 |
H
mm |
税込価格
/両側ｍ |
| 150 |
SXGL-S 12532 |
250 |
994 |
32 |
11.3 |
Ｔ20
グレードＢ |
¥54,970 |
L-32ASUS |
36 |
¥21,287 |
| 200 |
SXGL-S 13038
|
300 |
38 |
15.4 |
¥72,753 |
L-38ASUS |
42 |
¥22,715 |
| 250 |
SXGL-S 13550
|
350 |
50 |
23.1 |
¥102,931 |
L-50ASUS |
54 |
¥25,311 |
| 300 |
SXGL-S 14060
|
400 |
60 |
31.7
|
¥135,381 |
L-60ASUS |
64 |
¥28,167 |
|
|
|
|
|
| |
| 2. |
グレーチングや受枠に加工や幅決がある場合、予めお見積りください。
|
|
見積回答はＦＡＸのみで、有効期限は2週間です。
|
| |
|
|
| |
|
|
|
|
|
|
 |
